作品包括:

Word版设计说明书1份，共37页，约10000字

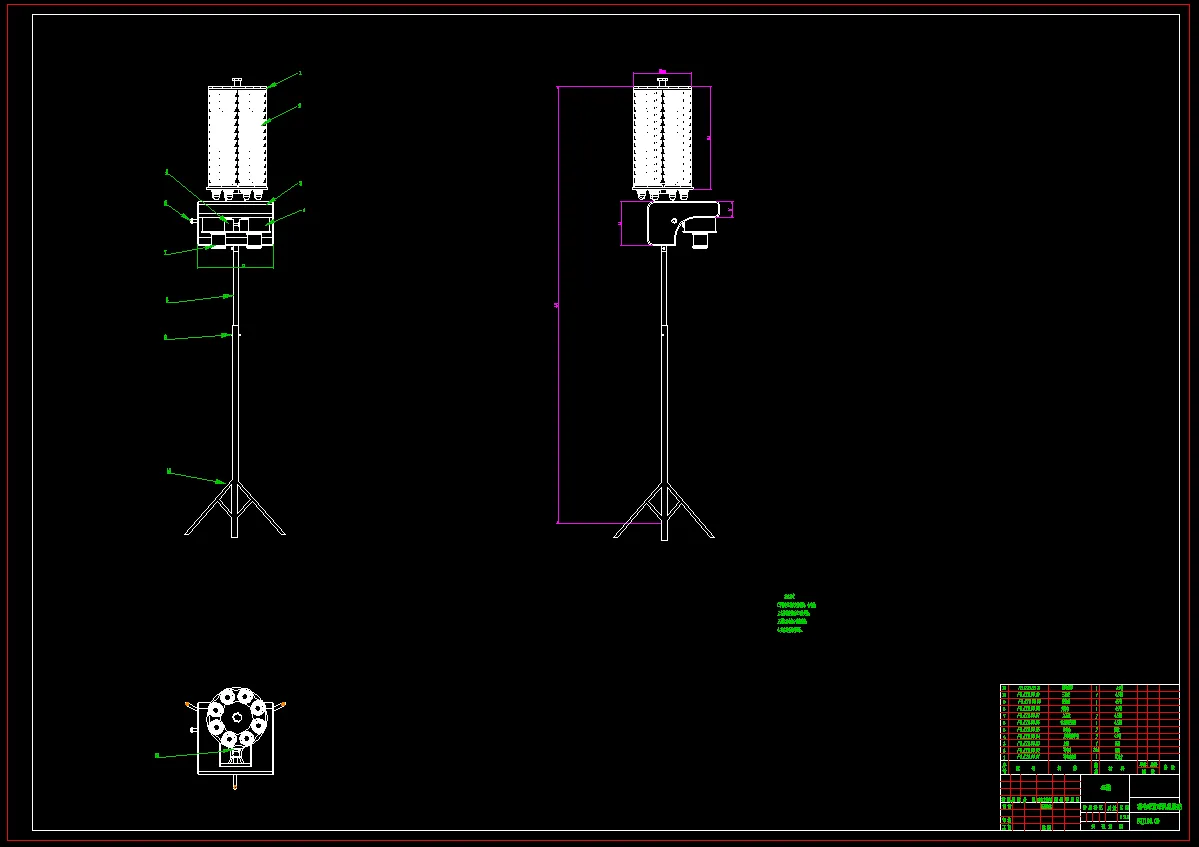

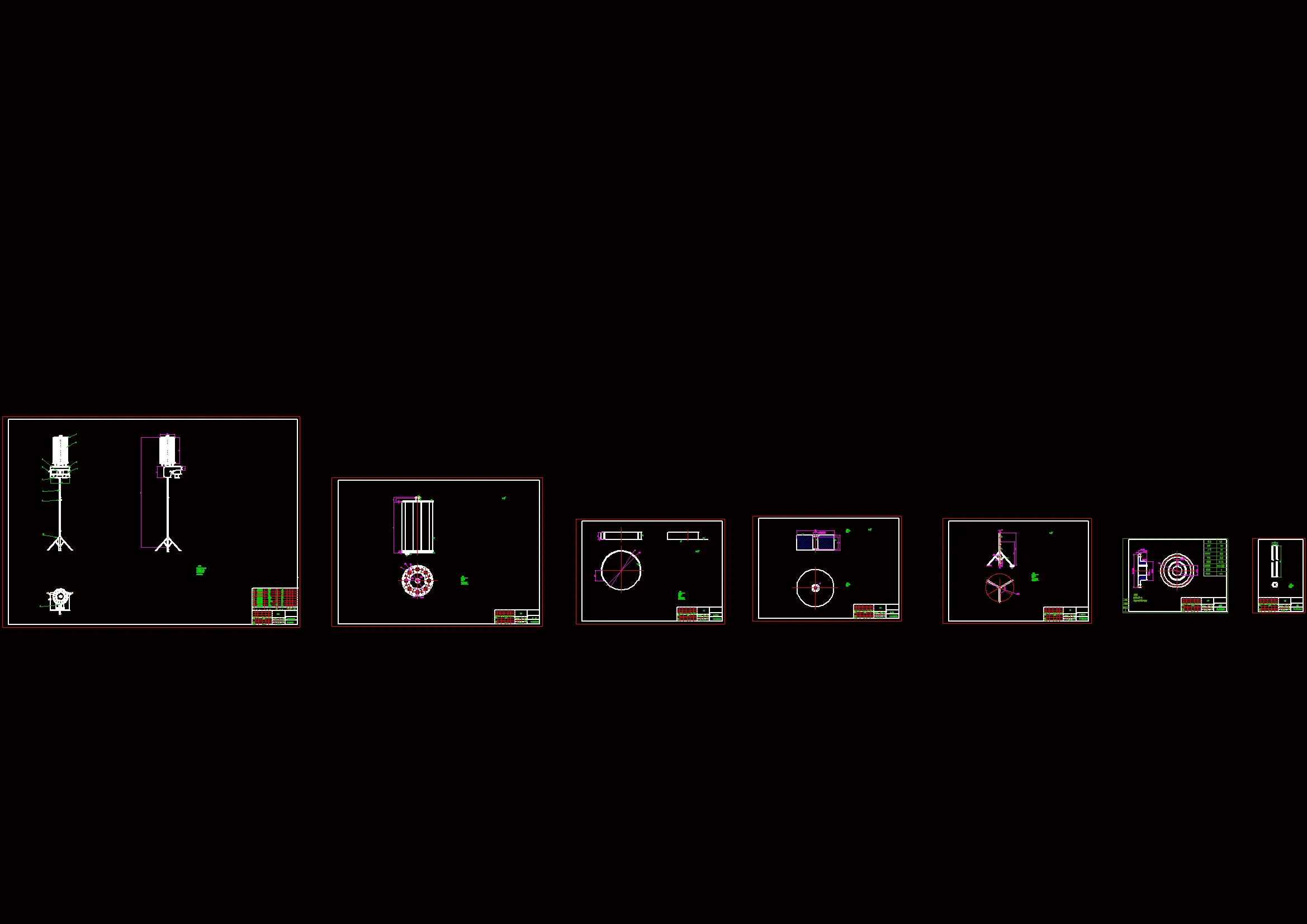

CAD版本图纸，共7张

UG三维图一套

SW三维图一套

摘要

羽毛球运动是一项动作精细，技术复杂多变，对抗激烈的竞技项目。当今世界羽毛球运动水准已发展到一个新的水准，它不仅要求运动员具有成熟的技术，灵活多变的战术，而且更需要良好的身体素质。可见运动员的心、身、体的统一，是取得优异成绩的重要保证。基于这点思想我设计了一种可供羽毛球运动员训练的羽毛球发球机，它主要由支撑系统、传动系统、发射系统及自动进料系统构成。其中在发射系统中，采用电机压缩弹簧，利用弹力将羽毛球发射出去，自动进料系统则拟采用槽轮机构带动皮带轮间歇式的转动，从而将羽毛球送入发射管口。本羽毛球发球机非常适合运动员及初学者使用，目前我国在这方面已取得了一点成就，但相比国外来说，我们国家在发球准确性及频率方面还相差甚远，因此需要更加完善。

关键词：羽毛球发球机   发射   自动进料   槽轮   间歇运动

目  录

1 概述 5

1.1  目前国内外关于羽毛球发球机的研究现状和发展趋势 5

1.2  本课题的来源与现实意义 5

2羽毛球自动发球机总体的介绍与研究基础 7

2.1  发球机总体的构造与布局 7

2.2  发球机的工作原理 8

3 传动系统设计简介 11

3.1  发射电机中的齿轮设计 11

4 发射系统的结构设计简介 13

4.1  发射管的构造 13

4.2  发射座的设计 15

4.3  发射弹簧的参数计算 16

5自动进料系统设计 19

5.1  选电动机型号 19

5.2   V带传动设计 20

5.3齿轮结构设计 21

5.4  设计高速轴 25

5.5设计低速轴 29

5.6设计槽轮机构 30

6 自动进料系统的高速轴的可靠性分析 32

参考文献 36

总结 37

致  谢 38
