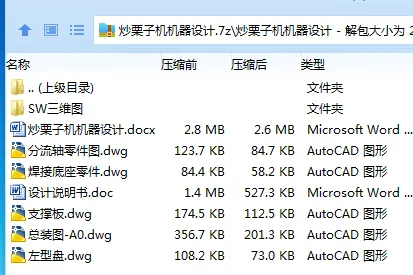

作品包括:

Word版设计说明书1份，共43页，约14000字

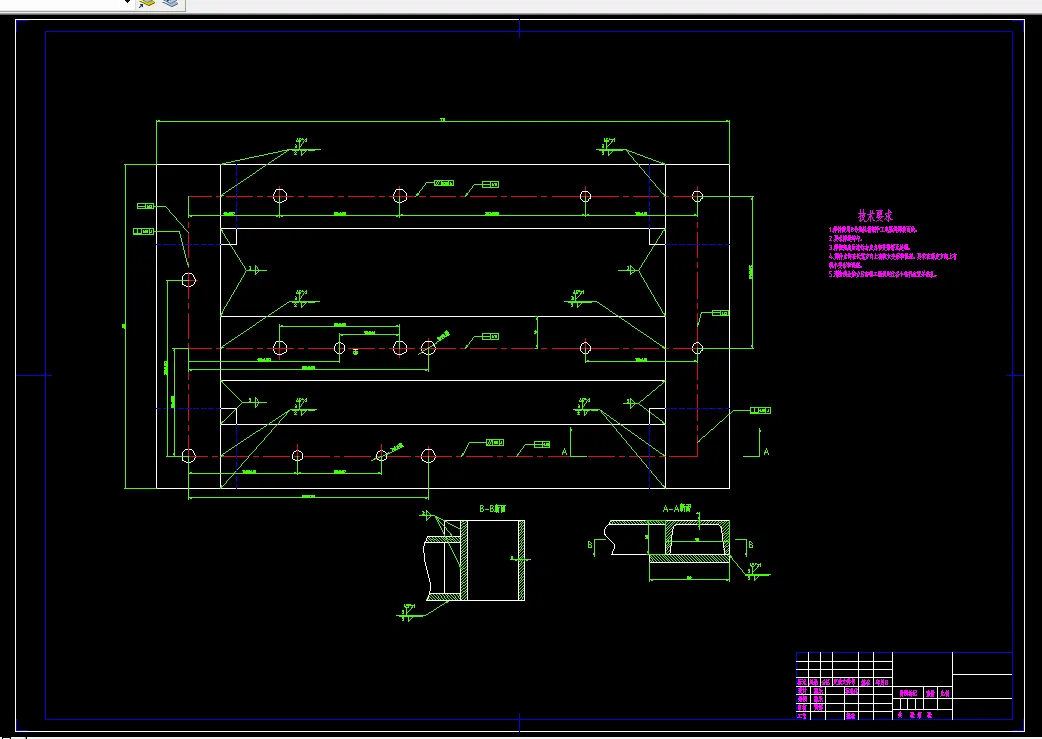

CAD版本图纸，共5张

SW三维图一套

摘要

为了节约时间、降低生产成本、提高生产效率，基于传动机构、输送机构、成型机构和分流轴设计了炒栗栗子机。首先，在熟知工作原理并满足技术要求的基础上，对栗子进行了模型分析和设计计算；接着，对传动机构中的蜗轮蜗杆、直齿圆锥齿轮、链传动进行了设计、分析、计算与校核；然后，对输送机构的横绞龙、垂直绞龙以及成型机构的成型盘进行设计计算；最后，对分流轴及其附件进行分析、选型与校核。炒栗栗子机通过机械运动生成具有特定外形的栗子食品，其特点是食品生产的机械化和自动化能够提高食品生产率、采用环保节能的机械和合理的加工程序能够保证食品安全。

关键词: 炒栗栗子机；传动机构；输送机构；成型机构；分流轴

目录

1.绪论 1

1.1 炒栗栗子机食品机械的研究意义和发展前景 1

1.2 国内外研究现状 1

1.3课题研究内容和技术路线 2

1.3.1课题研究内容 2

1.3.2课题研究路线 3

2.基本功能和设计要求 4

2.1 机器拟实现的基本功能 4

2.2 工作原理 4

2.3 整体布局的设计 5

3.传动部分的设计 6

3.1 电动机的选择及转速的确定 6

3.2 总传动比和分传动比 6

3.3 蜗轮蜗杆传动的设计 7

3.3.1 蜗轮蜗杆传动的设计要求 7

3.3.2 蜗轮蜗杆传动的参数及材料 7

3.3.3 蜗轮蜗杆传动效率 9

3.3.4 蜗杆传动的润滑和热平衡计算 9

3.4 直齿圆锥齿轮的设计 10

3.4.1 直齿圆锥齿轮设计要求 10

3.4.2 轮齿的受力分析 11

3.4.3直齿圆锥齿轮设计参数及材料 11

3.4.4 直齿圆锥齿轮弯曲疲劳设计计算 11

3.4.5 直齿圆锥齿轮的校核计算 12

3.5 链传动设计 13

3.5.1 横绞龙链传动设计 13

3.5.2 成形机构链传动设计 14

4.输送机构和成型机构的设计分析 14

4.1 输送过程中的功率消耗 14

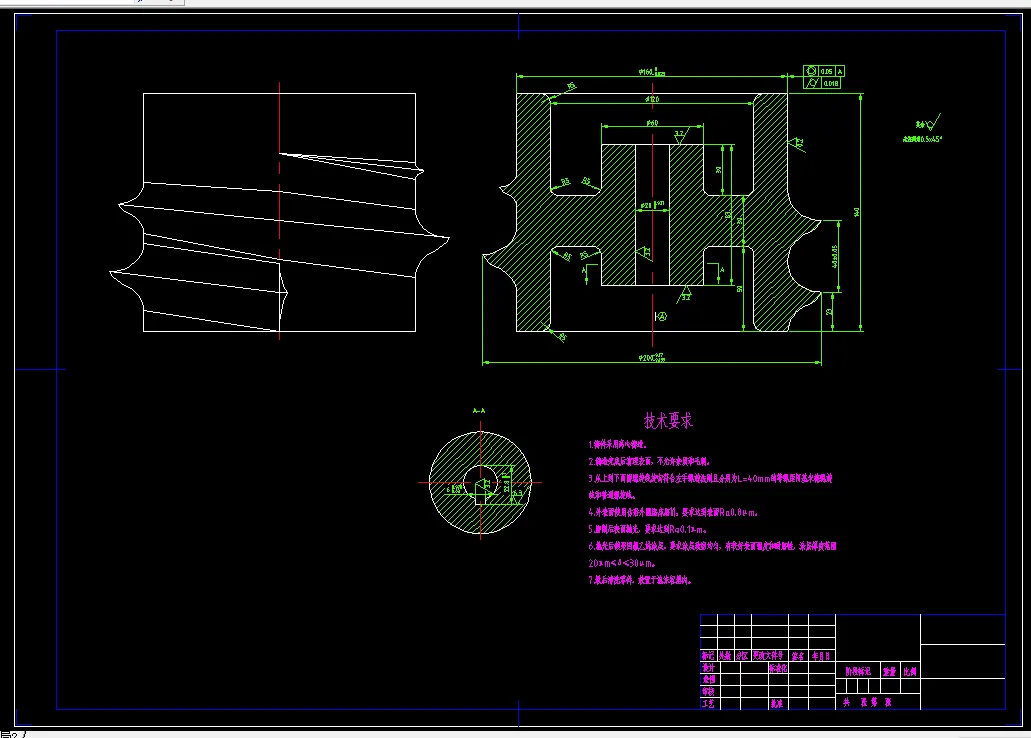

4.2 横绞龙和垂直绞龙的设计分析 15

4.3 馅料组合输送装置的设计 17

4.4 栗子成型机构的转速的确定 19

4.5 栗子成型机构成型盘的设计分析 19

5.分流轴及其附件的设计与校核 20

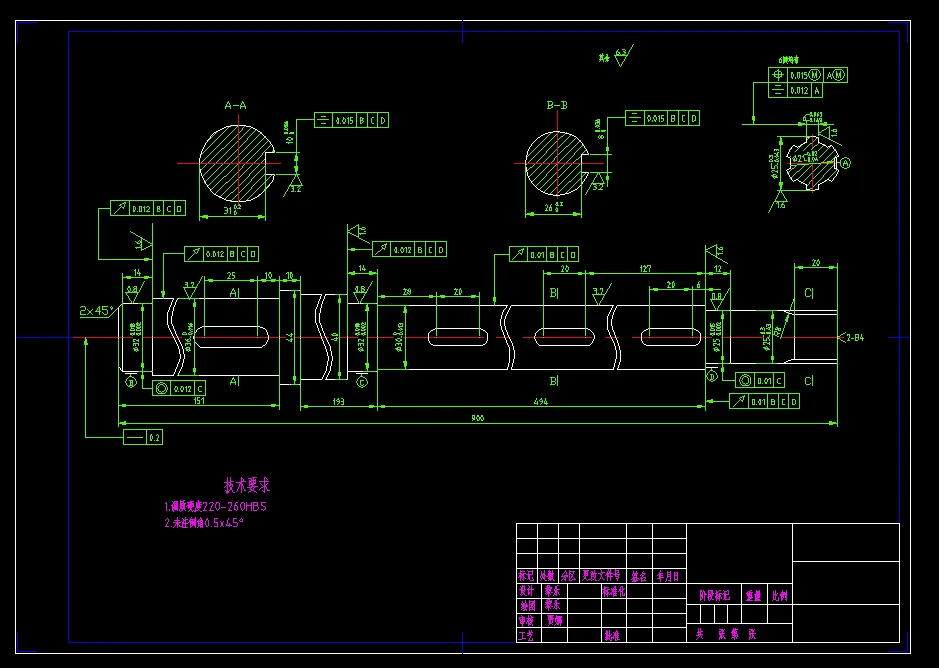

5.1 分流轴的设计计算与校核 20

5.1.1 分流轴的设计计算 20

5.1.2 分流轴的校核 25

5.2 轴承的设计与校核 26

5.2.1 轴承的设计计算 26

5.2.2 轴承的校核 26

5.3 键联接的设计与校核 27

5.3.1 键连接的设计计算 27

5.3.2 键的校核 27

5.4 花键连接的设计与校核 28

6.炒栗栗子机的装配 28

6.1 传动机构的装配 28

6.2输送机构和成型机构的装配 29

6.3分流轴及其附件的装配 30

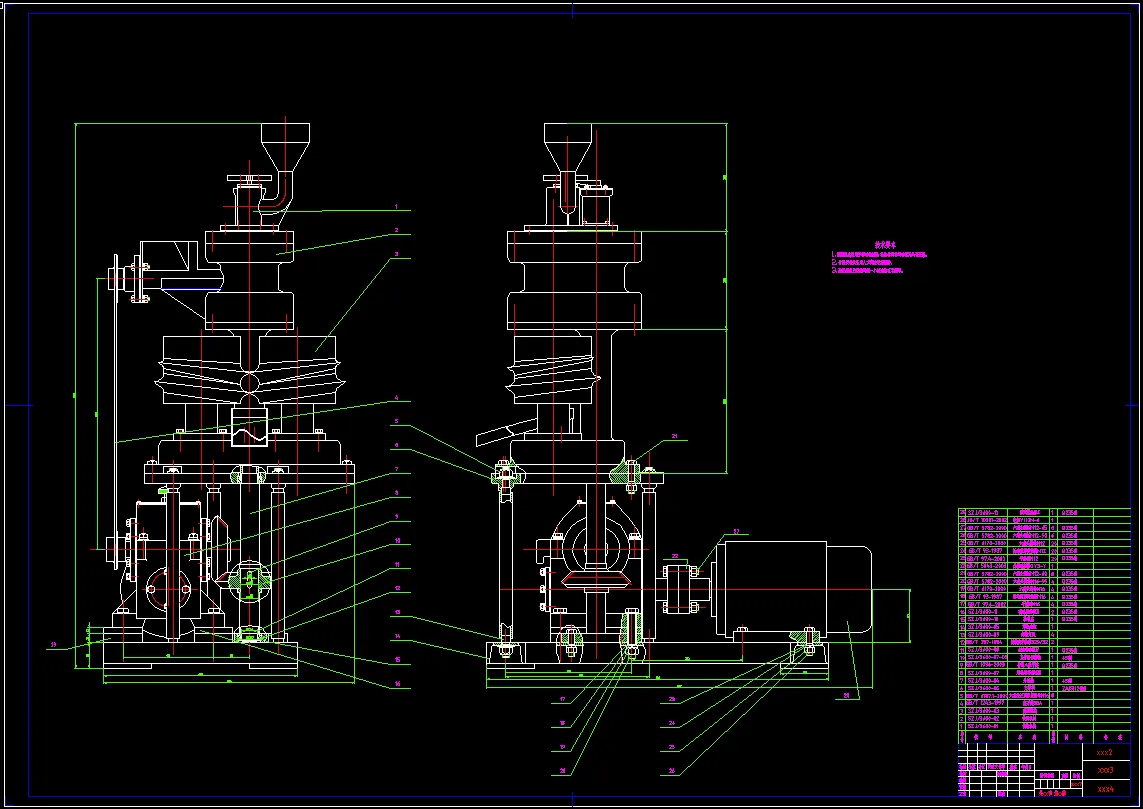

6.4 炒栗栗子机整机装配 30

7.总结与展望 31

7.1总结 31

7.2展望 32

参考文献 33

附录 34

致 谢 38
