作品包括:

设计说明书1份，共48页，约12000字

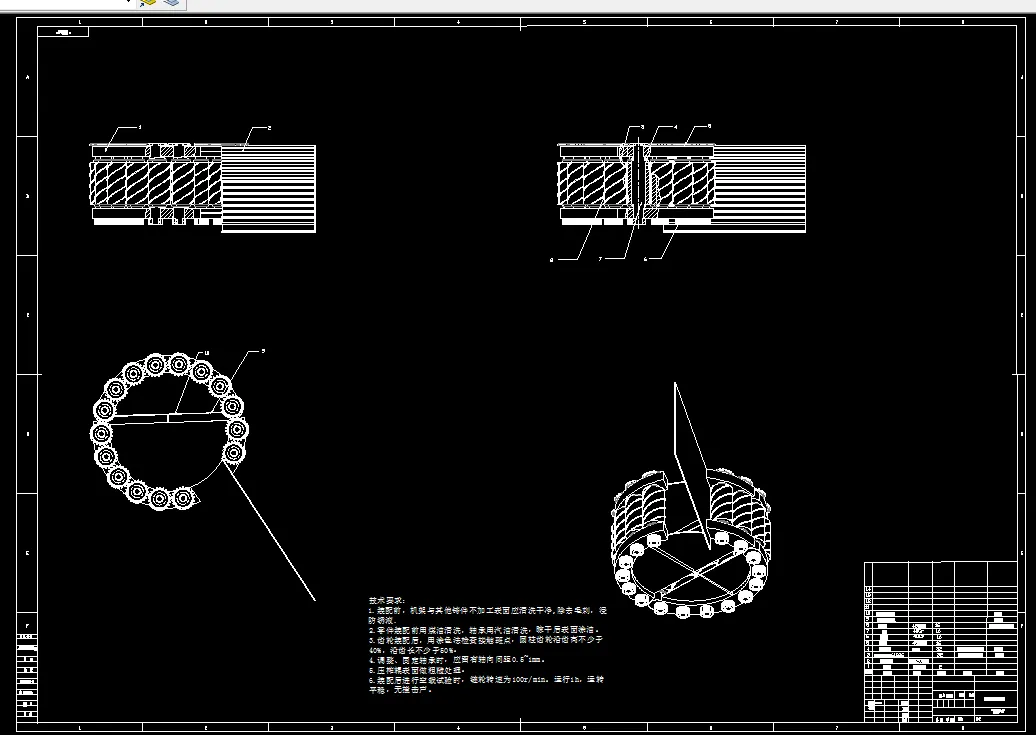

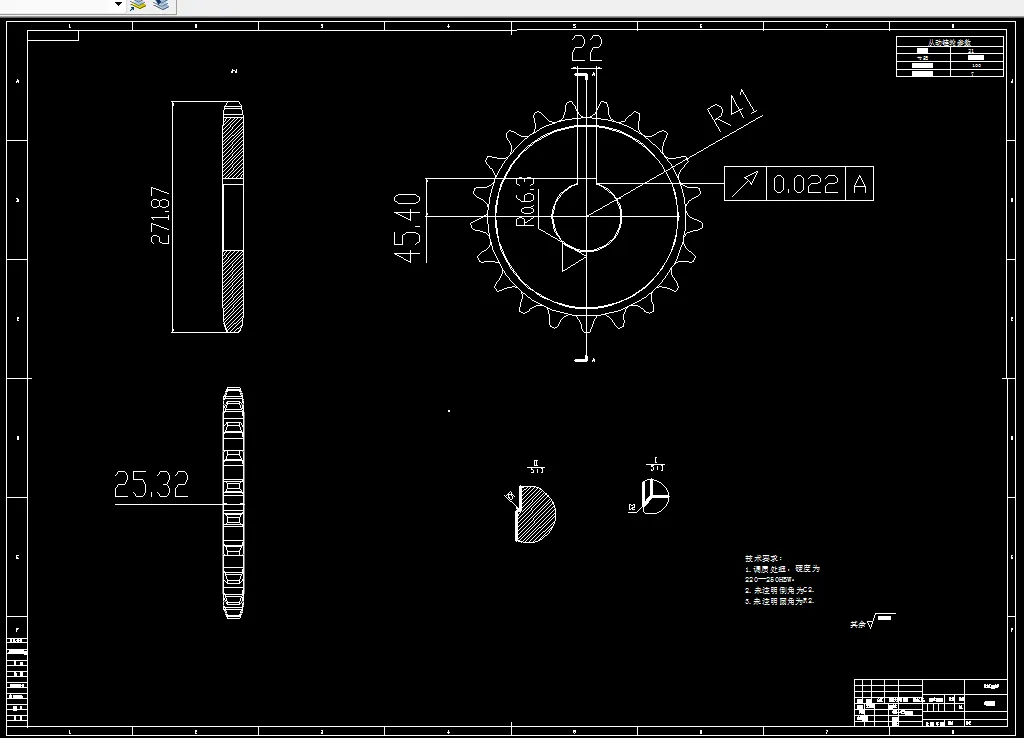

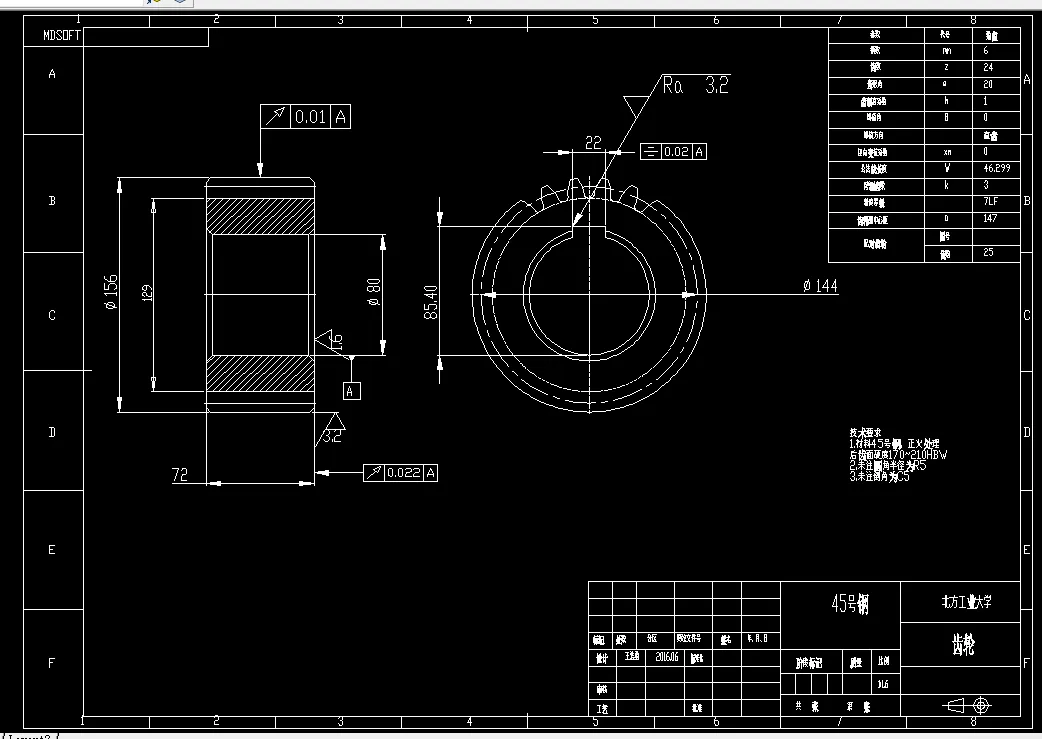

CAD版本图纸，共9张

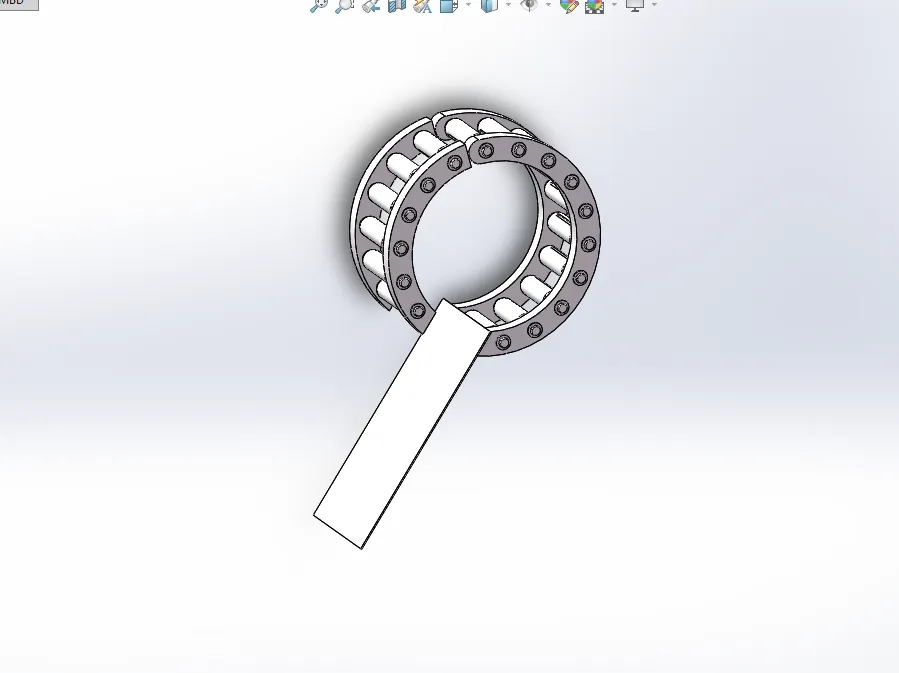

SW三维图一套

摘要

玉米作为我国的主要粮食产物，其本身的价值无可估量。而玉米秸秆作为饲料、工业乙醇和燃料，则具有更大的价值，随着工业和畜牧业的快速发展，对玉米秸秆的需求量在不断的增加。为了实现玉米在摘穗收获的同时将秸秆打捆成形，我们查阅各种资料，将玉米现有的收获技术与玉米秸秆打捆技术加以提炼，设计了玉米秸秆保留型收割榨汁机，对玉米摘穗和玉米秸秆的压榨等关键部位进行了创新优化设计。将玉米秸秆作为生物发电或者畜牧饲料进行回收利用，既免除了秸秆焚烧，减轻环境污染，又响应了国家对于农业的相关政策。

本文在已有打捆机技术的基础上，提出了自动称重秸秆打捆机的设计方案。设计了由传动系统、喂入机构、成捆室、自动控制系统等组成的圆形打捆机，简述了打捆机的工作原理以及关键部位零部件的设计计算。运用三维软件SolidWorks对整机各个零部件进行三维建模，并装配。

玉米秸秆保留型收割榨汁机，集玉米摘穗、玉米秸秆压榨、秸秆回收等于一体，不仅提高玉米收获的机械化水平，还将秸秆打捆成形，为生物质秸秆的规模化利用和减轻大气污染，起到了很好的推动作用。

关键词：玉米收割机、秸秆保留型、打捆机、环境保护

目录

1、绪论 6

1.1研究的目的和意义 6

1.2打捆成形技术的发展状况 8

1.2.1国外发展状况 8

1.2.2国内发展状况 9

1.3我国玉米秸秆收获存在的问题及发展优势 12

1.3.1我国玉米秸秆收获存在的问题 12

1.3.2我国玉米秸秆收获的发展优势 13

1.4课题来源及主要研究内容 13

1.4.1课题来源 13

1.4.2主要研究内容 14

1.4.3研究方法 14

2、打捆系统的初步设计 16

2.1主要设计参数 16

2.2打捆室的选择 16

2.2.1打捆形状的选择 16

2.2.2打捆方式的选择 18

2.3打捆系统的工作原理 18

2.4成型辊筒的设计 19

2.5打捆过程中影响因素分析 20

3、齿轮设计计算 22

3.1精度等级，材料及齿数设计 22

3.2按齿面接触疲劳强度设计 22

3.3按齿根弯曲疲劳强度设计 24

3.4 滚动轴承的选择和校核计算 26

4、轴类零件和链轮的设计计算 29

4.1功率、转速和转矩 29

4.2在齿轮上的力 29

4.3轴的直径确定 29

4.4链轮的设计计算 35

5、控制系统的设计 38

5.1控制系统总体设计方案 38

5.2硬件设 39

图5.1结构图 39

5.2.1控制器的选择 39

5.2.2传感器选型 40

5.2.3行程开关选择 41

5.3程序图 43

6、结论 45
