作品包括:

Word设计说明书1份

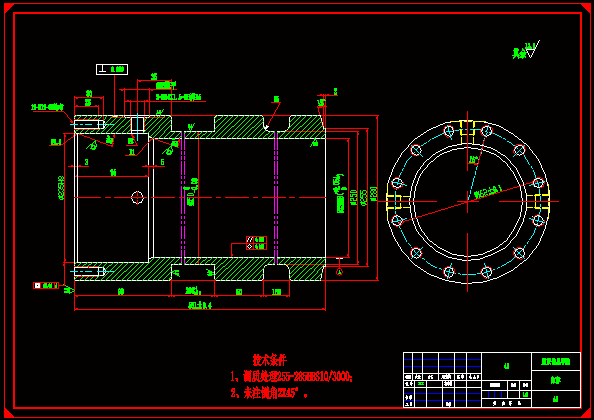

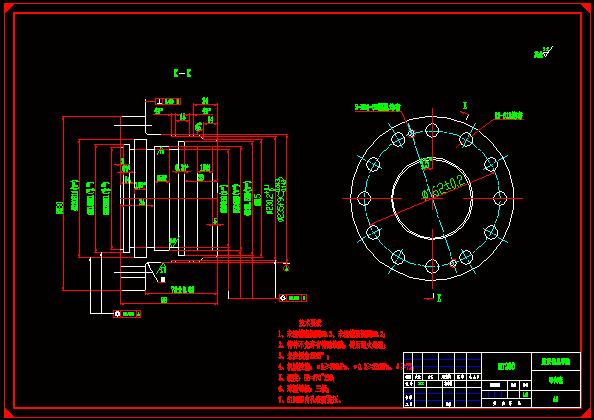

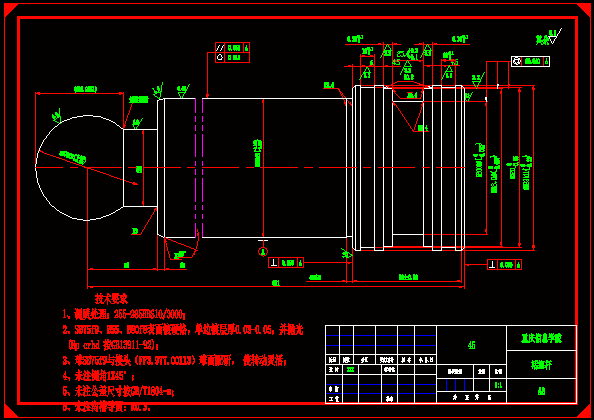

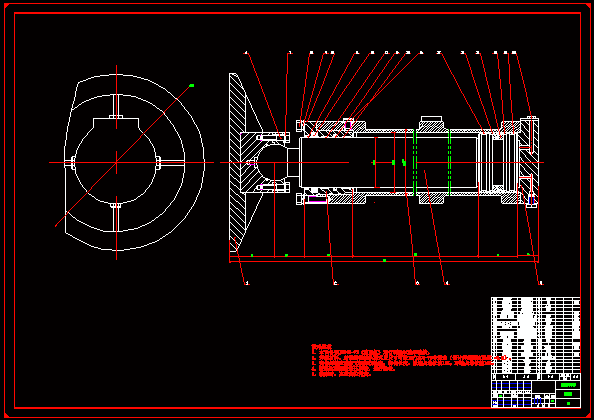

CAD版本图纸，共4张

摘要

本文主要介绍了机构液压缸的设计。液压缸的设计包括了系统工作压力的确定、液压缸活塞直径的确定和活塞杆直径的确定、液压缸壁厚和外径的计算、缸盖厚度的确定、缸体长度的确定以及活塞杆稳定性的验算。本文结合传统设计和计算机辅助工程技术，先依据经验公式计算，确定了液压缸安装方案，设计了液压缸活塞及活塞杆尺寸参数，校核了匹配的连接螺栓，销轴等；完成了液压缸的设计计算。然后利用AutoCAD辅助设计平台，完成了液压缸所有零件的二维。通过分析的数据校核了先前的设计，同时为进一步优化设计和系列化设计提供了依据。
