作品包括:

Word设计说明书1份，共46页，约14000字

任务书一份

开题报告一份

外文翻译一份

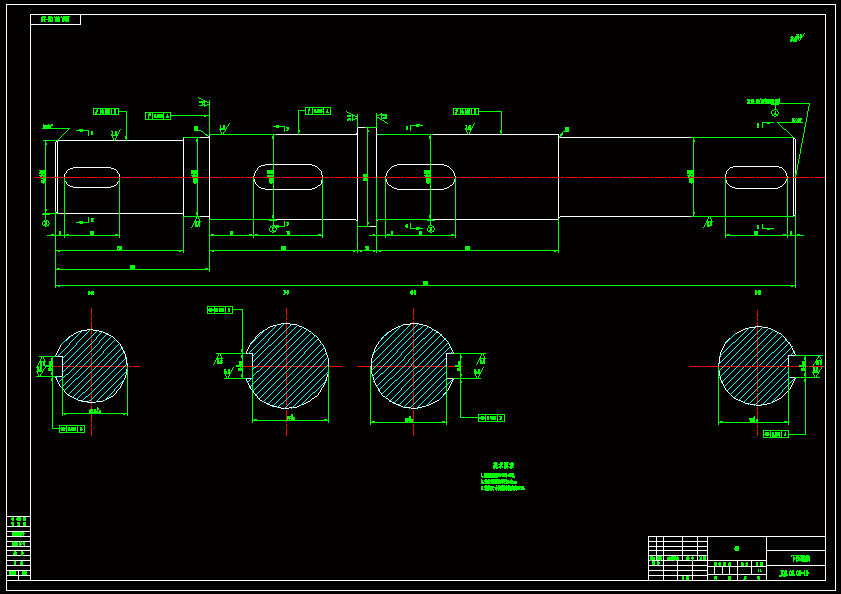

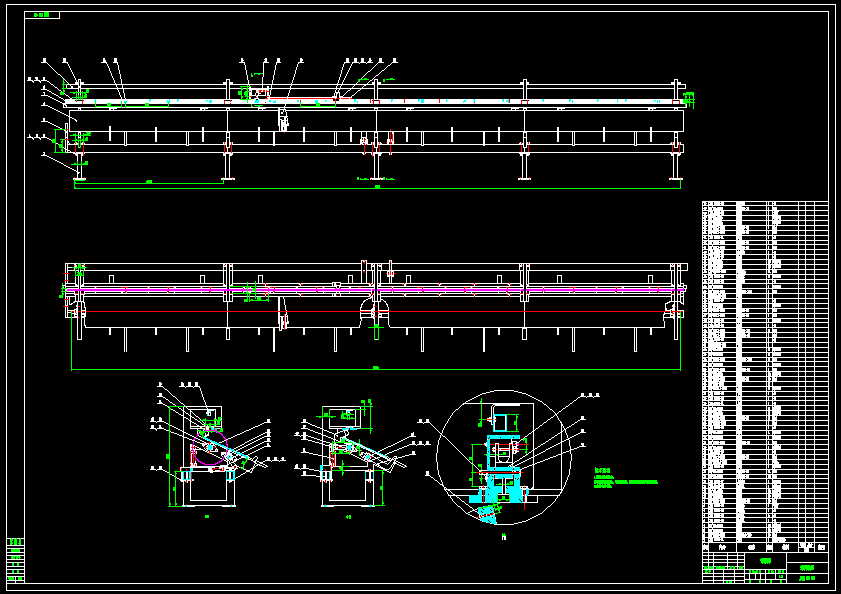

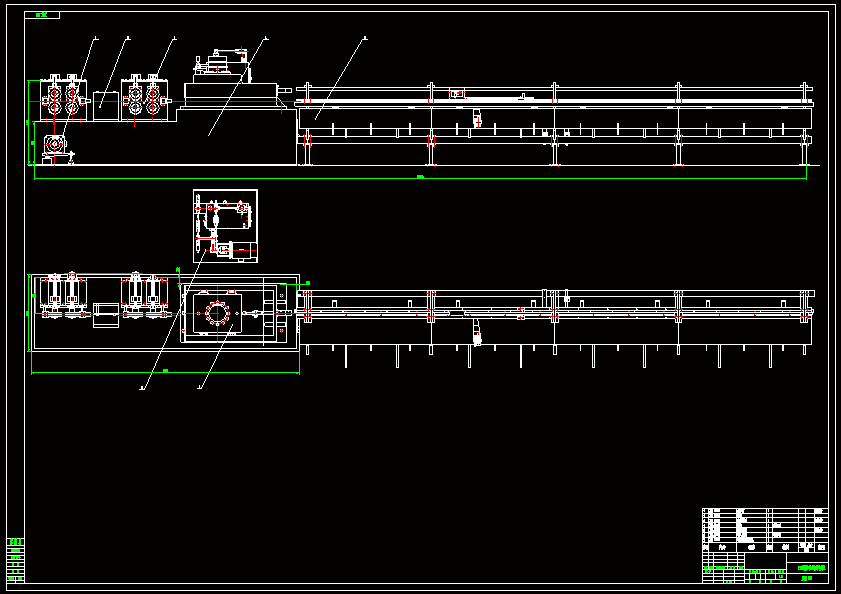

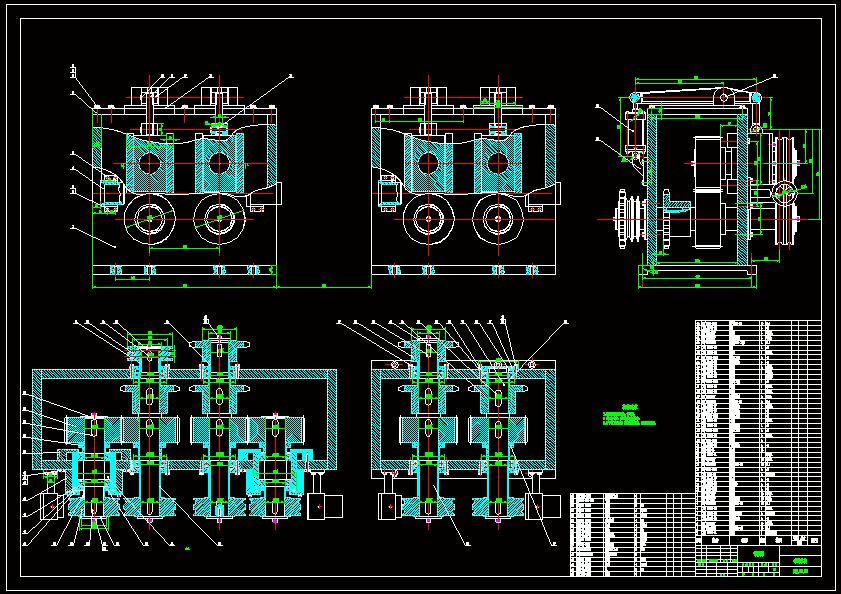

CAD版本图纸，共4张

摘要

本文在分析国内外钢筋剪切机技术发展现状的基础上，结合已有的钢筋剪切机方案，设计出一种新型的液压随动式高速钢筋剪切机。该设备具有回路简单、响应迅速、瞬间通流量大、控制可靠、功率损耗小等特点。 分析了高速钢筋剪切机的运动参数、结构参数与有效系统工作压力、流量及外负载的关系，设计了出了钢筋从牵引到剪切再到下料过程的一套设备。 牵引部分采用了气缸连杆机构，通过气缸活塞缸对连杆的作用，带动有轴的滑块上下的运动，从而实现对压辊的压下。剪切部分设计为液压随动式，液压缸牵引小车往复运动，实现钢筋的定尺剪断，并且保证精度。由于钢筋的直径比较大，而且要保证高质量的断面质量，所以利用液压剪能够实现这一工序。承料部分采用摇臂式挡料槽，也采用了气缸设备实现轴的转动带动摇杆来回摆动。设计有承料架，能够实现二次落料。
