作品包括:

Word设计说明书1份，共44页，约19000字

任务书一份

开题报告一份

外文翻译一份

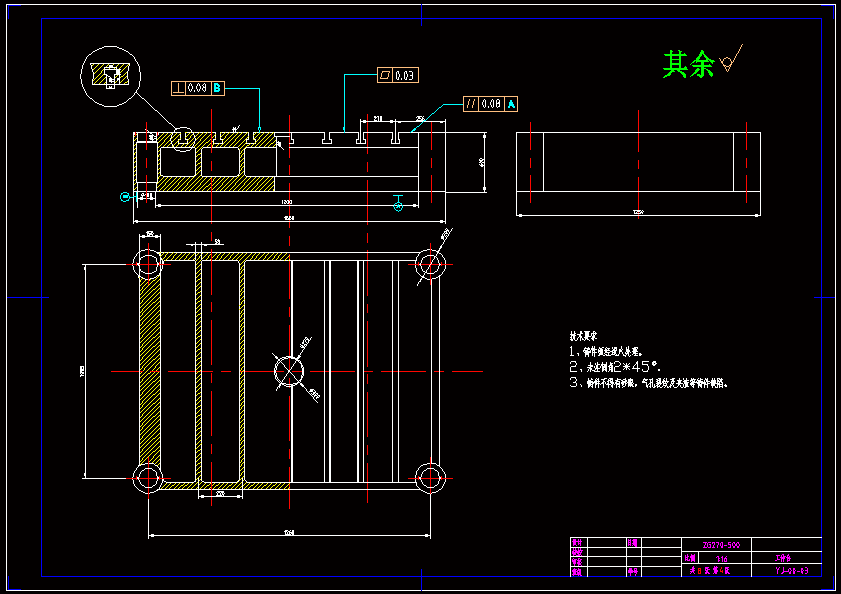

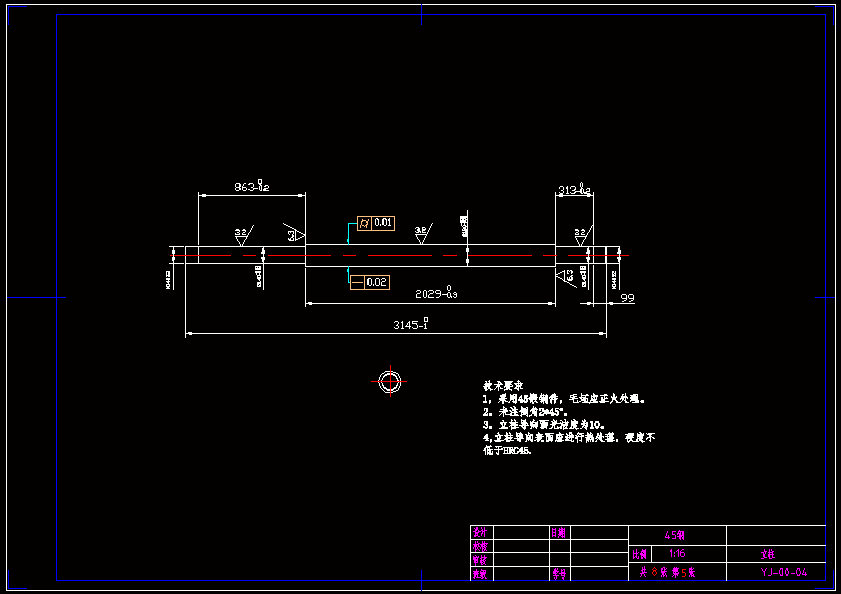

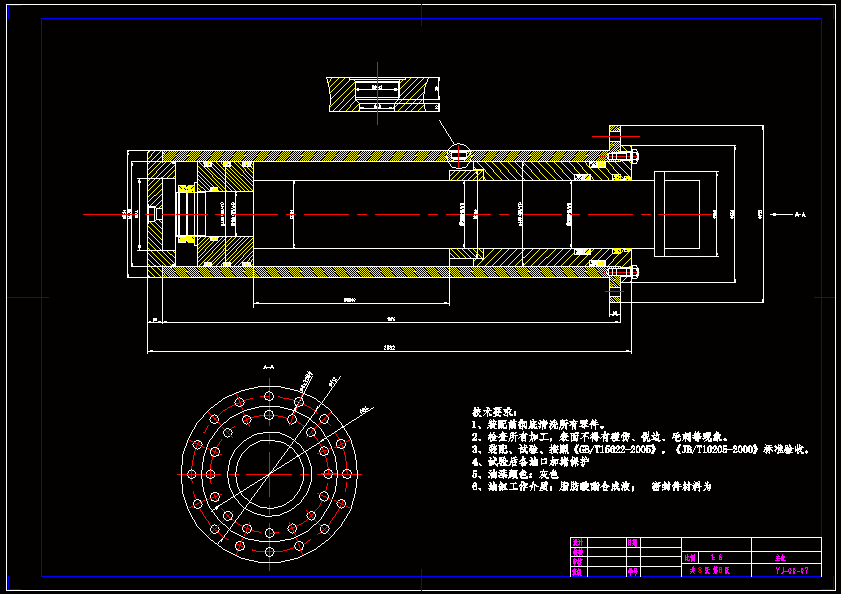

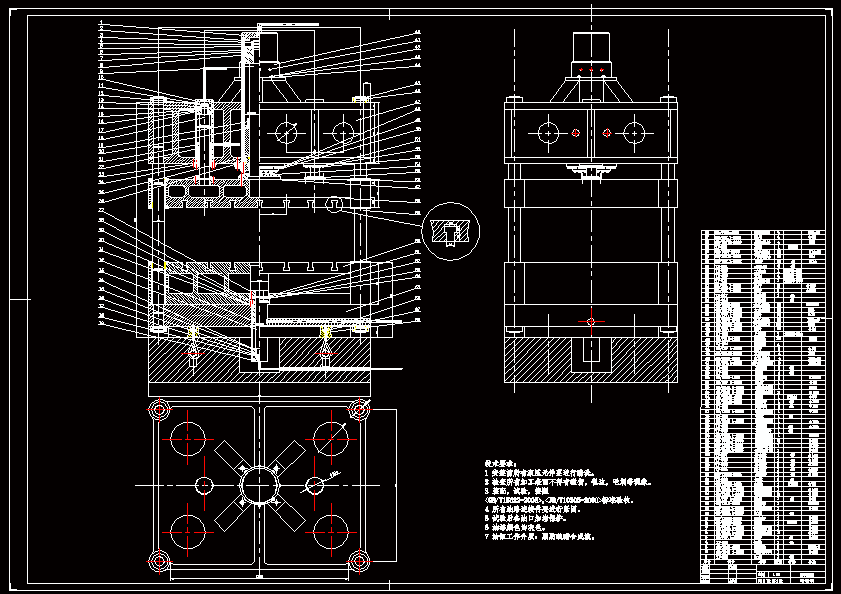

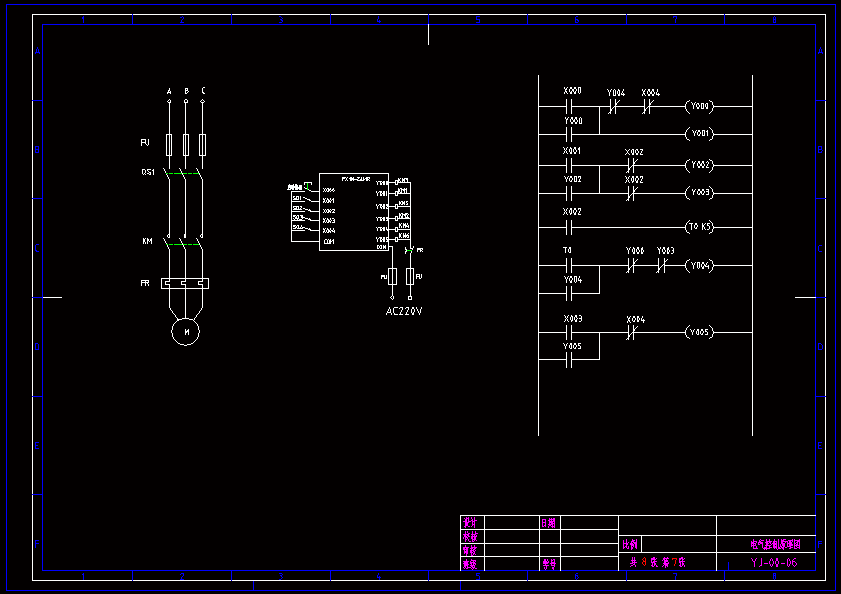

CAD版本图纸，共8张

摘要

本设计为双动薄板拉深液压机，主缸最大工作负载设计为3150MN。主机主要由上梁、立柱、工作台、压边滑块、主缸、顶出缸,压边缸等组成。本文重点介绍了液压系统的设计。通过具体的参数计算及工况分析，制定总体的控制方案。经方案对比之后，竖直方向部分采用“四柱”式的结构形式,垂直方向采用通用式结构，拟定液压控制系统原理图。液压系统液压缸采用双作用活塞缸，采用恒功率变量泵供油。经方案对比之后，拟定液压控制系统原理图。为解决压边缸的快进，工进的同步问题，液压系统采用，快进，工进时采用主缸加压进给，压边缸自动吸油的方法保证进给同步。为解决主缸快进时供油不足的问题，主机顶部设置补油油箱进行补油。主缸的速度换接与安全行程限制通过行程开关来控制；为了保证工件的成型质量，液压系统中设置保压回路，通过保压使工件稳定成型；为了防止产生液压冲击，系统中设有泄压回路，确保设备安全稳定的工作。此外，本文对液压机进行了总体布局设计，对重要液压元件进行了结构、外形、工艺设计，对部分液压元件进行了合理的选型，对主机、电气控制系统进行了简要设计。 通过液压系统压力损失和温升的验算，本文液压系统的设计可以满足液压机顺序循环的动作要求，能够实现塑性材料的拉深等成型加工工艺。
