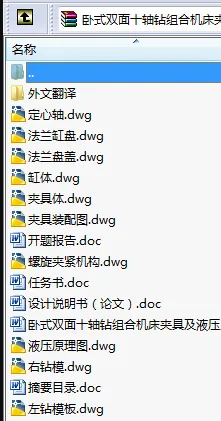

作品包括:

Word设计说明书1份

任务书一份

开题报告一份

外文翻译一份

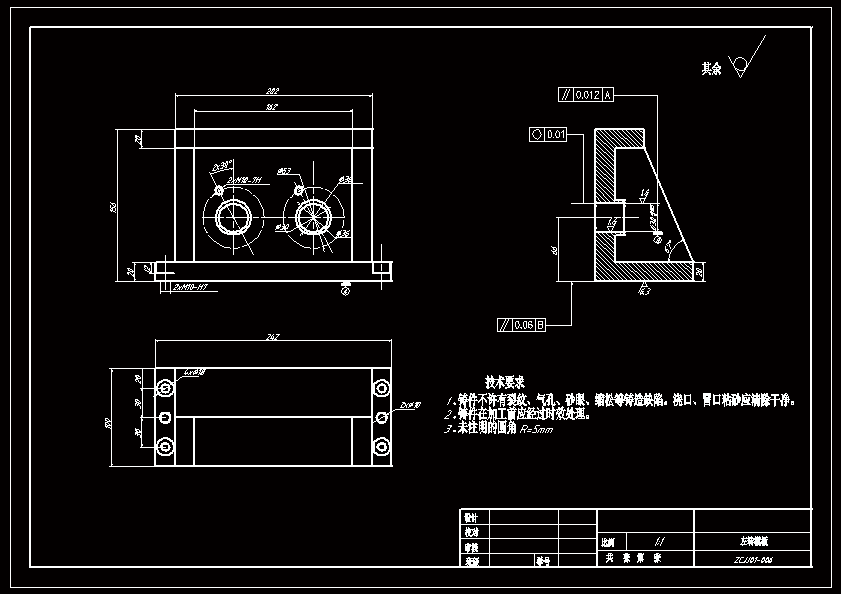

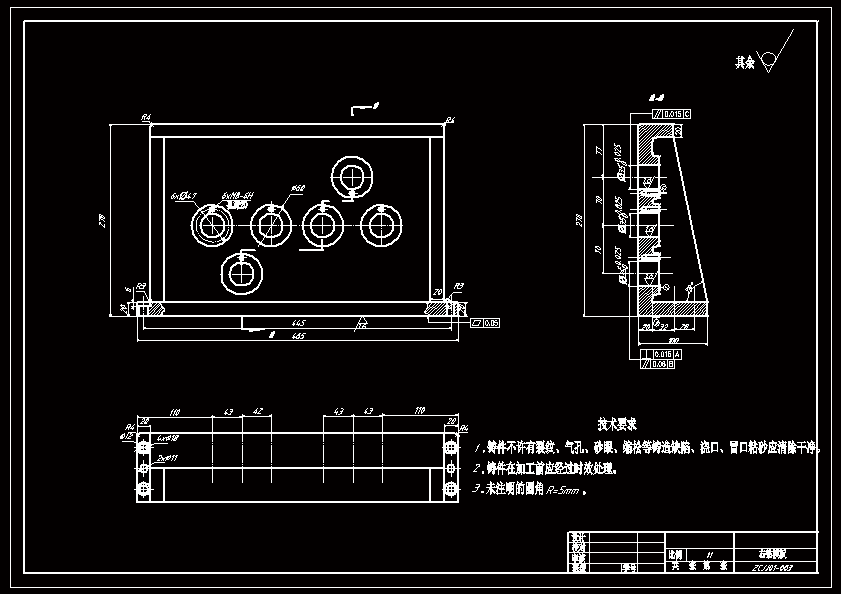

CAD版本图纸，共10张

摘要

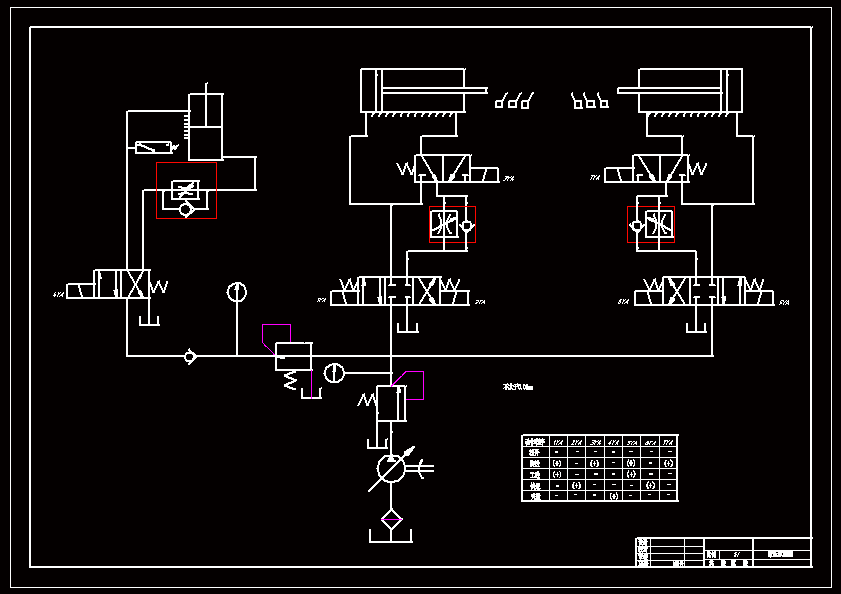

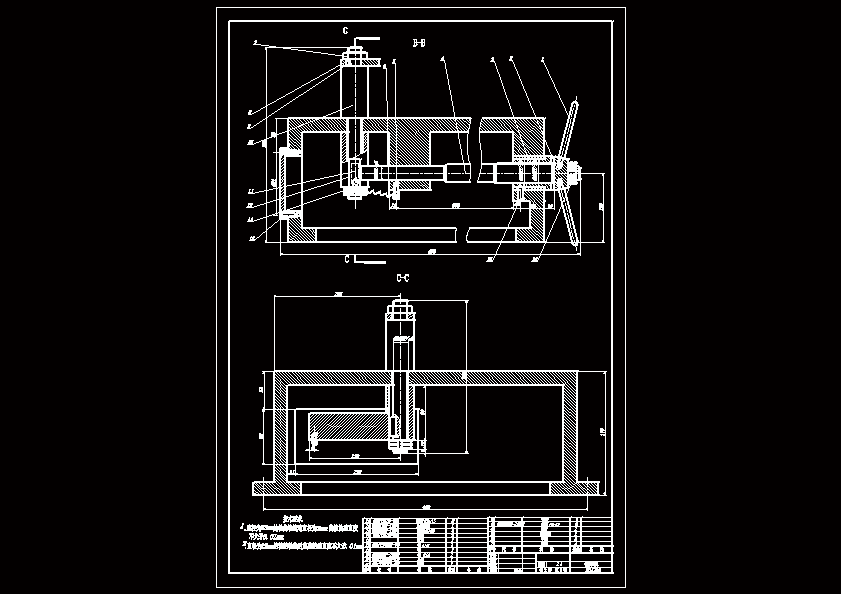

 这次的具体内容是设计一台加工汽车后制动室支架的组合钻床，其机床为卧式双面十轴钻组合钻床，主要用来一次性加工完成汽车后制动室左右二个零件上的共计10个孔。我的具体任务是设计该机床的夹具及液压系统设计。 本设计正是应用了组合钻床的特点实现多工序加工的方法，采用一次装夹，同时对后制动室两支架两边的10个孔进行钻加工。对工件采用“一面、一定位心轴、一定位块”定位，可以方便准确的使工件定位在夹具的指定位置，然后用液压驱动夹紧机构、螺旋夹紧机构和螺旋杠杆夹紧机构把工件夹紧，可以使工件快捷地进行安装与拆卸。夹具的导向装置是采用钻孔位置精确可靠的固定式导套的导向装置。工件由一孔一平面定位时产生的定位误差分为任意边接触和固定边接触两类，本组合夹具产生的定位误差属于任意边接触定位误差，经计算和检验可知定位误差满足要求。夹紧力分为防止加工工件转动的螺旋夹紧力和防止加工工件振动的液压夹紧力两种，上述两种夹紧力均满足要求。 夹具设计从经济性和实用性也都满足对工件的加工要求。
