作品包括:

Word设计说明书1份，共59页，约31000字

任务书一份

开题报告一份

外文翻译一份

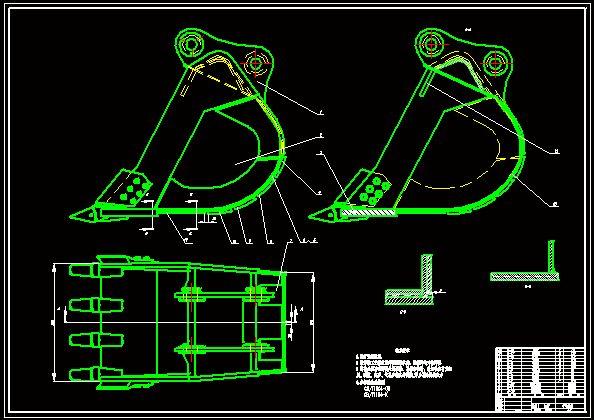

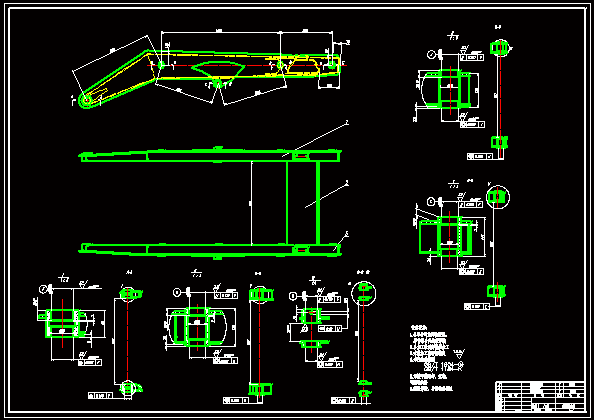

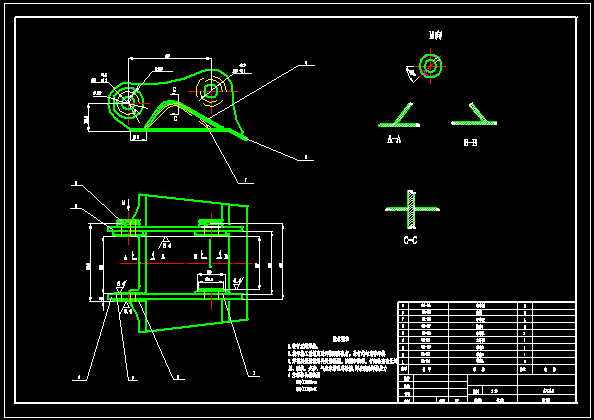

CAD版本图纸，共29张

摘要

挖掘机作为我国工程机械的主力机种，被广泛应用于各种各样的施工作业中。挖掘机产品的核心技术就是液压系统设计，由于挖掘机的工作条件恶劣，要求实现的动作复杂，于是它对液压系统的设计提出了很高的要求，其液压系统也是工程机械液压系统中最为复杂的。因此，对挖掘机液压系统的分析设计对推动我国挖掘机发展具有十分重要的意义。 本次课题是WY200型液压挖掘机。课题以企业为依托。小型挖掘机由多个系统组成，包括液压系统，传动系统，操纵系统，工作装置，底架，转台，油箱，发动机安装等。本人的设计主要致力于分析和设计小型液压挖掘机工作装置的液压系统。本课题选择了国内的质量和技术性能都接近设计要求的16~20t挖掘机作为基型，并在此基础上研究了国外的先进机型，设计出我们挖掘机的液压系统方按图，总体装配图以及相应的部件图和零件图。图纸基本采用Auto CAD二维软件绘图。本液压挖掘机的优点是采用伺服先导操纵系统，造型美观，具备挖掘，抓物，钻孔，推土，清沟和破碎等功能。平台可360°旋转，性能可靠，操作舒适，可广泛应用于建筑，市政，供水，供气，供电农林建设等工程。

关键词：挖掘机 液压系统 液压泵
