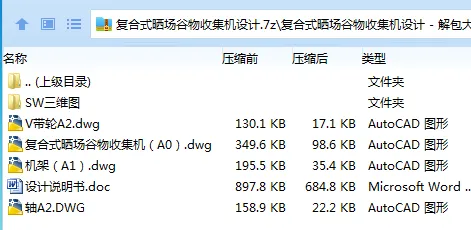

作品包括

Word设计说明书1份，共22页，约9300字

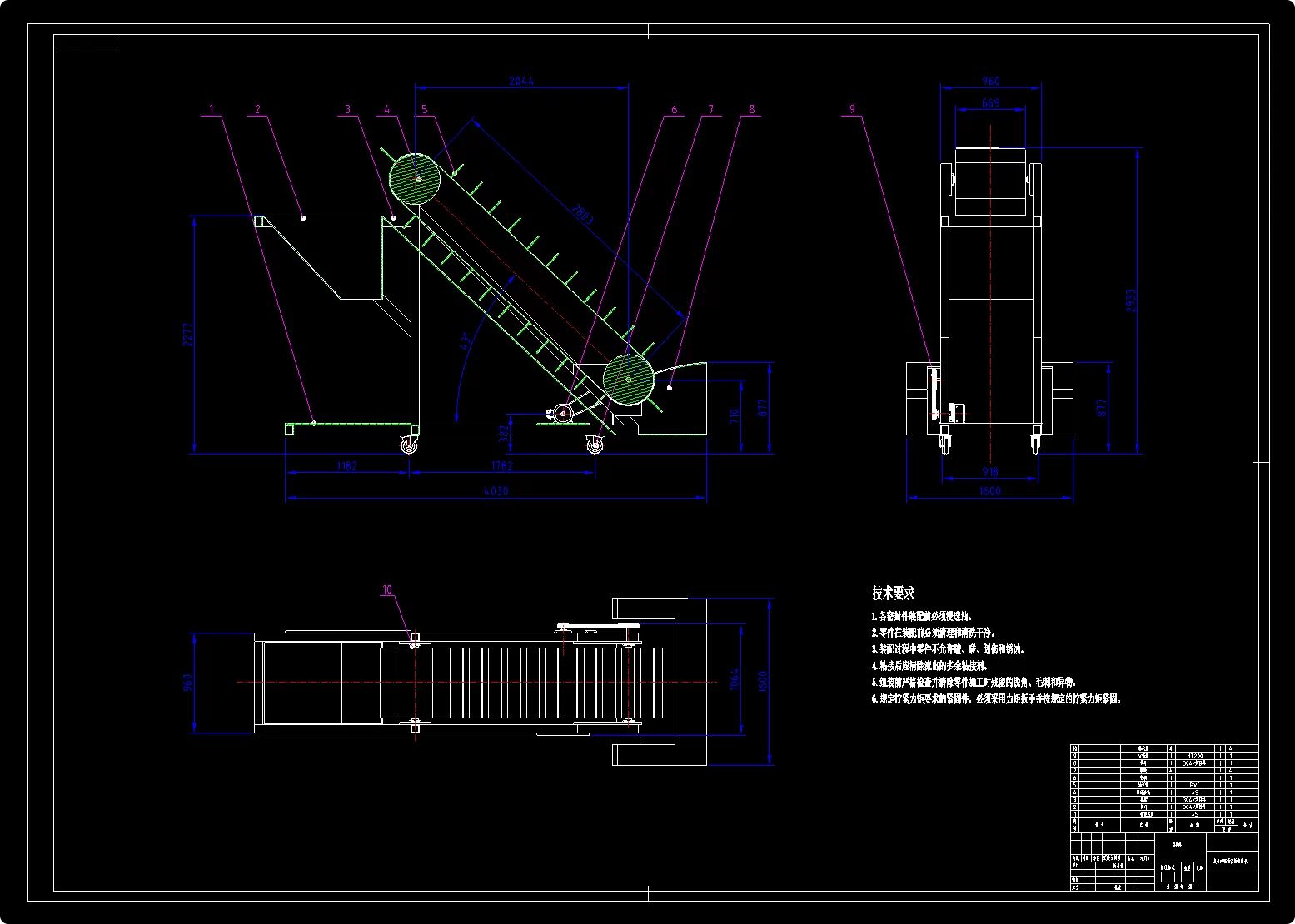

CAD版本图纸，共4张

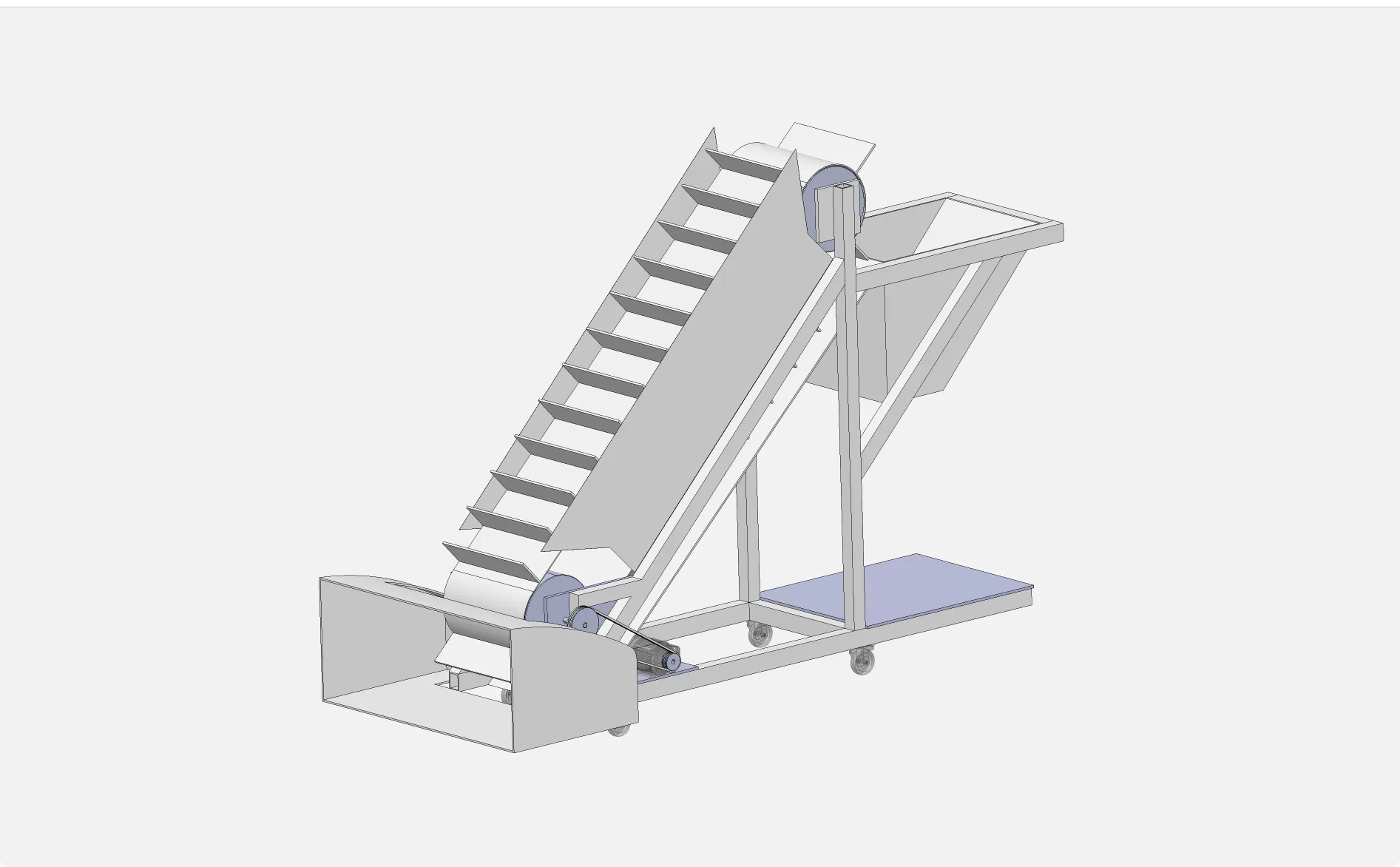

SW三维图一套

摘要

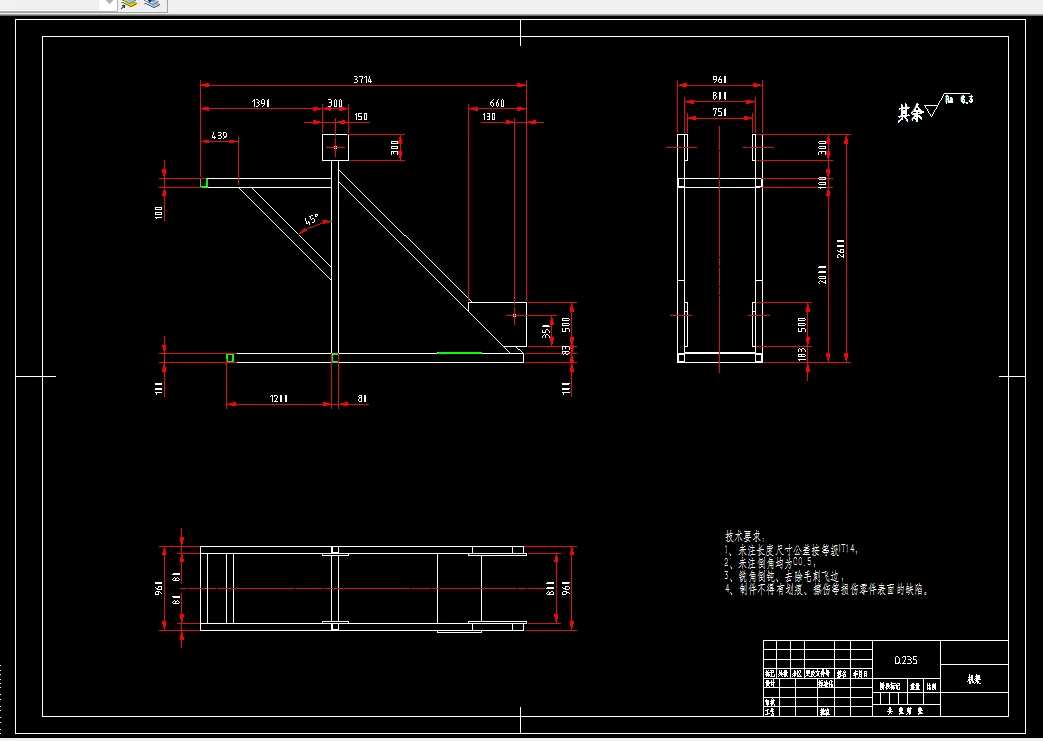

针对农村个体种植户在粮食晾晒及收集过程中存在的劳动强度大、作业效率低、设备适用性差等问题，本文对复合式晒场谷物收集机进行了设计。该收集机采用扫轮与传送带串联作业的方式，结合刮板收集和输送带传输的功能，具有结构简单、操作方便、适应性强的特点，能够有效降低劳动强度，提高谷物收集效率。在设计过程中，主要完成了复合式晒场谷物收集机的总体结构设计，包括输送带、刮板、挡板、机架等关键部件的选型与布局。输送带倾斜角度设计为20°，运行速度为0.5 m/s，能够有效防止谷物下滑并确保输送效率。输送带采用PVC材质，并在输送带上增加挡板，以适应谷物特性并减少物料损耗。此外，驱动滚筒与从动滚筒的结构设计确保了动力的有效传递，带传动系统的设计则满足了设备的动力需求并保证了运行的稳定性。

关键词：收集机；刮板；输送带

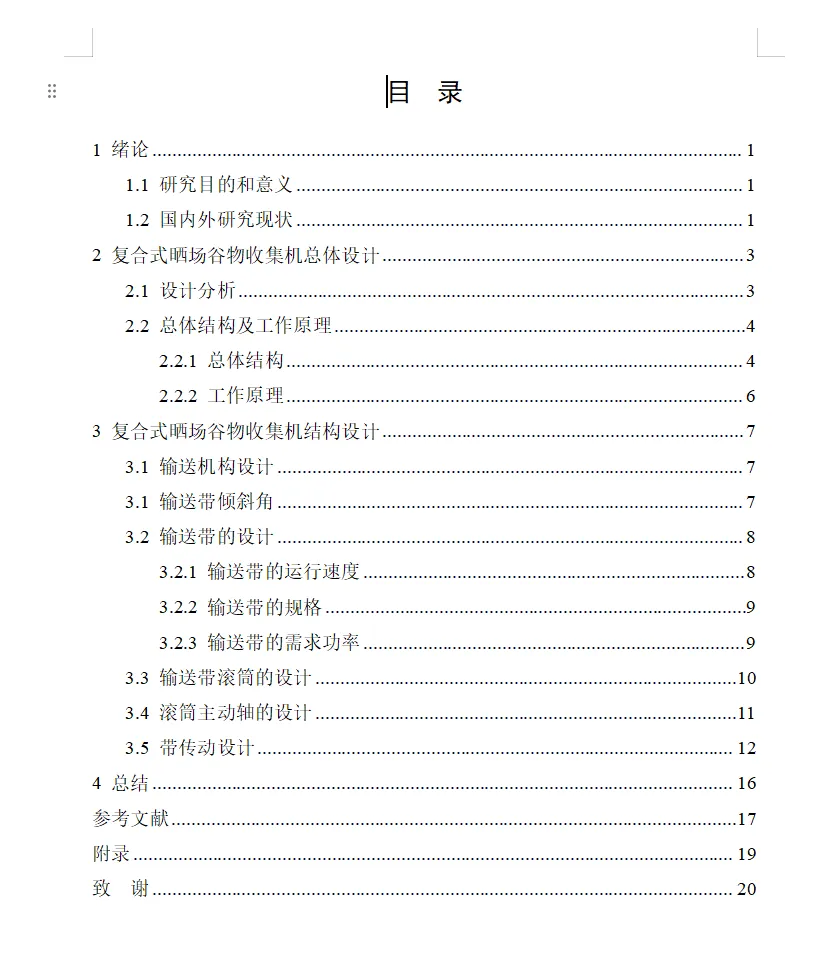

目  录

1 绪论 1

1.1 研究目的和意义 1

1.2 国内外研究现状 1

2 复合式晒场谷物收集机总体设计 3

2.1 设计分析 3

2.2 总体结构及工作原理 4

2.2.1 总体结构 4

2.2.2 工作原理 6

3 复合式晒场谷物收集机结构设计 7

3.1 输送机构设计 7

3.1 输送带倾斜角 7

3.2 输送带的设计 8

3.2.1 输送带的运行速度 8

3.2.2 输送带的规格 9

3.2.3 输送带的需求功率 9

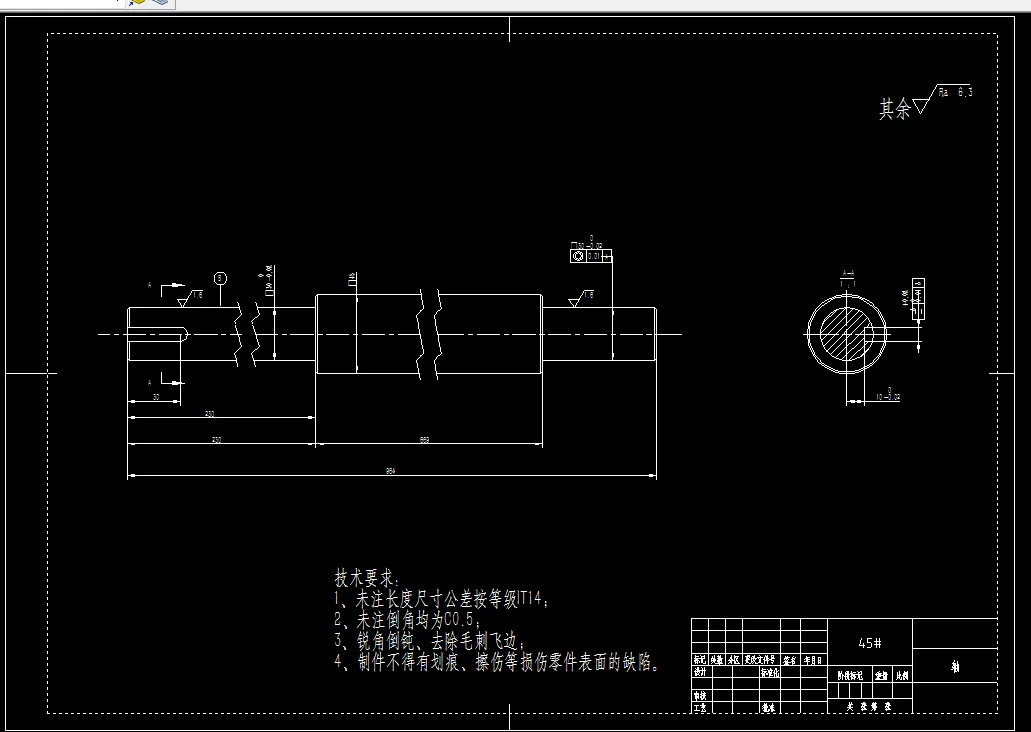

3.3 输送带滚筒的设计 10

3.4 滚筒主动轴的设计 11

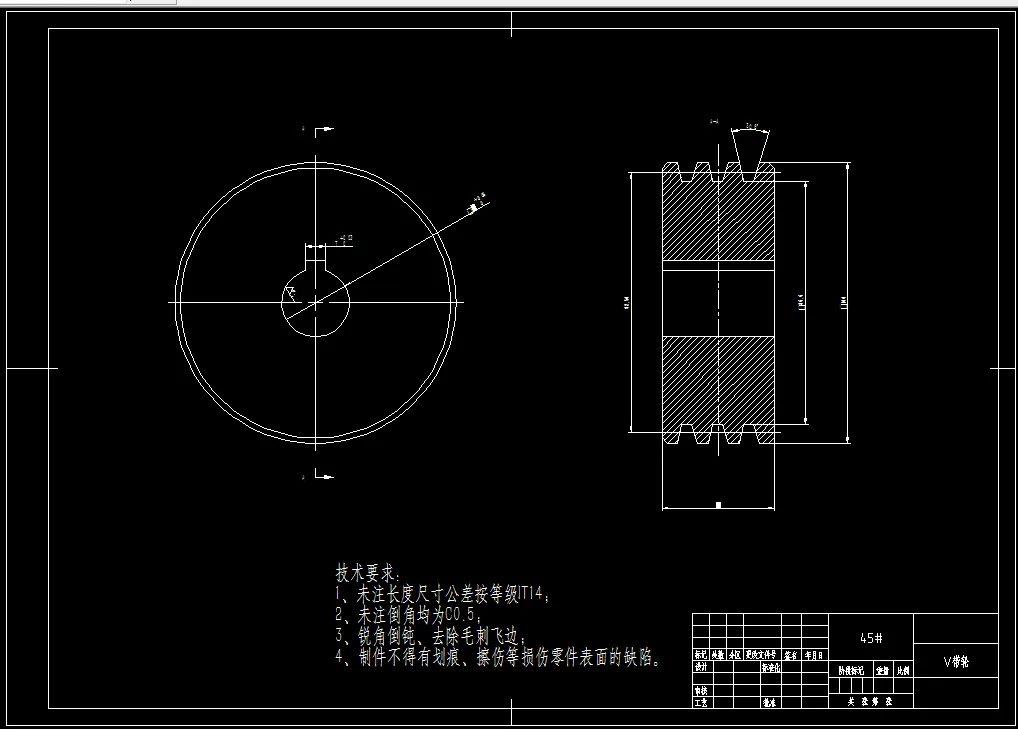

3.5 带传动设计 12

4 总结 16

参考文献 17

附录 19

致  谢 20
