作品包括：

Word设计说明书1份

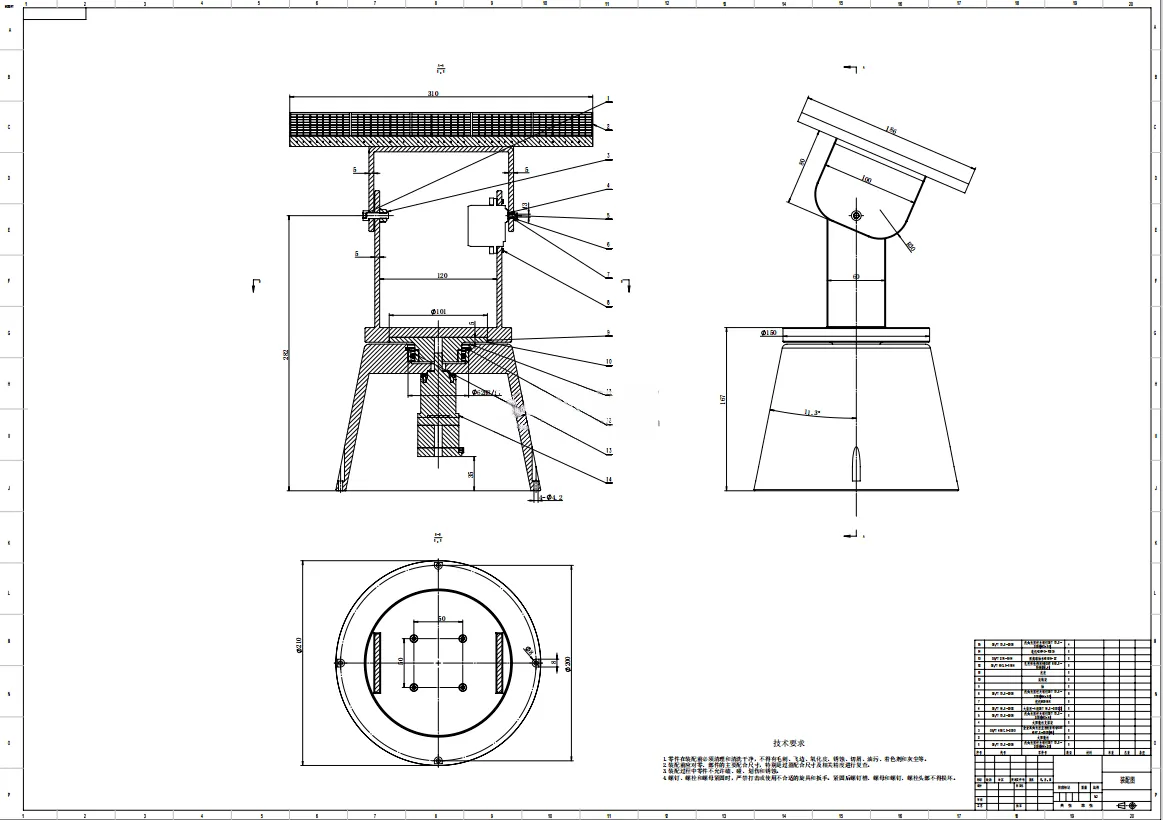

CAD版本图纸，共6张

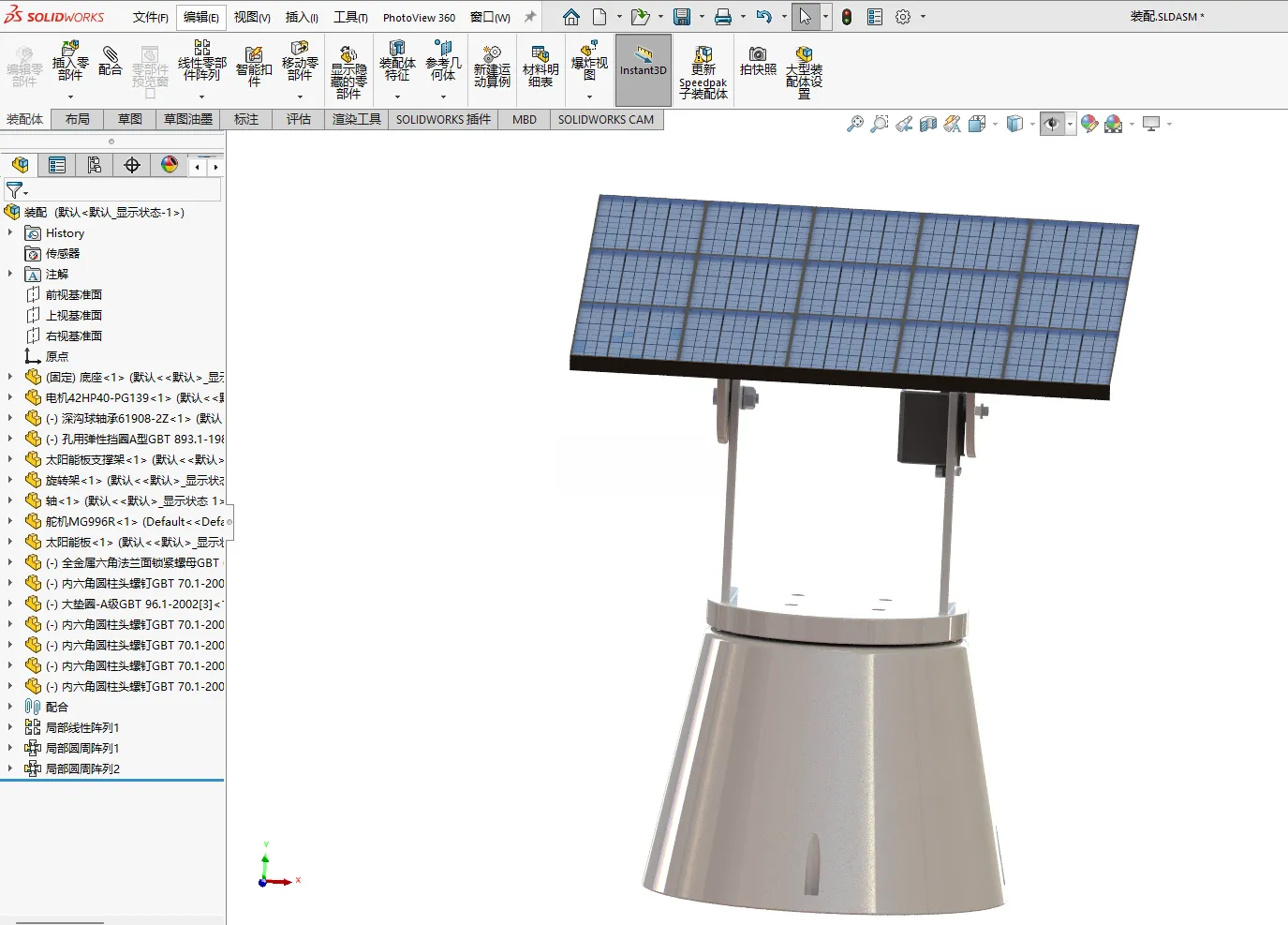

SW三维图一套

摘要

本设计针对太阳能利用效率提升的核心需求，开发了一套结构紧凑、性能可靠的自动追踪太阳储能机械装置。该装置采用“底座-旋转架-支撑臂-太阳能板”的四层模块化机械结构，核心传动方案为直流电机直接驱动底座旋转以实现360°水平方位调节，舵机通过连杆机构驱动支撑臂摆动以实现0°~90°仰角调节，可实时跟踪太阳方位角与高度角的动态变化，最大限度保证太阳光垂直入射太阳能板，显著提升太阳能接收与转化效率。本文以机械结构设计为核心，详细阐述了装置的总体方案布局、各零部件的结构设计、材料选型、强度与刚度校核、传动系统匹配选型，简要说明控制电路的核心架构与工作逻辑，不涉及仿真分析与实验样机搭建内容。通过精准的结构设计与计算校核，确保装置在满足追踪性能指标的同时，具备良好的抗风稳定性、装配工艺性与成本可控性，为小型民用自动太阳追踪储能装置的工程化应用提供完整的机械结构设计方案与技术参考。 关键词：太阳能追踪；机械结构设计；直流电机驱动；舵机控制；强度校核；模块化设计
