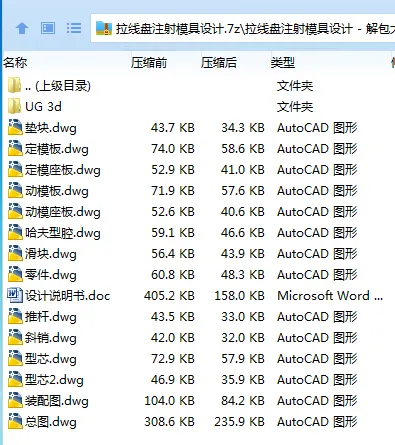

作品包括

Word版说明书1份，共31页，约9500字

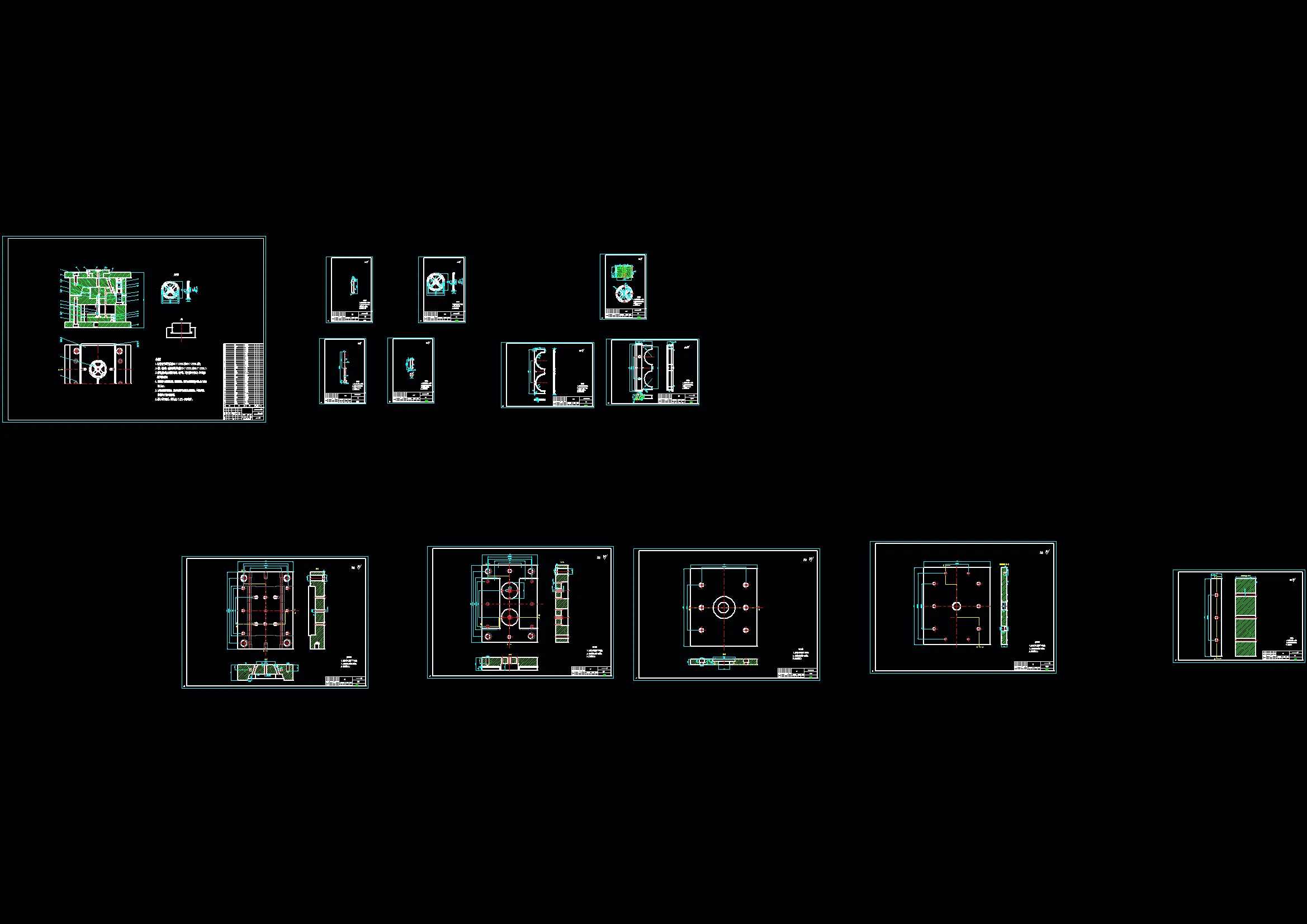

CAD版本图纸，共13张

UG三维图一份

摘 要

本设计是关于拉线盘的注塑模具设计，通过注塑机注塑成型零件。首先运用Auto CAD对塑件进行进行二维图的绘制，在运用UG软件绘制塑件的模具三维模型，介绍了注塑机的选用，塑件的选材，浇注系统的设计，分型面及型腔数目的设计，导向、脱模及冷却系统的设计等，以及对模具的校核。随着塑料加工工业持续快速发展，塑料制品在工业、农业、军事以及身边的角角落落都有着广泛的应用，塑料制品的研究、生产与应用开发得到迅速发展，塑料模具的设计、制造技术也随之不断提高。在中国模具的发展中，浙江省的宁波和台州有着模具之都和模具之乡的美号，随着CAD/CAM/CAE技术更新发展，更是显著地提高了模具设计的效率，减少了模具设计中的错误，提高了模具和塑件的质量，加快了生产速度，并且降低了成本。

关键词：注塑模具；型腔；型芯；CAD

目录

目录 2

摘 要 4

Abstract 5

第1章  塑件的原材料和注塑工艺参数确定 6

1.1 注塑原料的选择 6

1.2 注塑工艺参数 6

第2章  塑件的工艺分析 8

2.1  塑件的脱模斜度 9

2.2  塑件尺寸及精度 9

2.3  塑件表面粗糙度 9

2.4  塑件的体积和质量 9

第3章  注塑模的结构设计 11

3.1  模具的结构设计 11

3.1.1型腔的结构设计 11

3.1.2型芯的结构设计 12

3.2合模导向机构的设计 13

3.3 推出机构的设计 14

3.4 浇注系统与排溢系统的设计 15

3.4.1主流道的设计 16

3.4.2分流道的布置 16

3.4.3浇口的设计 17

3.4.5浇注系统的平衡 17

3.4.6冷料穴的设计 18

3.4.7排溢系统的设计 18

3.5分型面的设计 19

3.6温度调节系统的设计 20

3.7 抽芯机构设计 21

3.7.1斜导柱抽芯机构设计 21

3.7.2 抽芯机构的确定 21

3.7.3 抽芯距S 21

3.7.4 斜导柱倾斜角α的确定 21

3.7.5滑块的设计 22

3.8模架的设计 22

第4章  注射设备的选用与校核 24

4.1  注射机的选择 24

4.2  注射机参数的校核 25

4.2.1  注射量的校核 25

4.2.2  塑件在分型面上的投影面积与锁模力的校核 25

4.2.3 模具与注射机安装模具部分相关尺寸校核 26

总  结 28

致  谢 29

参考文献 30
