作品包括：

Word设计说明书1份

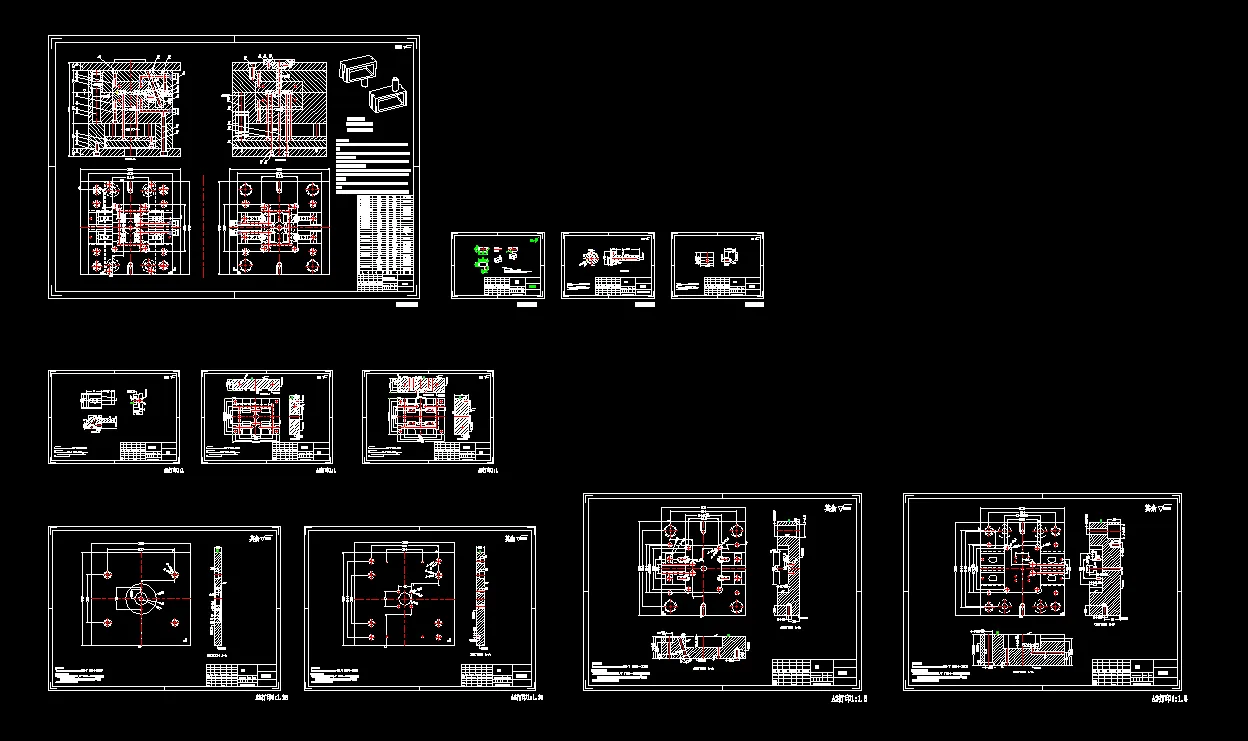

CAD版本图纸，共11张

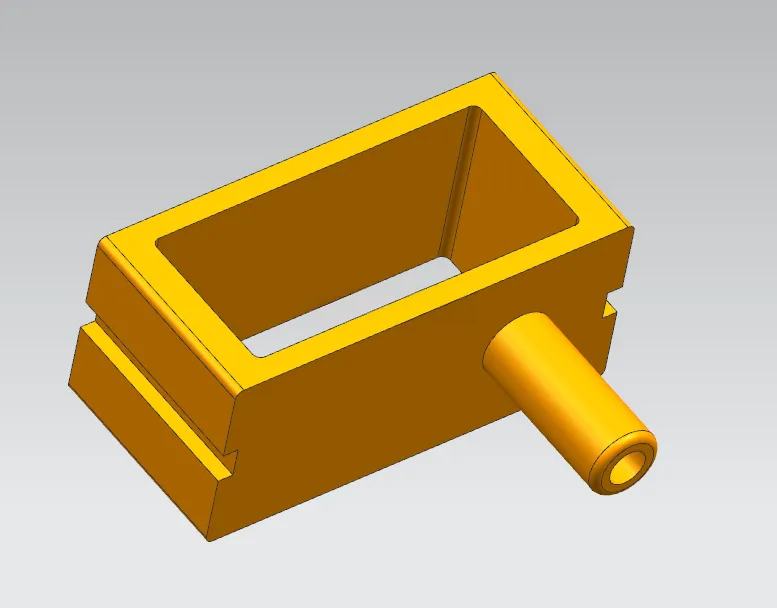

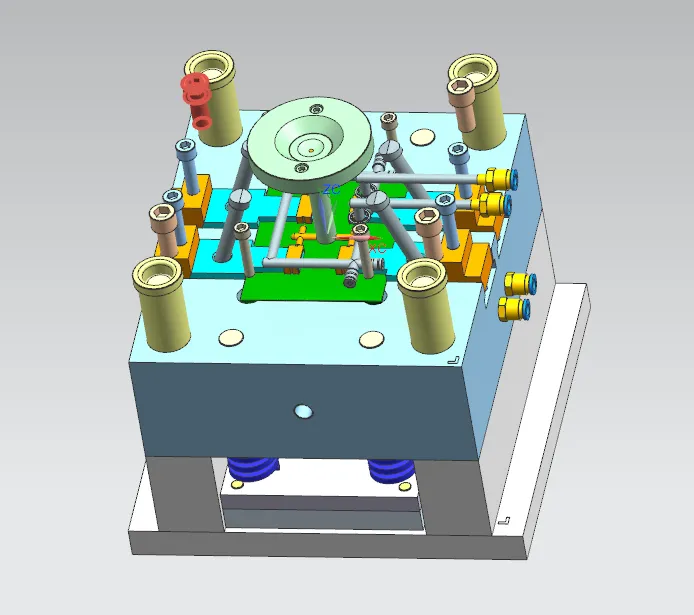

UG三维图一份

摘要

本设计为惠普打印复印一体机接插件注塑模具设计，塑件采用ABS材料，单件质量1.72g，平均壁厚1.37mm，精度MT4级，侧面带有成型侧孔，采用**一模四腔**布局，分型面选取塑件下侧最大轮廓位置。 浇注系统设计锥形主流道、圆形截面分流道、潜伏式浇口，配置Z型冷料穴，依靠分型面实现排气；型腔、型芯完成成型尺寸计算，模具加工精度选用IT7IT8级。冷却系统采用直径8mm环绕式水冷回路，保障各型腔冷却均匀。脱模机构采用推杆加推管联合顶出，弹簧复位杆实现复位；针对侧孔倒扣设计**斜导柱滑块侧向抽芯机构**，完成抽芯距与抽芯力计算；设置四根台肩式导柱导套实现合模导向。选用CI2730标准两板式模架与海天80×A注塑机，完成注射量、锁模力、注射压力、开模行程、模具安装尺寸的全部校核。借助UG完成三维建模，CAD绘制二维装配与零件图纸。整套模具结构合理，可实现接插件大批量自动化注塑生产。
