作品包括：

Word设计说明书1份

开题报告一份

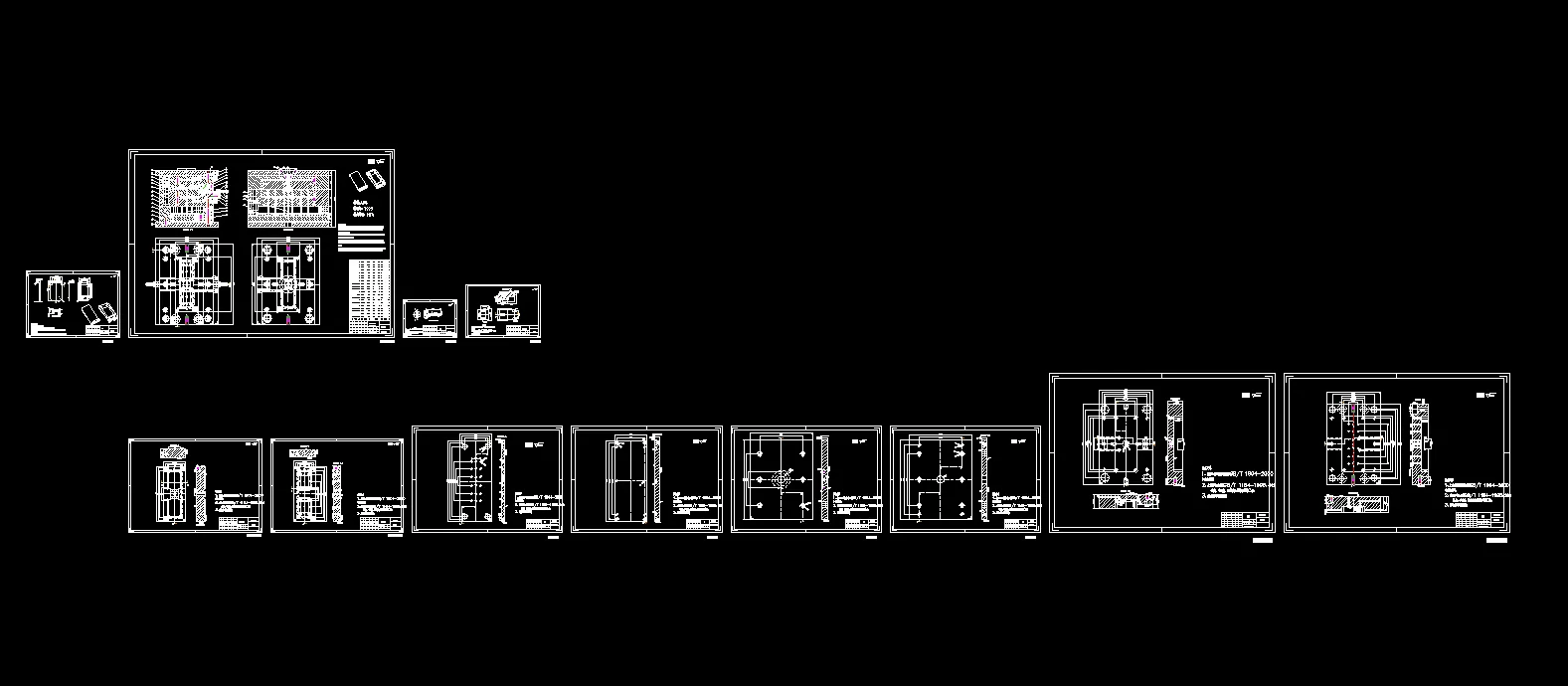

CAD版本图纸，共12张

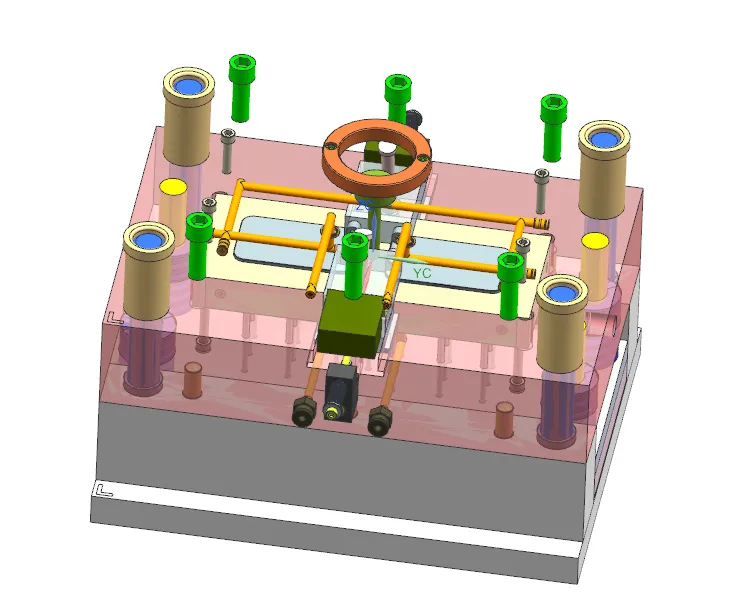

UG三维图一份

摘要

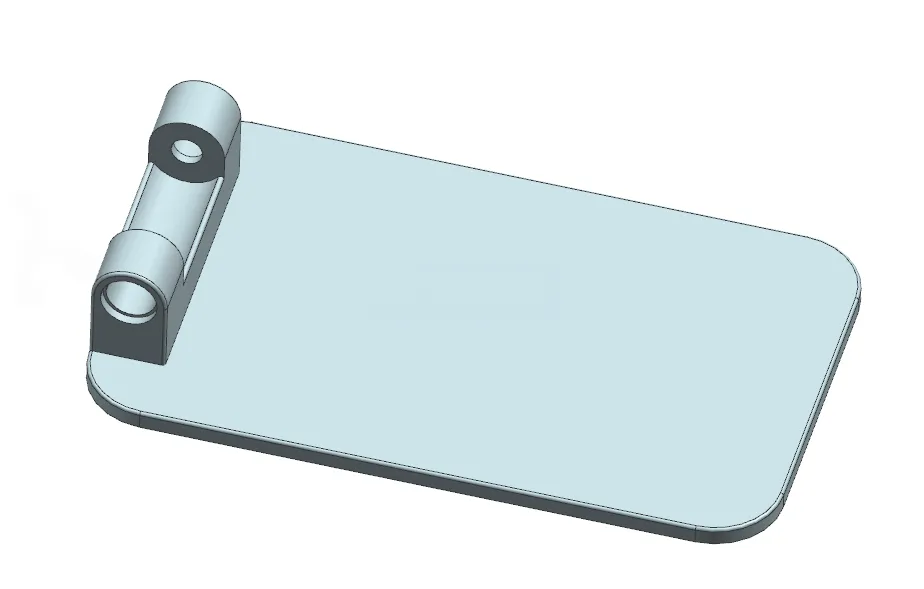

本设计为手机支架底座注塑模具设计，塑件选用ABS材料，外形尺寸66mm×110mm×25mm，壁厚1.67mm，精度MT4级，侧面带有侧向孔结构，采用**一模两腔**布局。将分型面设在塑件底面；针对侧孔采用斜导柱滑块完成侧向抽芯。选用CI型标准模架CI3045A80B90C90与XSZY250注塑机，并完成注射量、锁模力、安装尺寸、开模行程校核。 浇注系统设计圆锥主流道、圆形分流道、侧浇口，搭配Z型拉料杆；型腔、型芯采用整体式结构并完成成型尺寸计算；冷却采用直径8mm环绕式水冷回路；推出机构使用9根φ5推杆顶出，配备复位杆与导向机构。借助UG、CAD完成建模与图纸绘制。开模时斜导柱驱动滑块侧抽，再由推杆顶出塑件，合模时各机构复位，整套模具可实现塑件自动化成型脱模。
