作品包括：

Word设计说明书1份

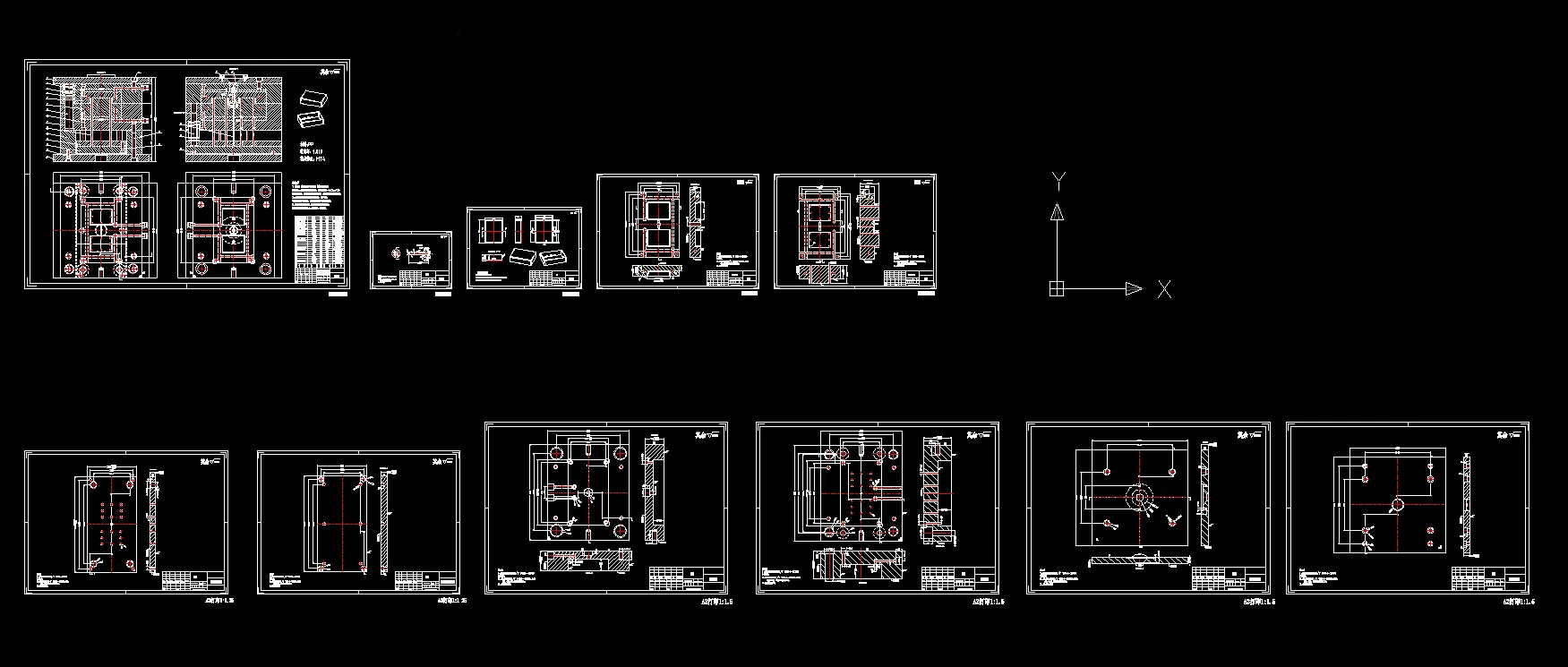

CAD版本图纸，共11张

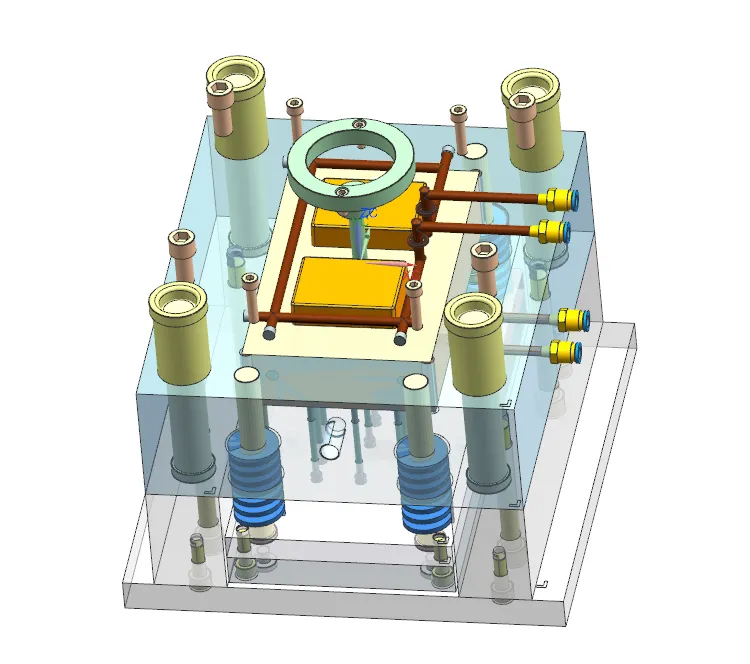

UG三维图一份

摘要

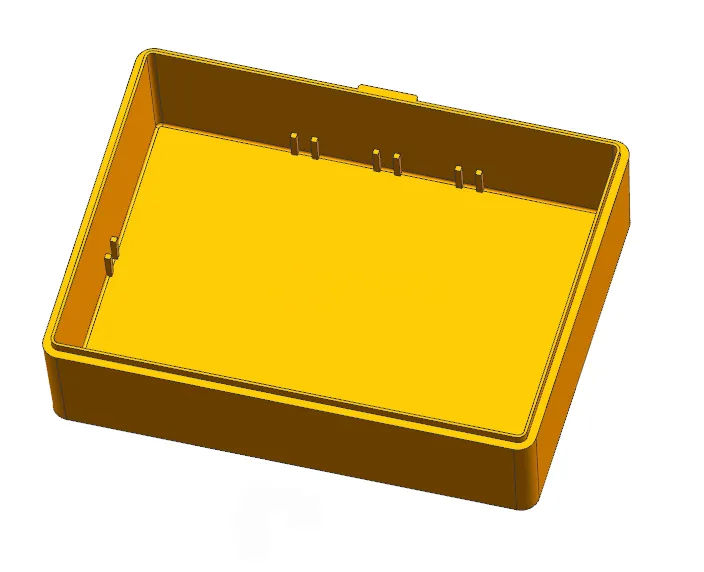

本设计为分格塑料药盒注塑模具设计，塑件材料选用PP，外形为矩形盒体，外形尺寸83.93×63.93×21.50mm，壁厚1.76mm，未注公差按MT5级，要求批量生产。采用一模两腔两板式模具结构，选用HTF80XA注塑机，并完成注射量、锁模力校核。 分型面布置在塑件最大轮廓处；浇注系统采用侧浇口，搭配圆锥形主流道、圆形分流道、Z型拉料杆与冷料穴；型腔、型芯采用整体镶嵌式结构，依据PP收缩率完成成型尺寸计算。模具设计排气结构，设置脱模机构与冷却系统，选用标准模架，对顶出、安装高度、开模行程进行校核。利用UG完成产品与模具三维建模，CAD绘制二维零件及装配图纸，整套模具结构简单，可满足药盒大批量注塑成型生产需求。
