作品包括：

Word设计说明书1份

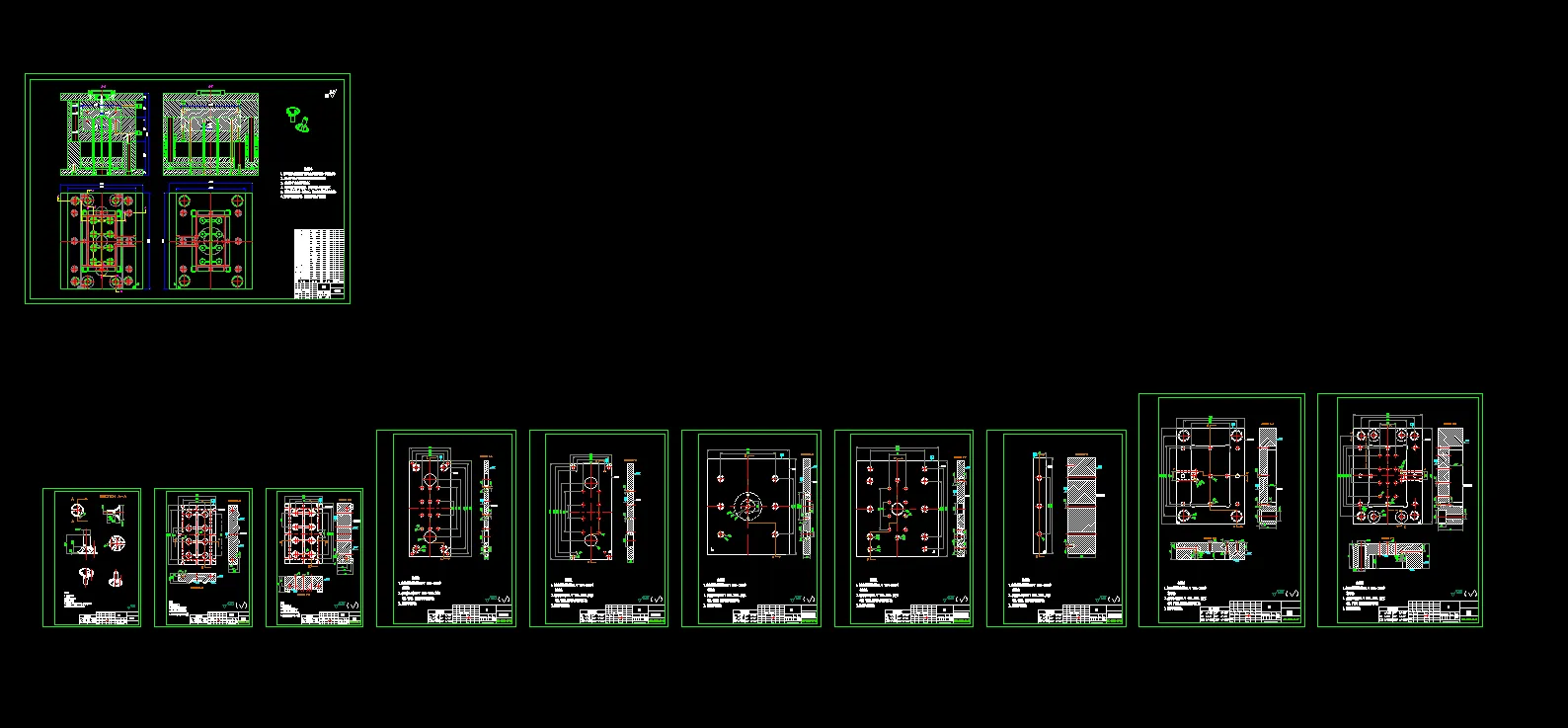

CAD版本图纸，共11张

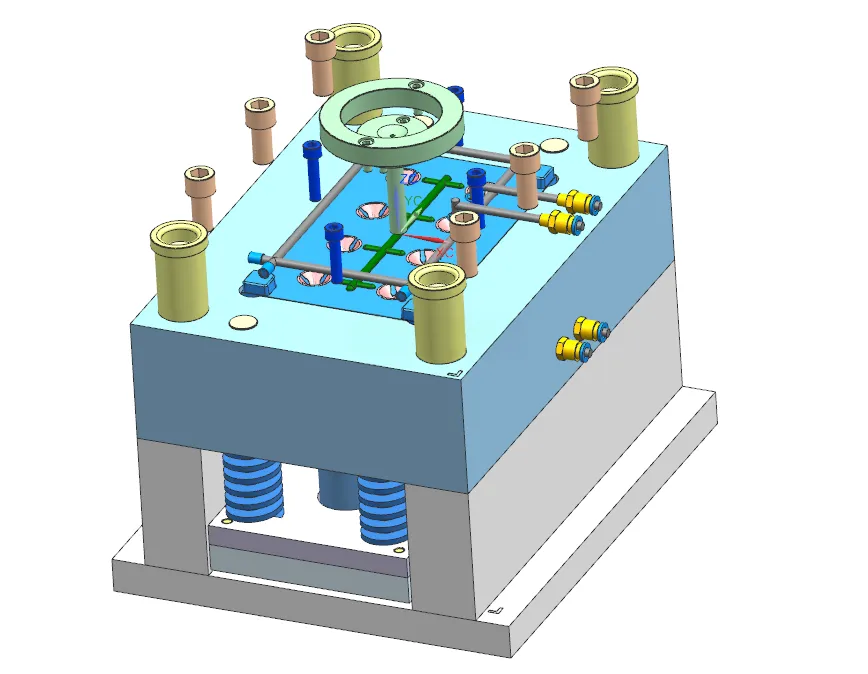

UG三维图一份

摘要

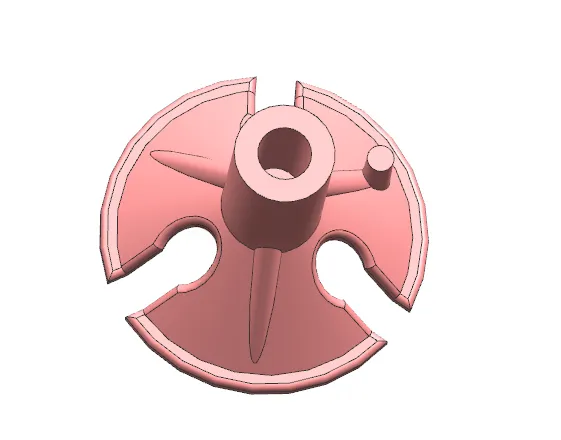

本文以气球底托塑件为设计对象，塑件选用PVC材料，属于小型塑件，平均壁厚1.5mm，大批量生产，精度MT4。使用UG完成产品三维建模，确定采用一模八腔两板式CI型标准模架。分型面设在塑件最大截面处，浇注系统采用冷热流道混合、潜伏式浇口，搭配Z型拉料杆与冷料穴；脱模采用推杆加斜顶组合机构；冷却水道直径取6mm，依靠分型面间隙实现排气。完成型腔型芯尺寸、型腔壁厚计算，选用3Cr2Mo作为成型零件钢材。选定XSZY250/160注塑机，对注射量、注射压力、锁模力、安装尺寸、开模行程逐项校核，全部满足使用条件。文中说明了模具完整工作循环，完成三维模具模型与二维装配图纸绘制。该模具结构紧凑，可自动切断浇口，利于自动化生产，提升成型效率、节约原料。
