作品包括：

Word设计说明书1份

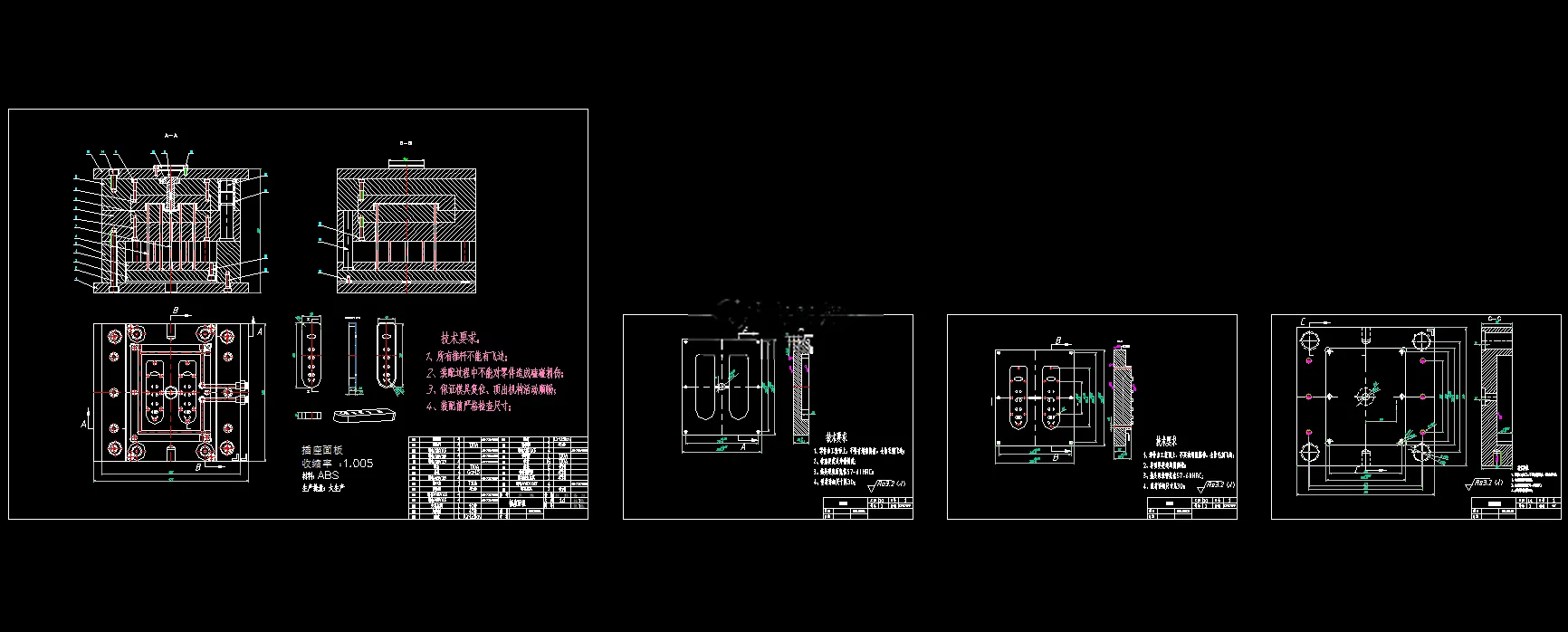

CAD版本图纸，共4张

UG三维图一份

摘要

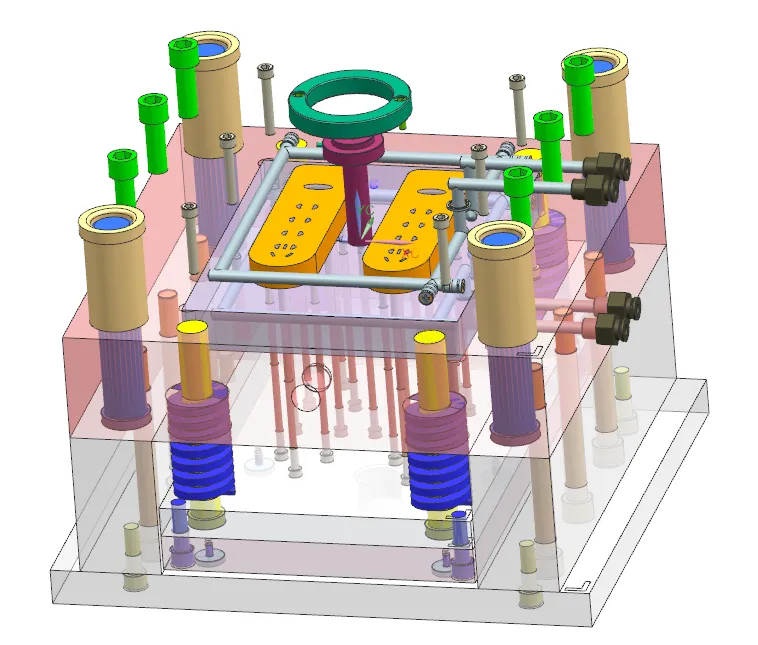

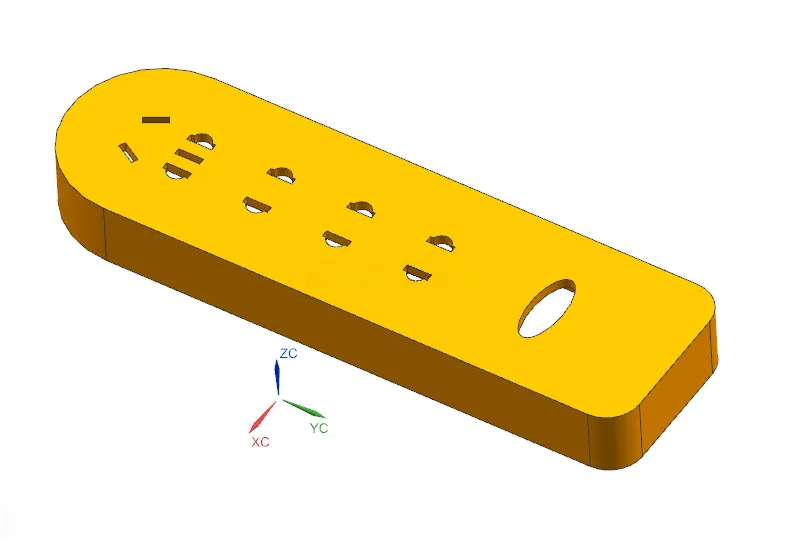

本设计以ABS材质插座面板塑件为对象，塑件外形188.98mm×55mm×20mm，壁厚2.55mm，精度MT5，利用UG完成塑件三维建模，采用**一模两腔**两板式模具结构。分型面选在塑件最大轮廓平面，浇注系统采用侧浇口，搭配圆形分流道、Z型拉料杆与冷料穴；型腔、型芯采用镶嵌式结构，按ABS收缩率0.5%完成成型尺寸计算；依靠模具间隙实现排气，设计冷却、导向与脱模机构。选定XSZY500/350注塑机，对注射量、锁模力、开模行程、模架安装尺寸逐项校核，全部满足成型条件。完成模具三维模型与CAD二维图纸绘制，整套模具结构合理，可实现插座面板稳定批量注塑生产。
