作品包括：

Word设计说明书1份

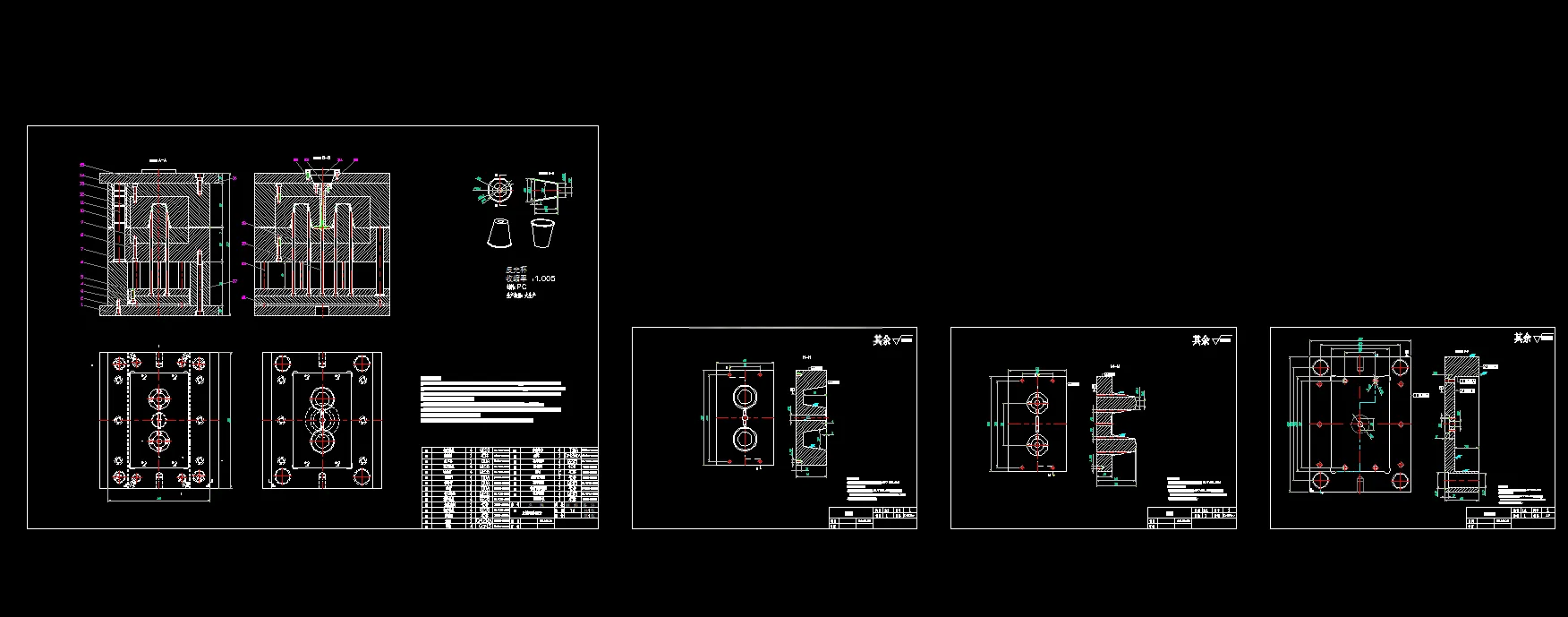

CAD版本图纸，共4张

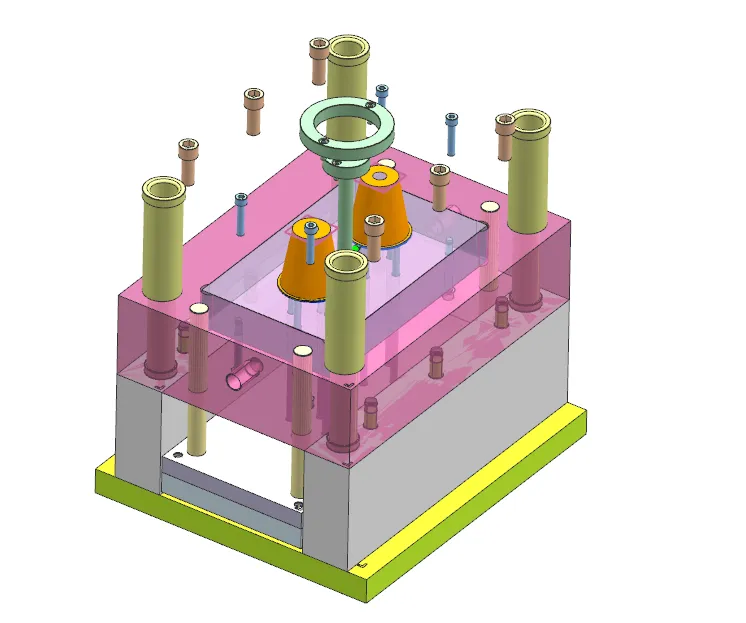

UG三维图一份

摘要

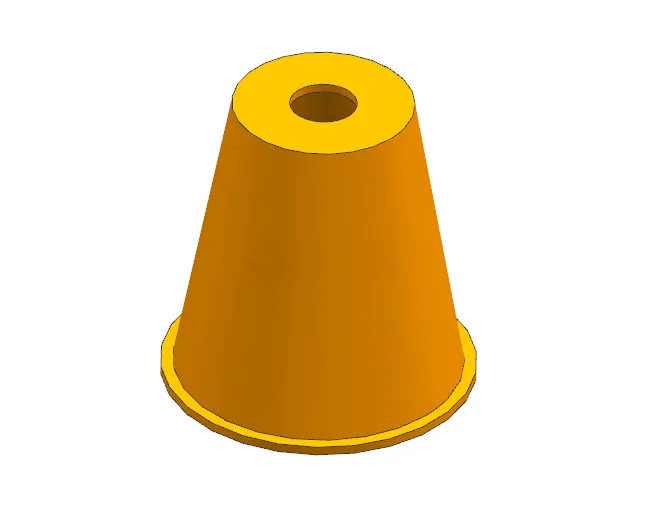

本设计针对PC材质反光杯塑件开展注塑模具设计，塑件外形70mm×70mm，壁厚2mm，标注尺寸精度MT4，未标注按MT5。借助UG完成三维建模，采用**一模两腔**两板式C型标准模架。分型面选取塑件底部最大轮廓面，浇注系统选用侧浇口，搭配圆形分流道、Z型拉料杆与冷料穴；依靠分型面及零件装配间隙实现排气；成型零件采用整体镶嵌式型腔型芯，按PC收缩率0.5%完成成型尺寸计算；采用多根圆锥形推杆实现塑件推出。选定XSZY250/160注塑机，对注射量、锁模力、模架安装高度与开模行程逐项校核，全部满足成型要求，完成模具三维模型与CAD工程图纸绘制。整套模具结构简单可靠，适合反光杯塑件大批量注塑生产。
