作品包括：

Word设计说明书1份

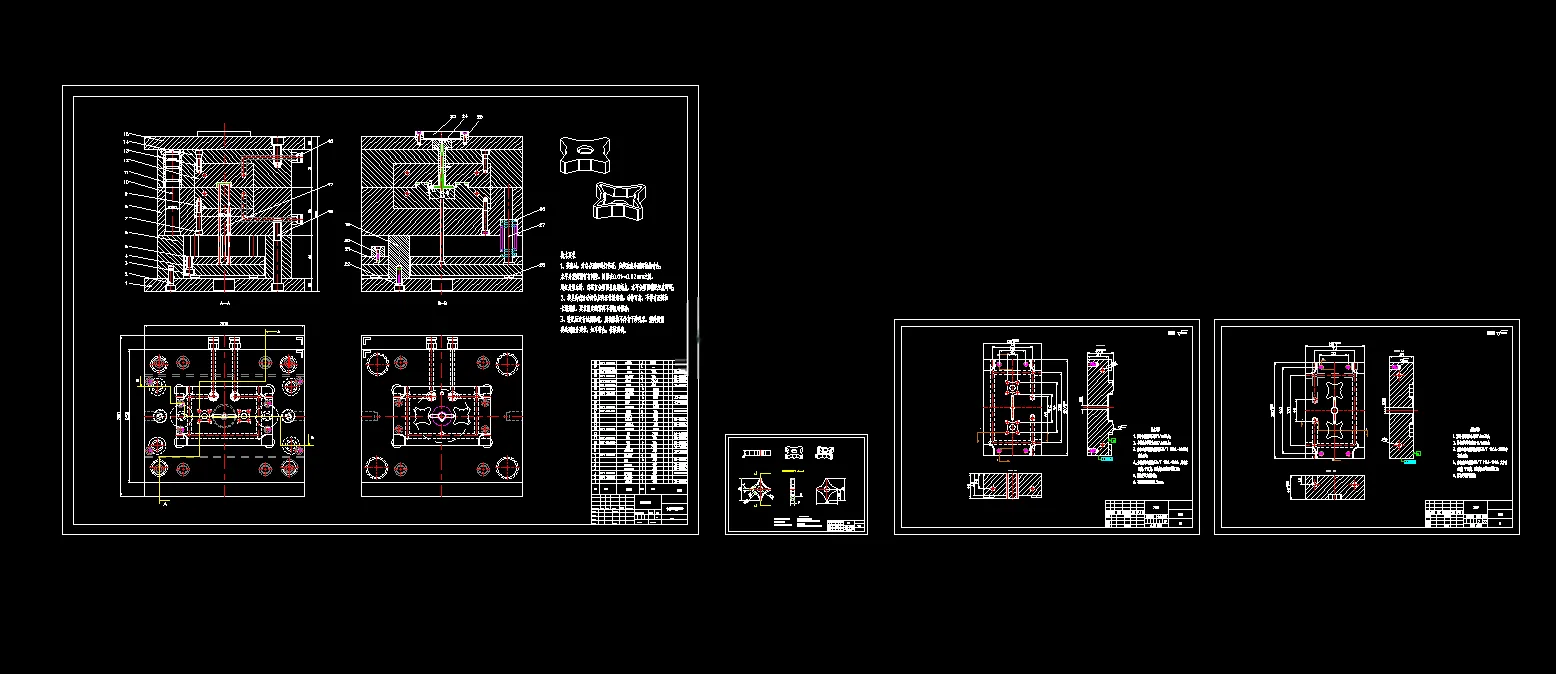

CAD版本图纸，共4张

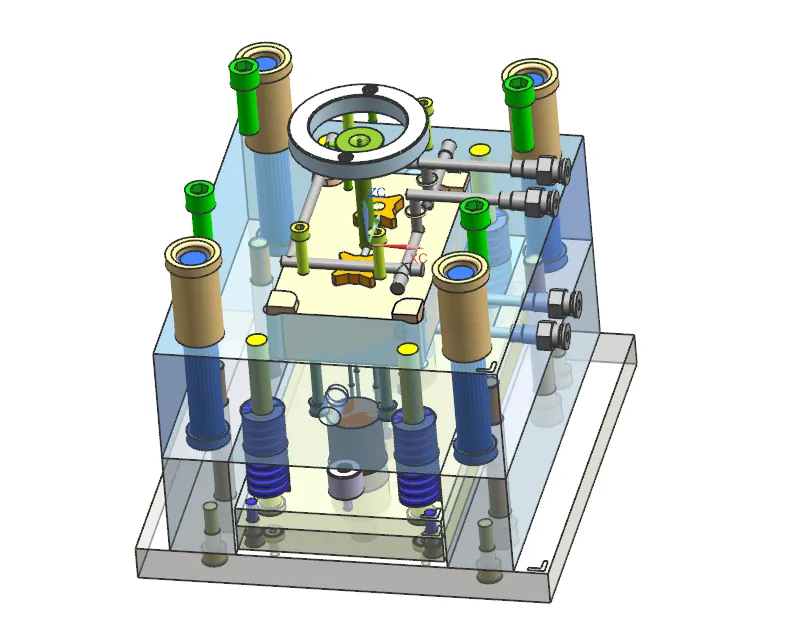

UG三维图一份

摘要

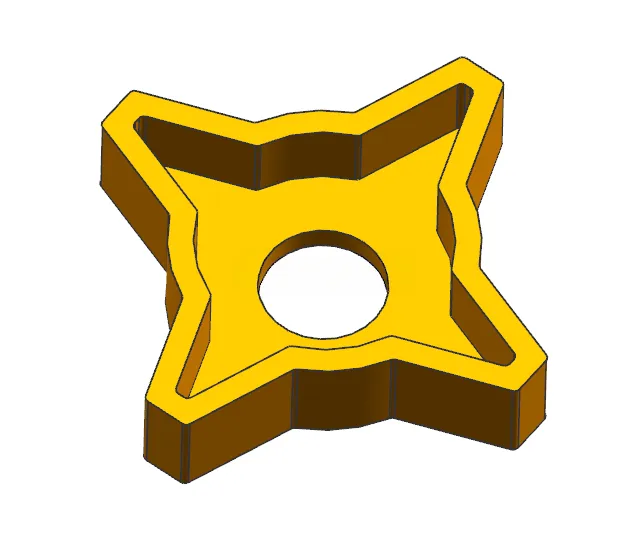

本文进行十字盖PP塑件一模两腔注塑模具设计，借助UG、CAD完成塑件与模具三维建模及二维图纸绘制。分析十字盖塑件结构，PP材料收缩率取1.8%，确定4级塑件精度与0.51°脱模斜度。选用水平分型面，设计侧浇口浇注系统，包含主流道、分流道、Z型拉料杆与冷料穴。成型零件采用整体镶嵌式型腔型芯，完成成型尺寸核算；采用推杆推出机构，设置环绕式冷却水道。选用CI2530A70B90C80国标C型两板模架，对XSZY250/160注塑机开展注射量、锁模力、开模行程、安装尺寸等参数校核。该模具结构简单可靠，便于维修，可实现十字盖塑件批量注塑生产。
