作品包括：

Word设计说明书1份

开题报告一份

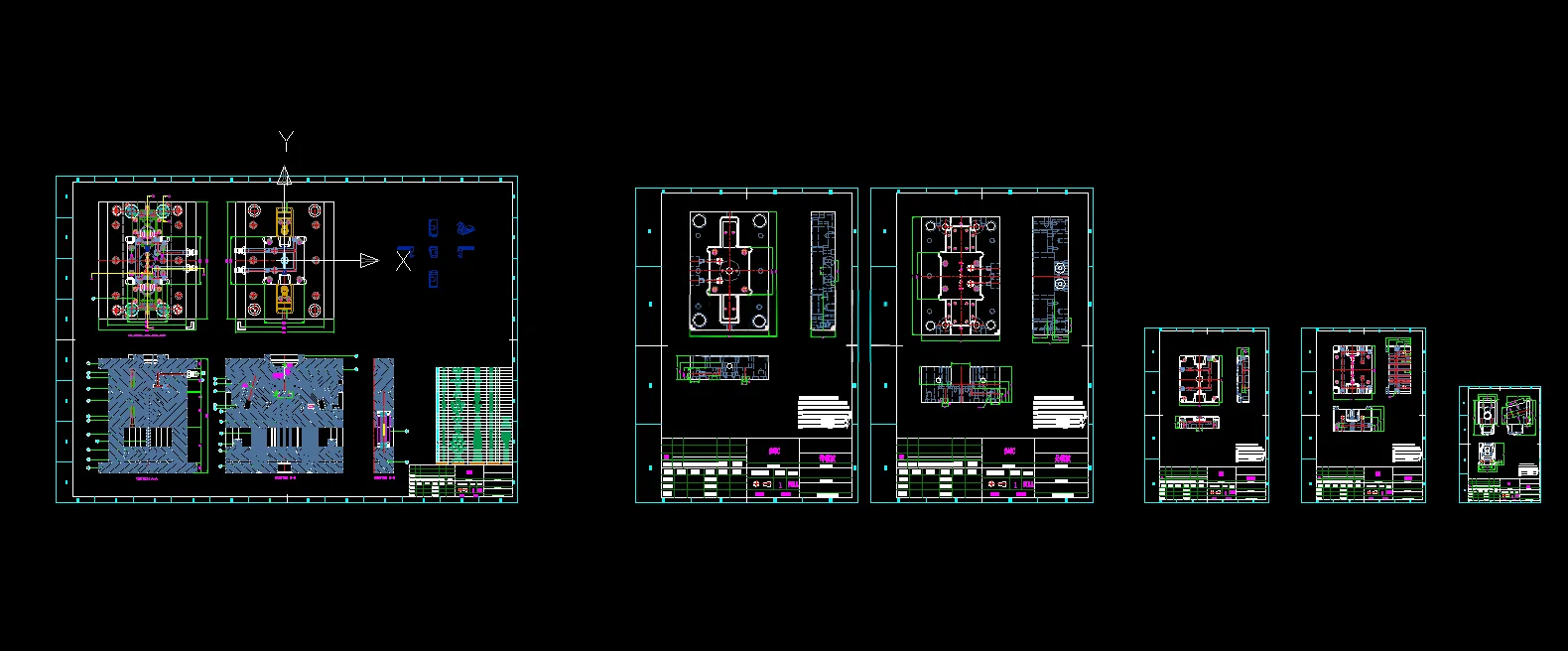

CAD版本图纸，共6张

UG三维图一份

摘要

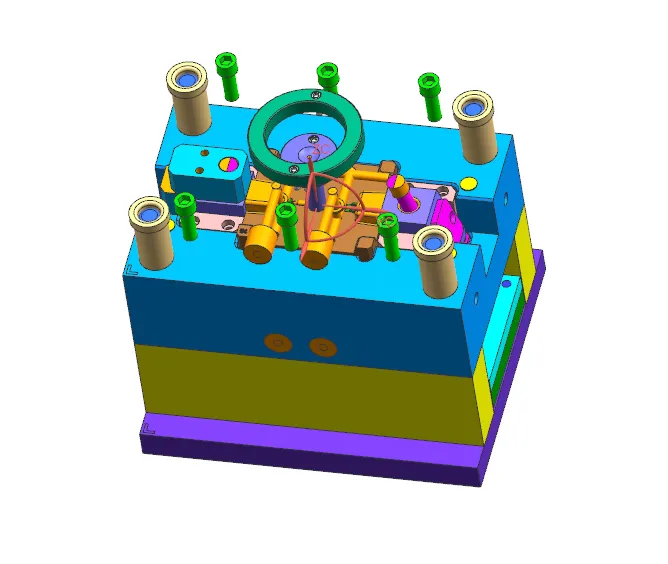

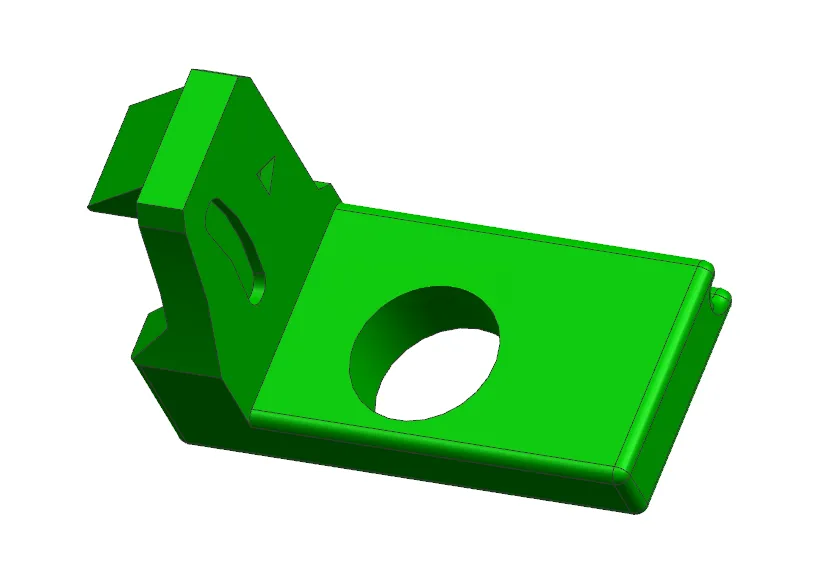

本文完成中通客车6107座椅支板ABS注塑模具设计，塑件存在侧孔倒扣，采用一模两腔布局，选用XSZY125/90注塑机，完成注射量、锁模力、开模行程等校核。分型面设于塑件最大轮廓处；浇注系统设计主流道、圆形分流道、矩形侧浇口与Z型冷料穴，依靠分型面、推杆间隙排气；动定模布置φ8环绕式冷却水道。成型零件采用组合式型腔型芯，按收缩率完成尺寸计算与模板强度校核；侧孔采用斜导柱滑块抽芯机构，计算抽芯距、斜导柱角度与直径；顶出选用圆推杆顶出并校核强度，配备复位杆弹簧复位机构，选用CI2030标准模架。利用UG、CAD完成建模绘图，借助Moldflow对比两套浇口方案，分析充填、压力、熔接痕、气穴、翘曲变形，优选方案一，优化成型工艺，减少试模修模，保障塑件成型质量。
