作品包括：

Word设计说明书1份

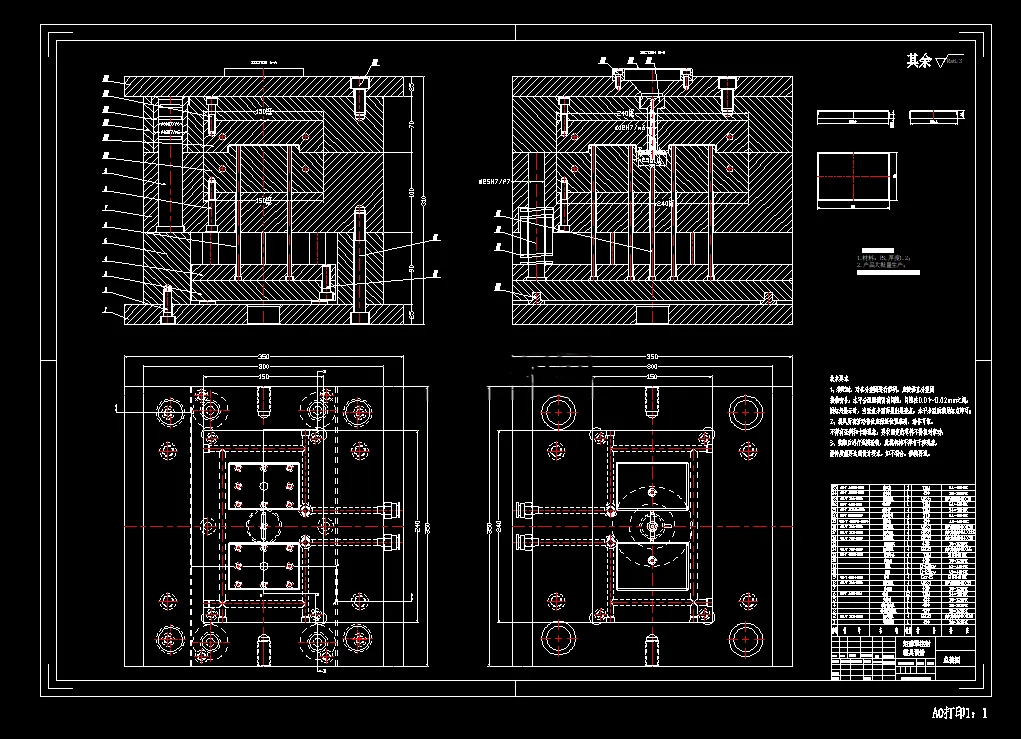

CAD版本图纸，共5张

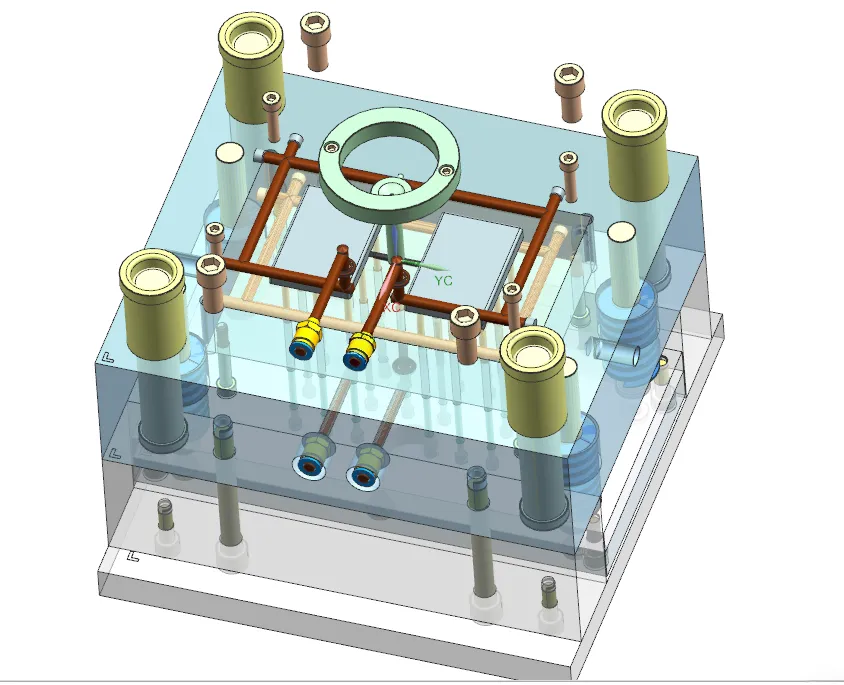

UG三维图一份

摘要

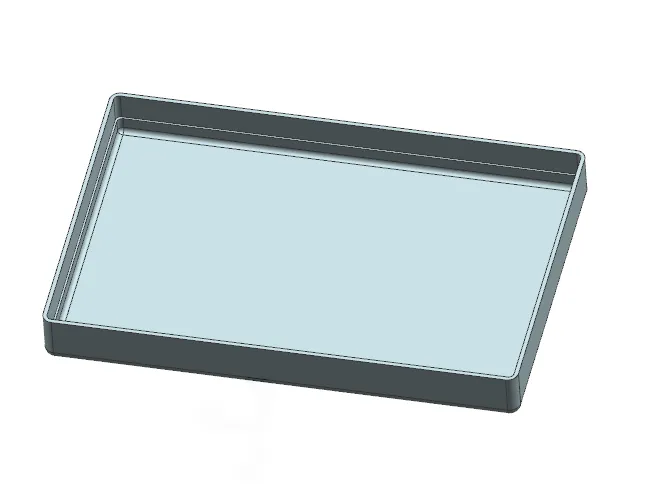

本文完成PS材质矩形罩注塑模具设计。对塑件开展成型工艺分析，塑件为外壳类零件，采用**一模两腔**单分型面布局，选用HTF80XA注塑机，完成注射量、锁模力、安装与开模行程等参数校核。分型面选取塑件最大轮廓位置；浇注系统采用侧浇口，设计圆锥形主流道、圆形分流道、Z型冷料穴与拉料杆，依靠分型面及零件间隙实现排气，配备导柱导套导向机构。成型零件采用分体式型腔型芯，依据PS收缩率完成型腔、型芯尺寸与公差计算；顶出选用推杆顶出机构；动定模布置φ8环形冷却水道均衡模温。选用CI型标准模架并校核相关尺寸，借助CAD完成二维图纸绘制，整套模具结构简单可靠，可实现矩形罩稳定注塑生产。
