作品包括：

Word设计说明书1份

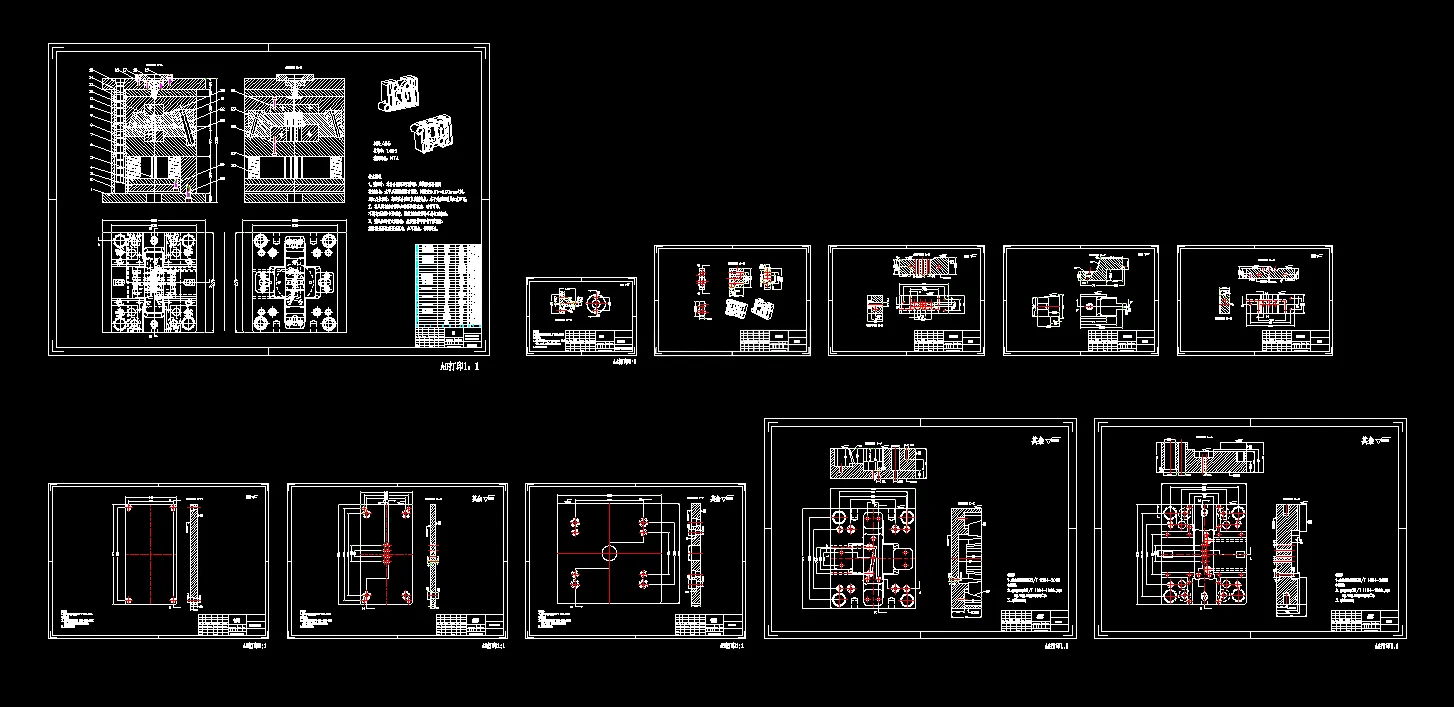

CAD版本图纸，共11张

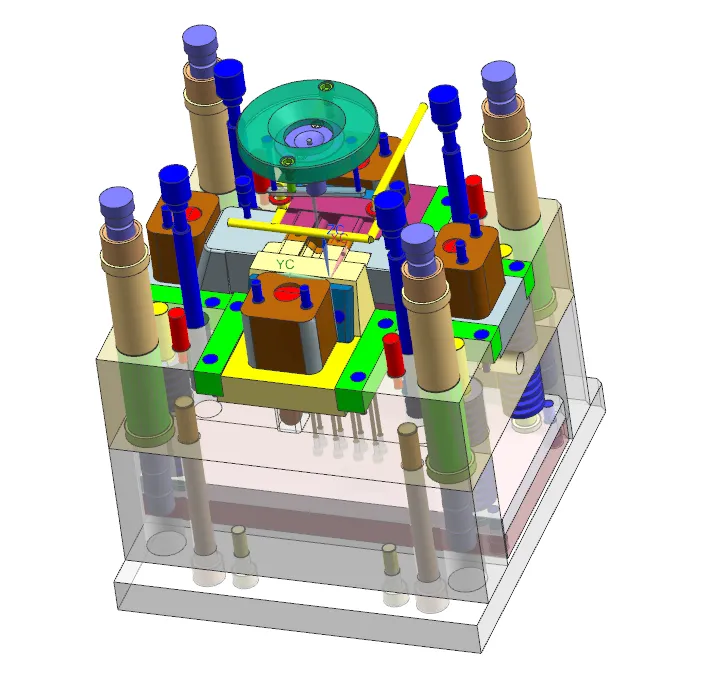

UG三维图一份

摘要

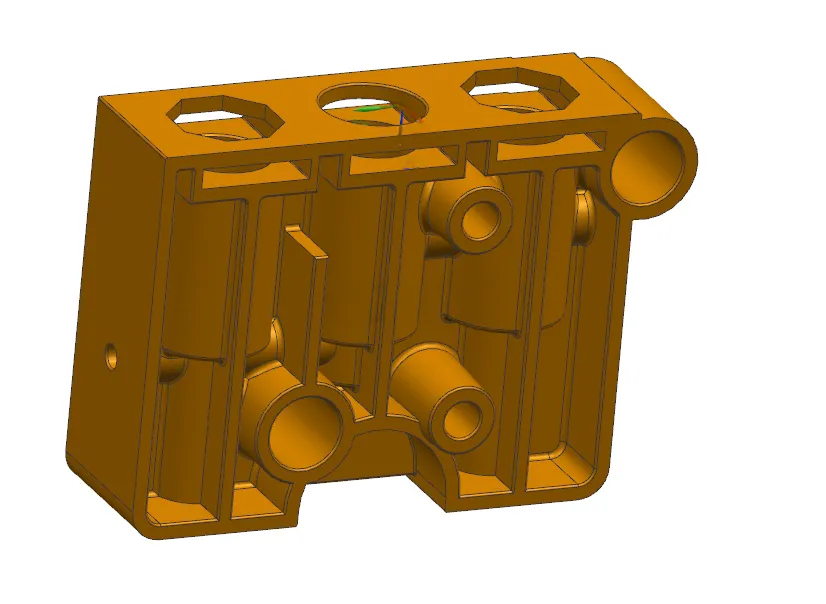

本文完成PP材质电视机连接件三板式注塑模具设计，塑件为薄壳结构，采用**一模一腔**布局，选用G54S200注塑机，完成注射量、锁模力、安装及开模行程校核。分型面选塑件最大轮廓处；浇注系统采用点浇口，设计主流道、圆形分流道、冷料穴与圆锥形拉料杆，依靠分型面和推杆间隙排气。成型零件采用组合式型腔型芯，按PP收缩率完成尺寸计算；顶出选用多根推杆顶出，采用复位杆加弹簧双重复位；动定模布置φ6环形冷却水道。选用FCI标准三板模架，配备导柱导套导向机构。利用Moldflow开展模流仿真，完成网格修复、浇口方案对比，分析填充、熔接痕、气穴、冷却、收缩与翘曲，优化成型方案，整套模具结构可靠，可实现塑件批量注塑生产。
