作品包括：

Word设计说明书1份

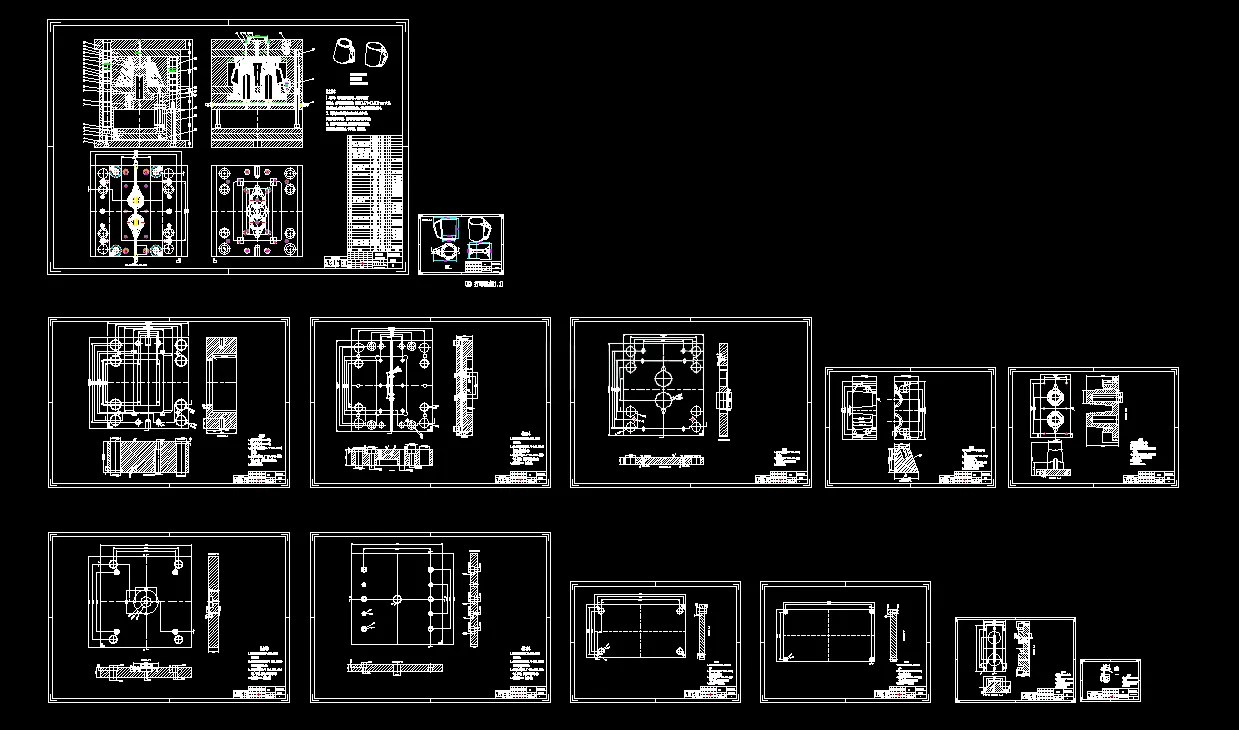

CAD版本图纸，共13张

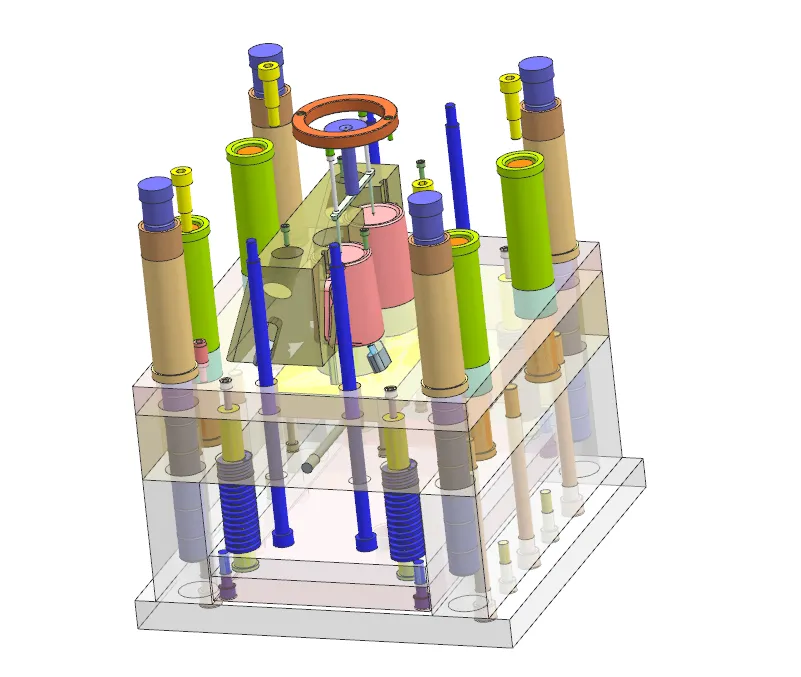

UG三维图一份

摘要

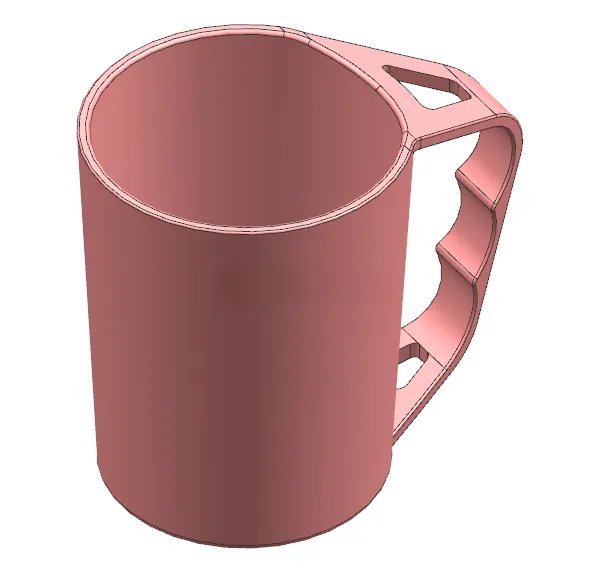

本文完成PP材质带手柄漱口杯注塑模具设计，塑件手柄存在侧向倒扣，采用**一模两腔**布局，选用XSZY1000/450注塑机，完成注射量、锁模力、注射压力、安装尺寸及开模行程校核。分型面设于塑件底部最大轮廓处；浇注系统采用点浇口，设计主流道、梯形分流道、梯形冷料穴与拉料杆，依靠分型面间隙实现自然排气。成型零件采用镶嵌式型腔型芯，按PP收缩率完成尺寸计算并校核模板强度；手柄倒扣采用斜导柱滑块侧向抽芯机构；顶出选用推板推出，搭配复位杆加弹簧复位；动定模布置φ10环绕式冷却水道。选用龙记细水口标准模架，借助UG、CAD完成三维建模与二维图纸绘制，整套模具结构合理，可实现漱口杯稳定批量注塑生产。
