作品包括：

Word设计说明书1份

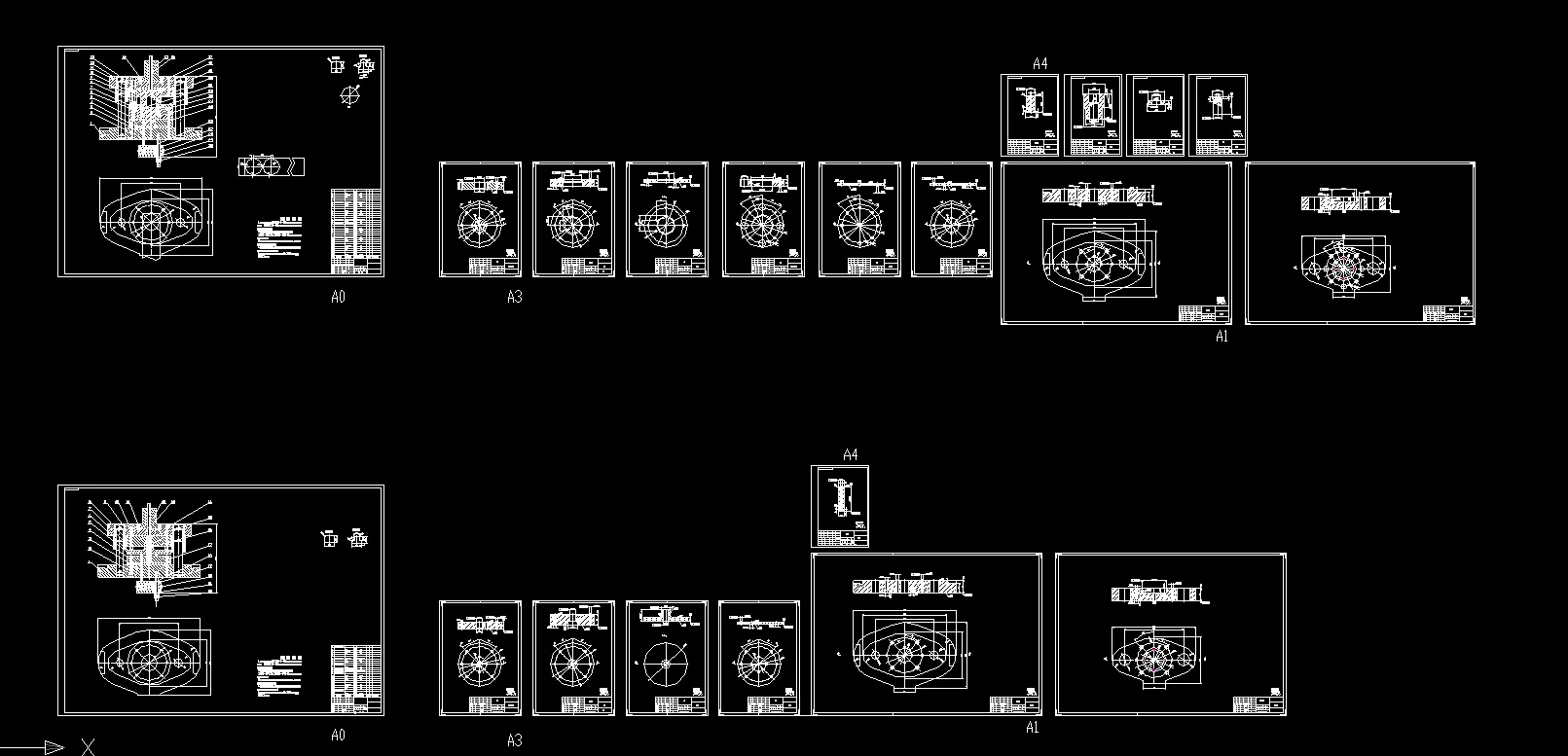

CAD版本图纸，共21张

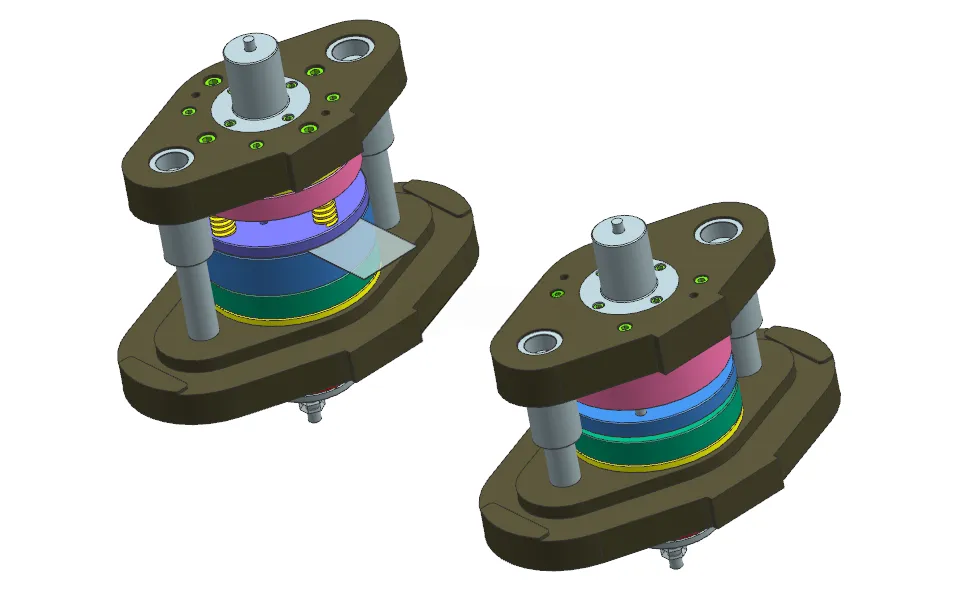

UG三维图一份

摘要

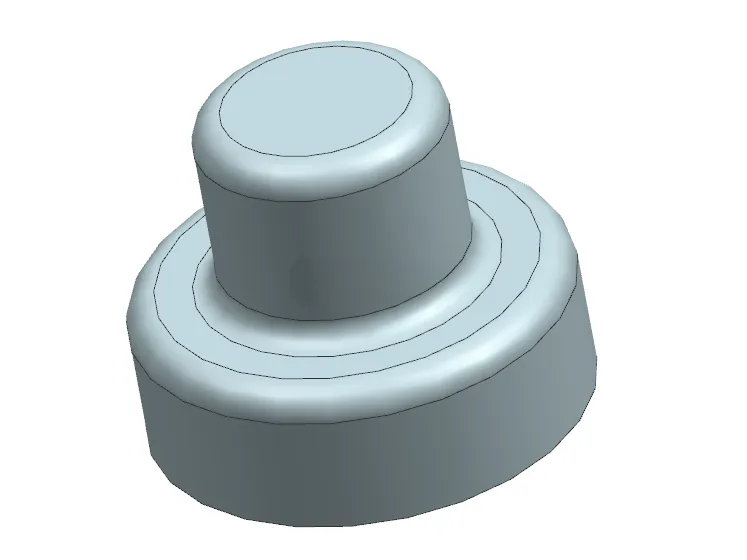

本文完成Q235材质创意酒杯冲压模具设计，工件厚度1mm，属于带凸缘阶梯拉深件。先开展冲压工艺分析，计算修边余量、毛坯展开直径，校验拉深系数，确定需两次拉深成型，对比多种加工方案，选定落料拉深复合模加后续拉深模两套模具的生产方案；完成有废料排样，计算搭边、送料步距、条料宽度，得出材料利用率75.07%。 计算凸凹模刃口尺寸与公差，核算落料、拉深工艺力并初选压力机，完成压力中心校核。分别对落料拉深复合模、二次拉深模进行结构设计，包含凸凹模、压边卸料、定位、导柱导套、模架、固定板等零部件，校核压力机参数，说明模具工作流程。借助UG完成三维建模，该套模具可实现酒杯批量冲压生产。
