作品包括：

Word设计说明书1份

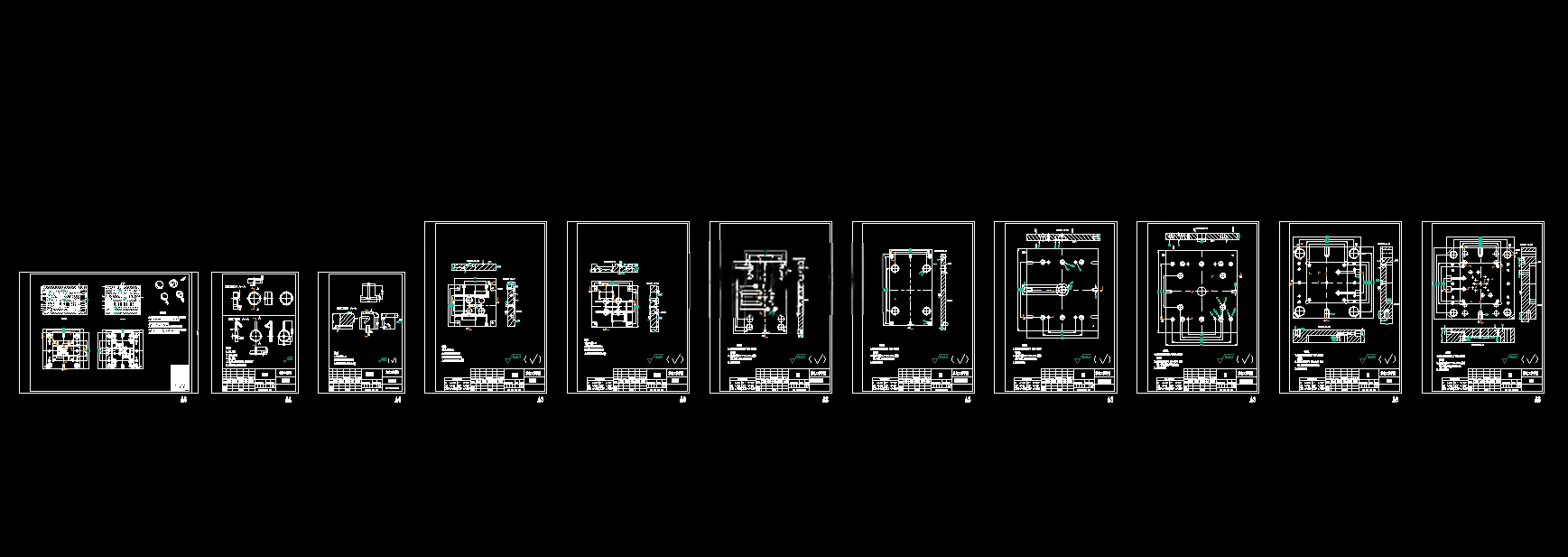

CAD版本图纸，共11张

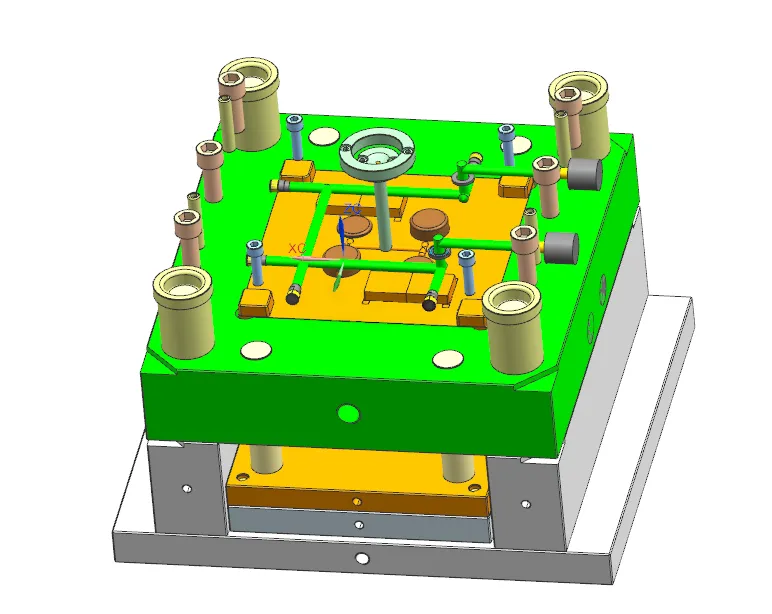

UG三维图一份

摘要

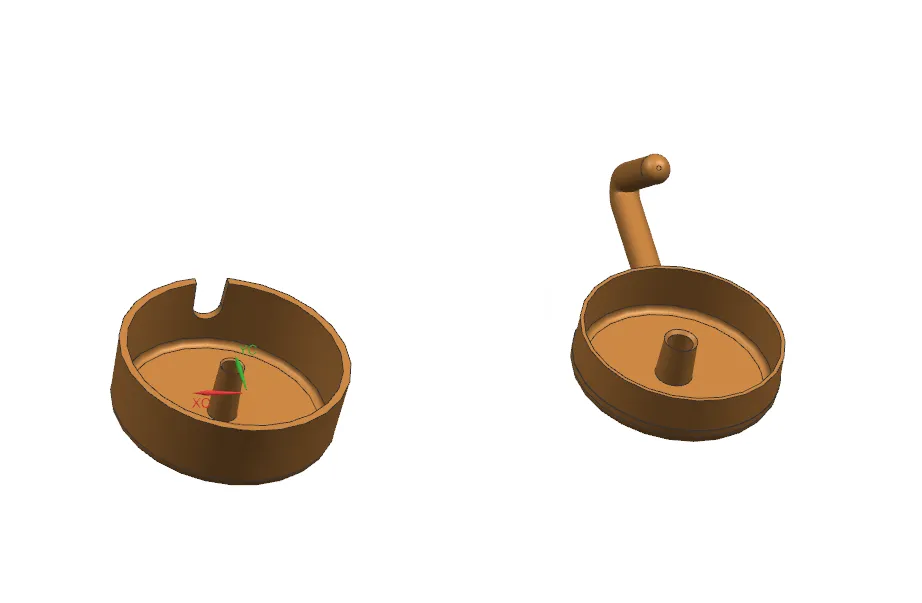

本设计为塑料挂钩注塑模具设计，塑件采用ABS材料，单件质量1.60g，重点尺寸精度MT4级，其余MT5级，塑件带有内侧倒扣，采用**一模四腔**布局，分型面设置在塑件下表面最大轮廓位置。 浇注系统设计锥形主流道、φ5mm圆形分流道、侧浇口，配置Z型拉料杆与冷料穴，依靠分型面及推杆间隙实现排气；型腔、型芯采用整体嵌入式结构，依据ABS收缩率完成成型尺寸计算。冷却系统采用直径8mm循环水冷回路，保证冷却均匀。脱模机构选用多根φ2.5mm圆柱推杆推出；针对内部倒扣采用**斜销（斜顶）抽芯机构**，斜顶角度取6°，完成抽芯距离计算；配置导柱导套导向。选用CI3335标准两板式模架与HTF80X1A注塑机，完成注射量、成型压力、锁模力、开模行程、模具安装尺寸的全部校核。借助UG完成三维建模，CAD绘制二维装配与零件图纸。整套模具结构合理，能够实现塑料挂钩大批量自动化注塑生产。
