作品包括：

Word设计说明书1份

开题报告一份

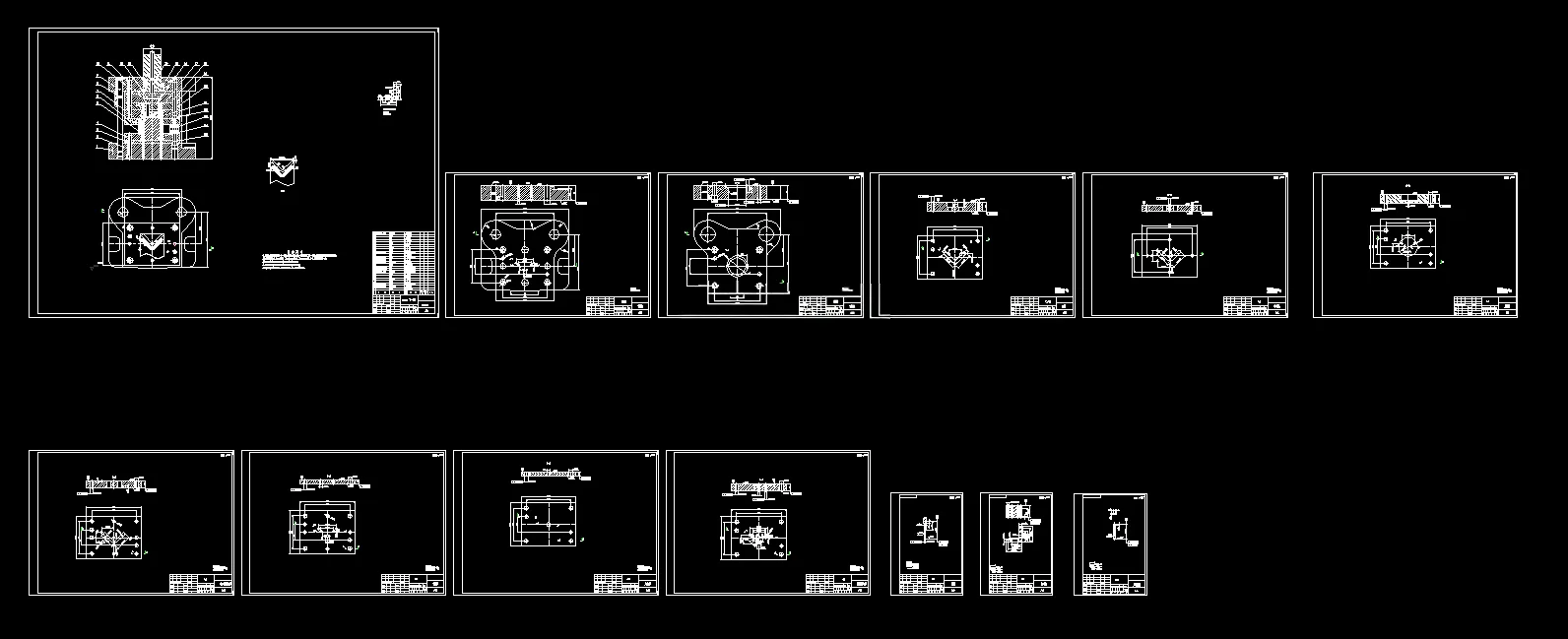

CAD版本图纸，共13张

UG三维图一份

数控编程一份

摘要

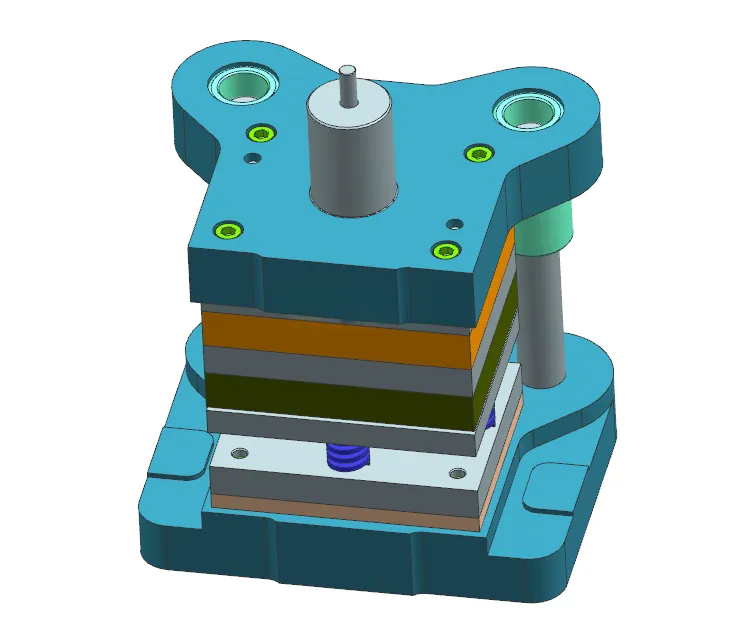

本设计为加强盖板倒装落料冲孔压印复合冲压模具设计，工件材料45钢，料厚2.5mm，大批量生产，零件包含外形落料、4个底孔冲孔与字符压印工序，未注尺寸按IT14级。对比多种工艺方案，选用复合模结构，采用有废料排样，确定搭边、送料步距与条料宽度，材料利用率64.86%。 计算落料力、冲孔力、卸料力、推件力及压印力，模具总冲压力418.3KN，求解压力中心，选用J2363开式压力机；查询冲裁间隙，采用配合加工法完成凸、凹模刃口及中心距尺寸计算。完成凹模、凸模、凸凹模、固定板、垫板等主要零部件结构与尺寸设计，凸模选用T8A，凸凹模选用Cr12并做淬火处理；采用弹性卸料、刚性推件出料，活动挡料销定位，选用后侧导柱标准模架、压入式模柄，螺钉销钉完成紧固。 对压力机冲裁力、滑块行程、模柄孔、闭合高度逐项校核，模具闭合高度不足，生产需加装垫板；制定模具装配、检验流程，利用UG完成凹模数控加工仿真，绘制模具三维模型与二维装配图。整套倒装复合模结构合理，可一次性完成落料、冲孔、压印，实现加强盖板高效批量冲压。
