作品包括：

Word设计说明书1份

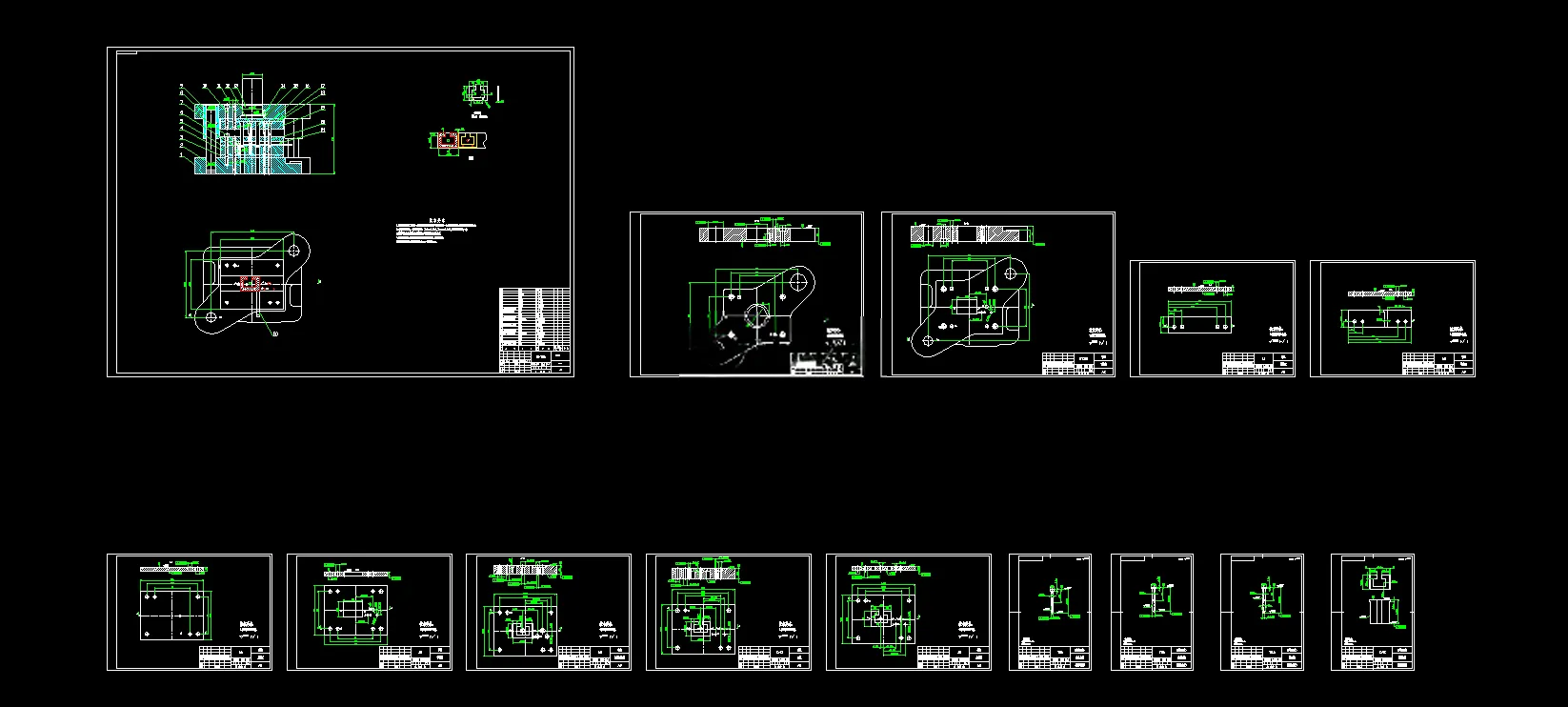

CAD版本图纸，共14张

UG三维图一份

摘要

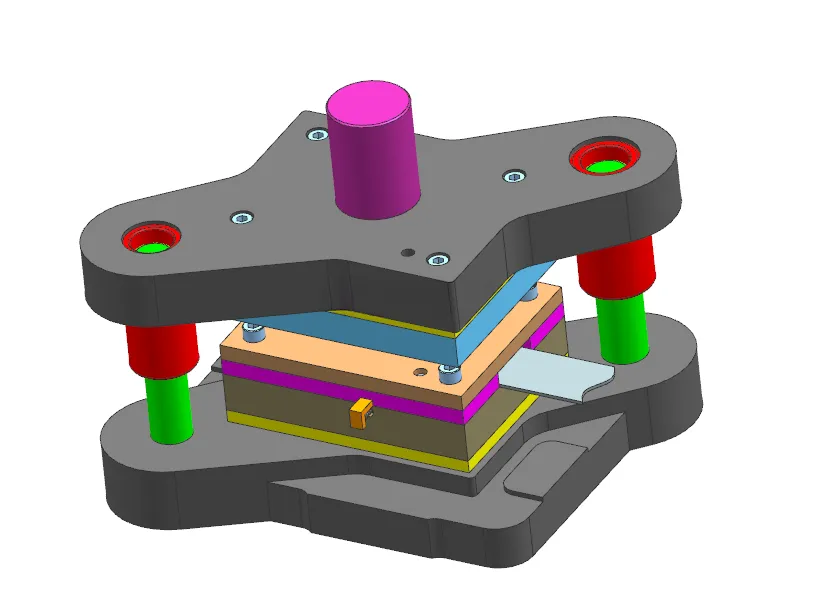

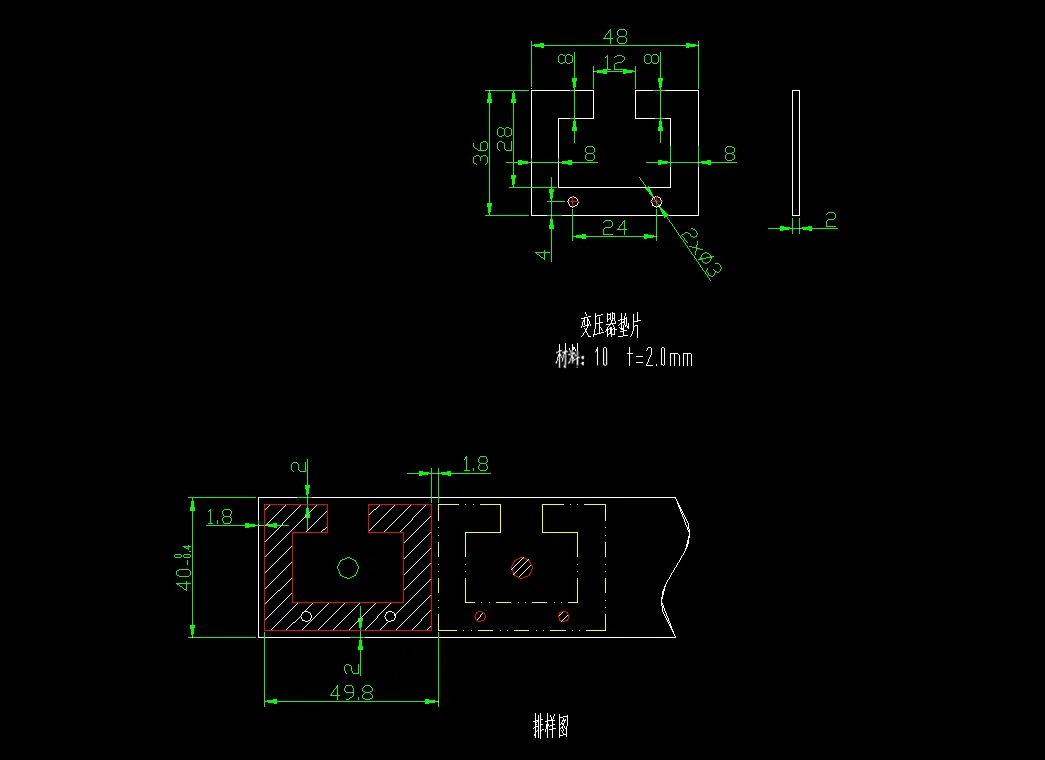

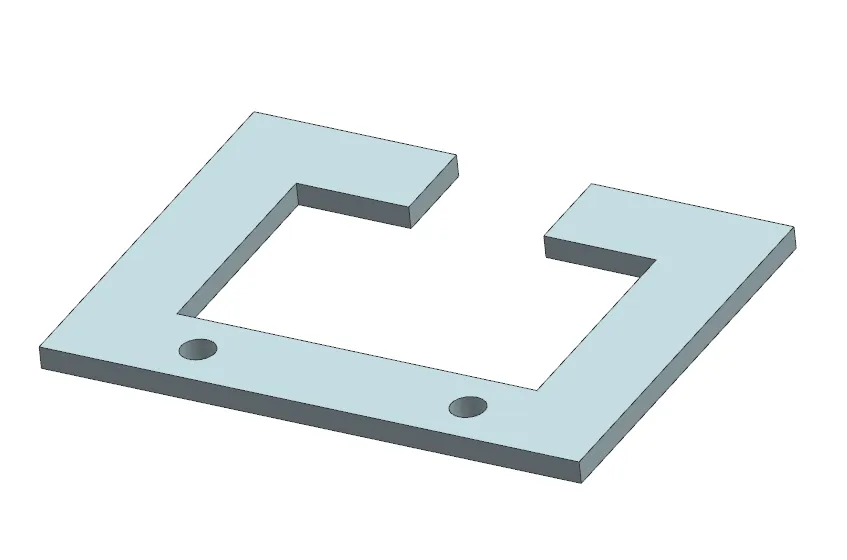

本设计为变压器垫片落料冲孔级进冲压模具设计，工件材料为10钢，板厚2mm，大批量生产，零件含外形落料与两处冲孔工序，精度按IT14级。对比单工序、复合模、级进模方案，确定采用级进模结构；选用有废料排样，计算搭边、送料步距、条料宽度，材料利用率49.8%。 计算冲裁力、卸料力、推件力，得到模具总冲压力270.6KN，求解模具压力中心；查询冲裁间隙，完成凸、凹模刃口尺寸计算，校核制造公差满足条件。完成凹模、凸模、固定板、垫板等主要零部件尺寸与结构设计，凸模采用台阶式固定，选用T8A淬火处理；卸料采用刚性卸料，刚性推件出料，依靠导料板与侧刃实现条料定位，选用对角导柱标准模架、压入式模柄。 选用J2335开式压力机，对冲裁力、滑块行程、模柄孔、模具闭合高度进行校核，因模具闭合高度偏小，生产时需加装垫块。明确模具装配、检测流程，绘制装配与三维图纸。整套级进模具结构合理，可实现变压器垫片连续自动化冲压加工。
