作品包括：

Word设计说明书1份

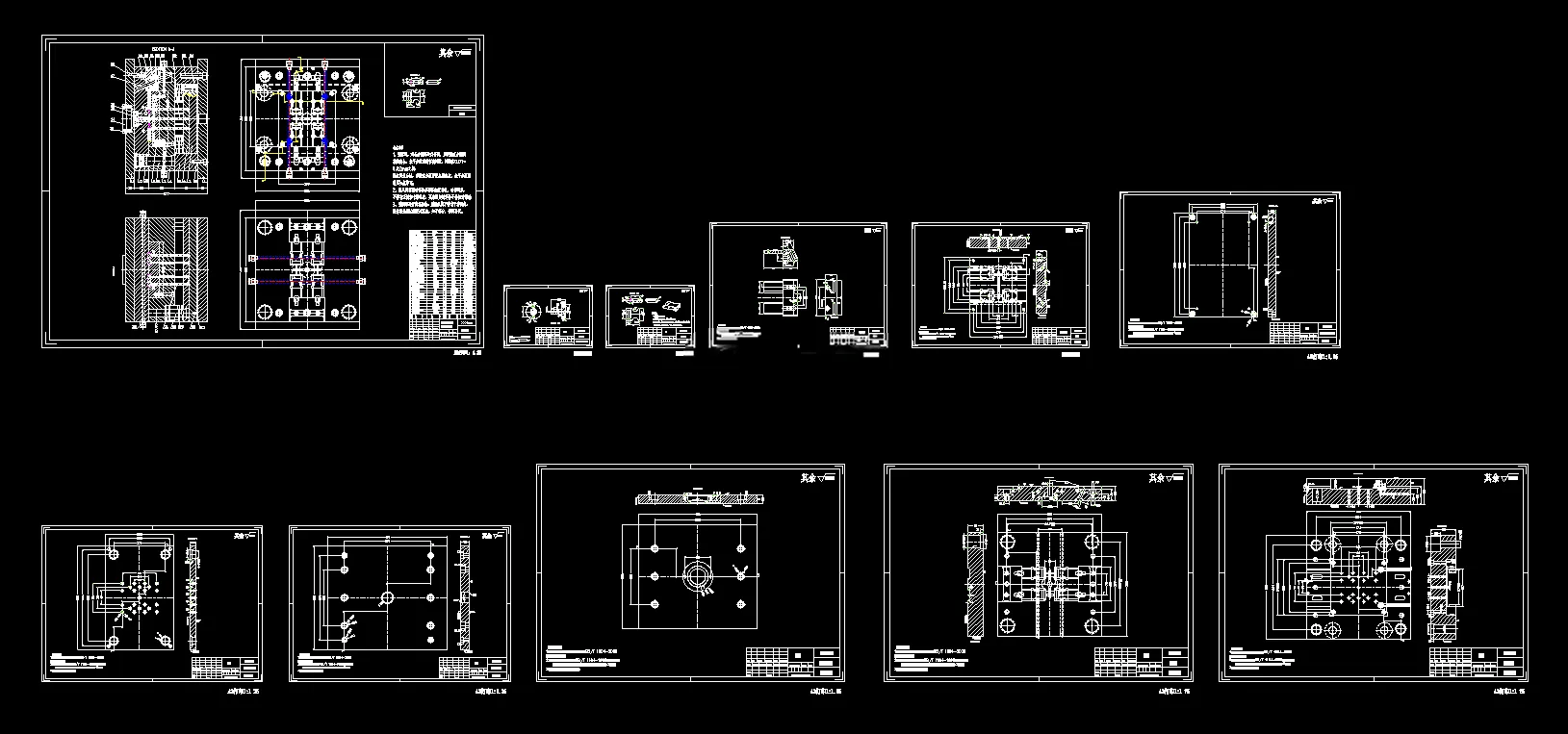

CAD版本图纸，共11张

UG三维图一份

摘要

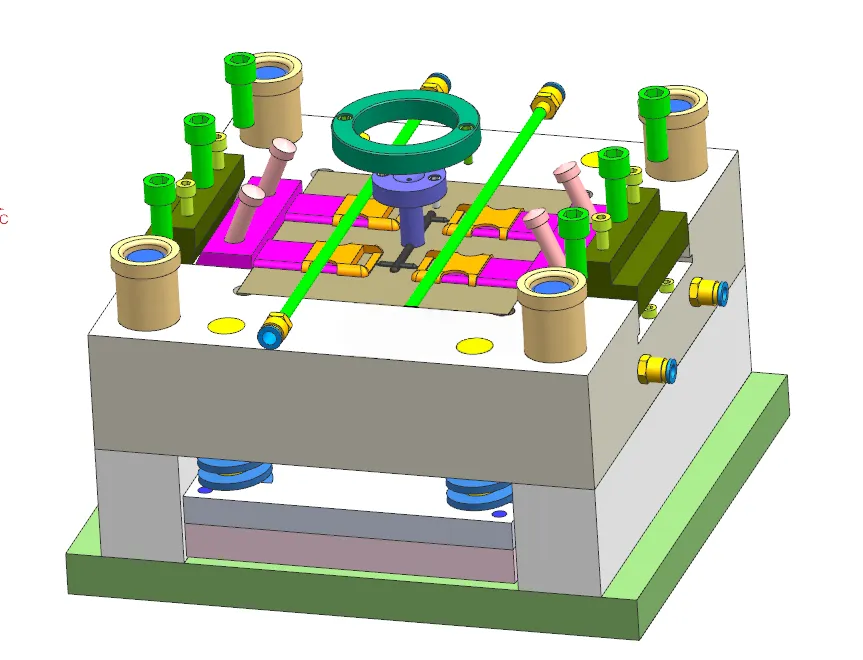

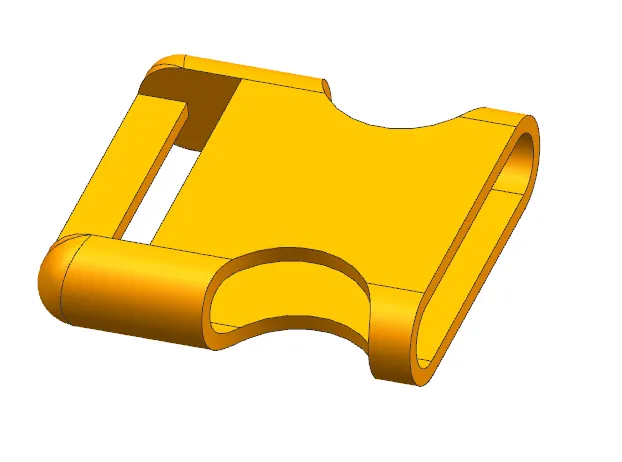

本课题针对 PP 材质书包扣开展注塑模具设计，塑件外形 46×42×12mm，精度 MT4MT5，借助 UG、CAD 完成塑件与模具三维建模、二维装配及零件图纸绘制，采用**一模四腔两板模**结构，选用 XSZY250/160 注塑机。 分型面设置在塑件底部最大轮廓面；浇注系统包含锥形主流道、圆形截面分流道、侧浇口，配置 Z 型冷料穴与拉料杆，并完成剪切速率校核，依靠分型面与零件装配间隙实现排气。成型零件采用镶嵌式型腔、型芯，按 PP 收缩率 1.6% 完成成型尺寸计算，同时完成模仁侧壁强度校核。 塑件存在侧向倒扣，采用**斜导柱滑块抽芯机构**，完成抽芯距、抽芯力与斜导柱长度计算；脱模采用多根推杆顶出，搭配复位杆弹簧复位机构；冷却采用环绕式水冷管道，计算冷却热量与冷却水流量，水道直径取 8mm。 选用龙记 CI 型标准大水口模架，依次校核注射量、锁模力、注射压力、安装尺寸、开模行程，各项参数均满足注塑机使用条件。整套模具结构合理，可实现书包扣批量注塑生产。
