作品包括：

Word设计说明书1份

开题报告一份

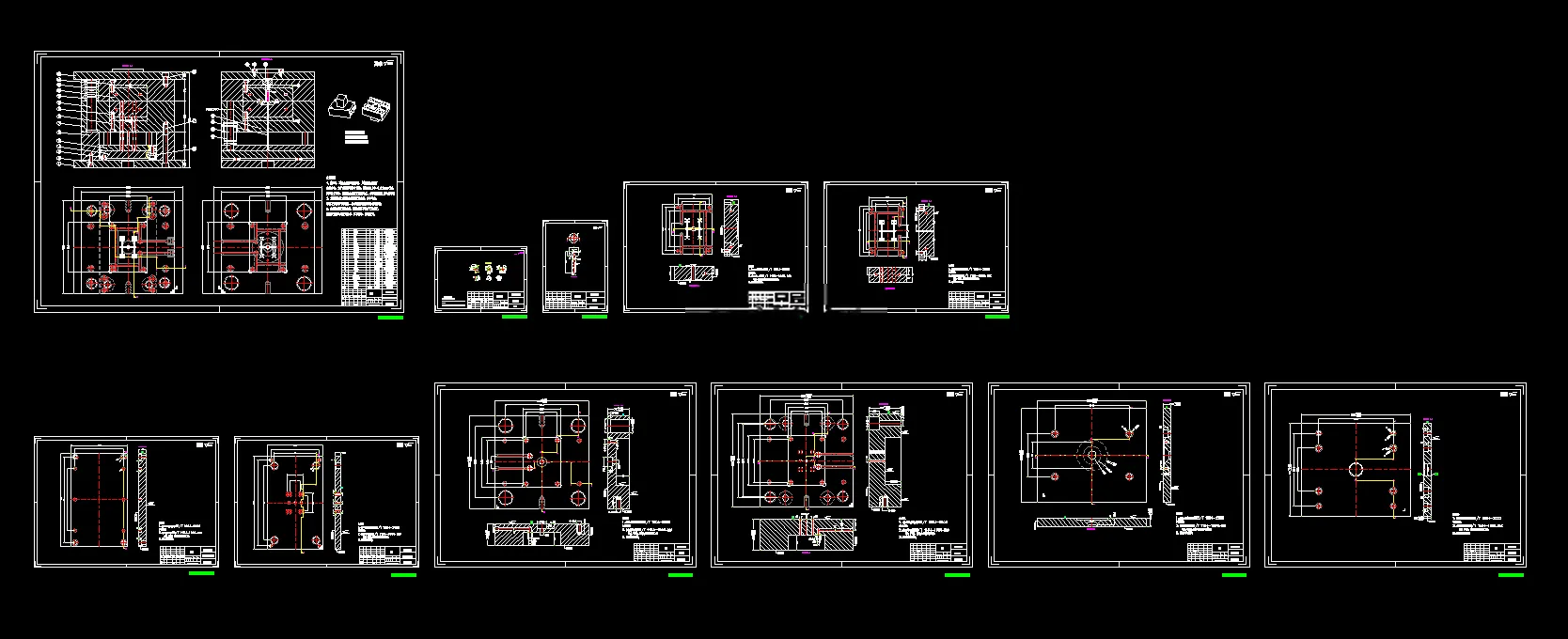

CAD版本图纸，共11张

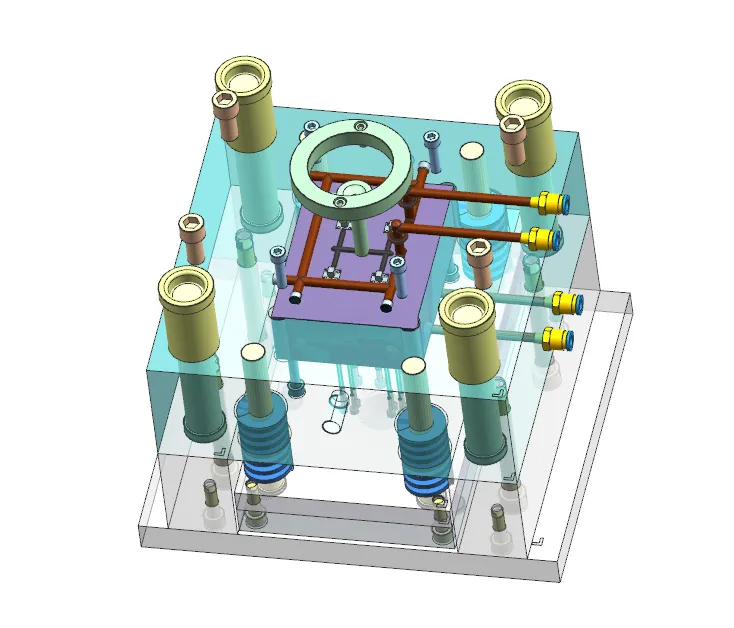

UG三维图一份

摘要

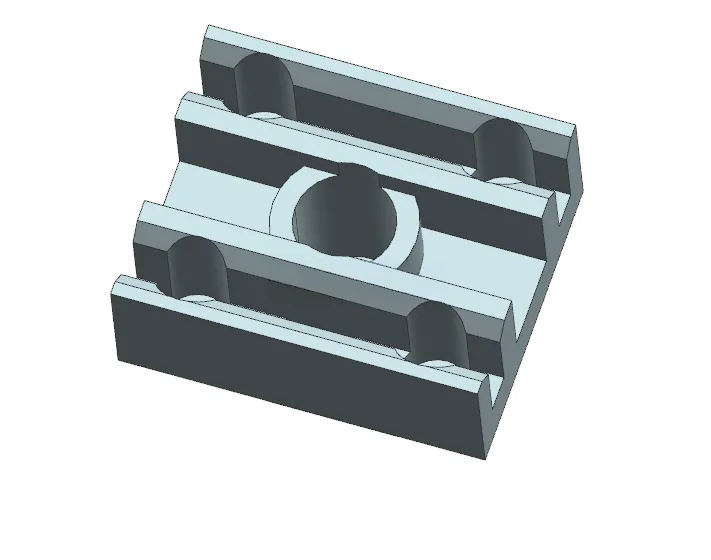

本设计对象为 PA66 材质拨动块塑件，塑件尺寸较小，壁厚 0.993.50mm，精度 MT4MT5，采用 UG 完成三维建模、CAD 绘制工程图纸。模具选用**一模四腔**对称排布，采用国标 CI 型（C 类）两板大水口标准模架 CI3030A70B100C90。 分型面选取塑件底部最大轮廓平面；浇注系统采用侧浇口、圆形截面分流道，搭配 Z 型拉料杆冷料穴；成型零件采用整体镶嵌式型腔、型芯，按 PA66 平均收缩率 1.6% 完成成型尺寸计算，并对型腔侧壁、底板做强度刚度校核。依靠分型面、推杆配合间隙实现自然排气。 推出机构采用**4 根推杆顶出**实现塑件脱模；冷却系统选用矩形环绕式冷却水道。选定 XSZY250/160 卧式注塑机，对注射量、锁模力、开模行程、模具安装与顶出尺寸逐项校核，均满足成型要求。整套模具结构简单可靠，便于加工维修，适合该拨动块塑件批量注塑生产。
