作品包括：

Word设计说明书1份

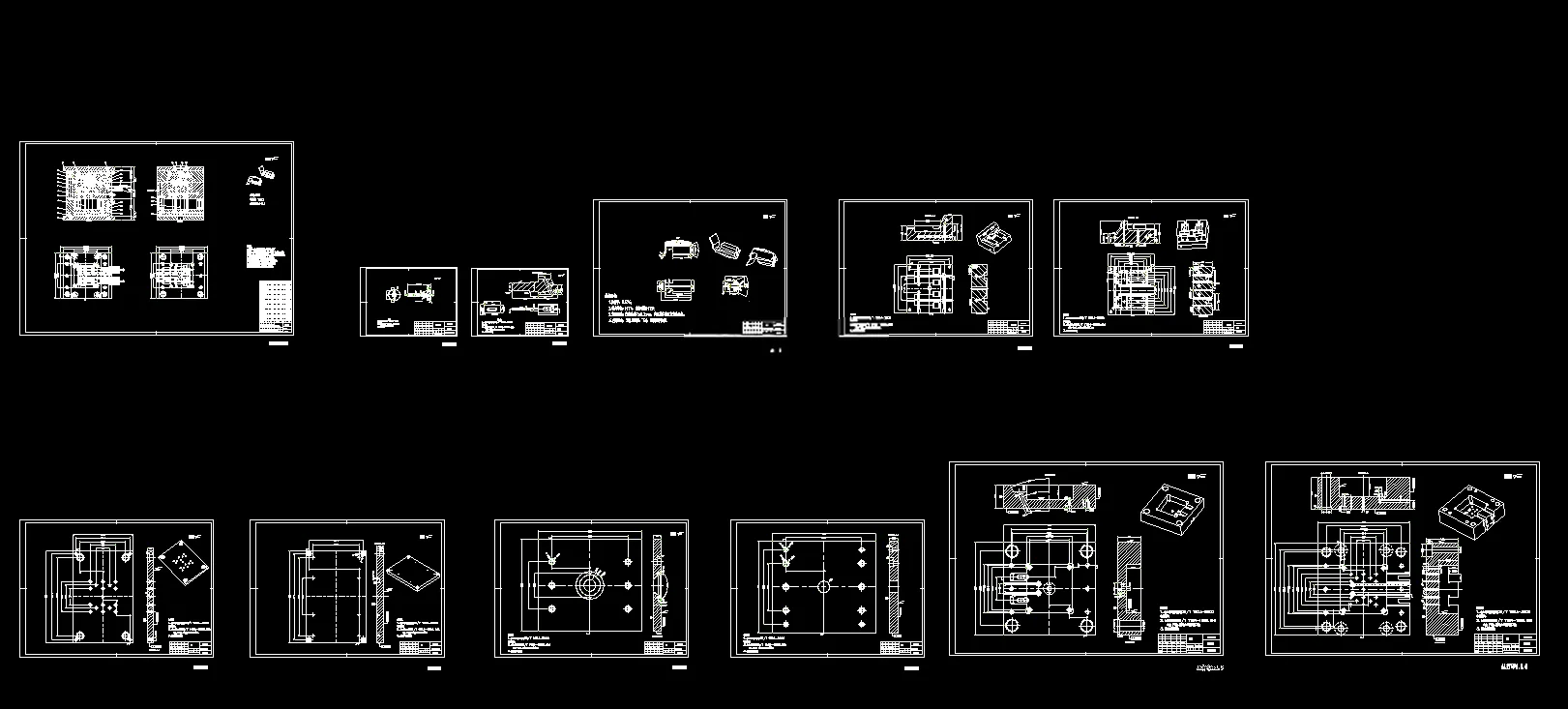

CAD版本图纸，共12张

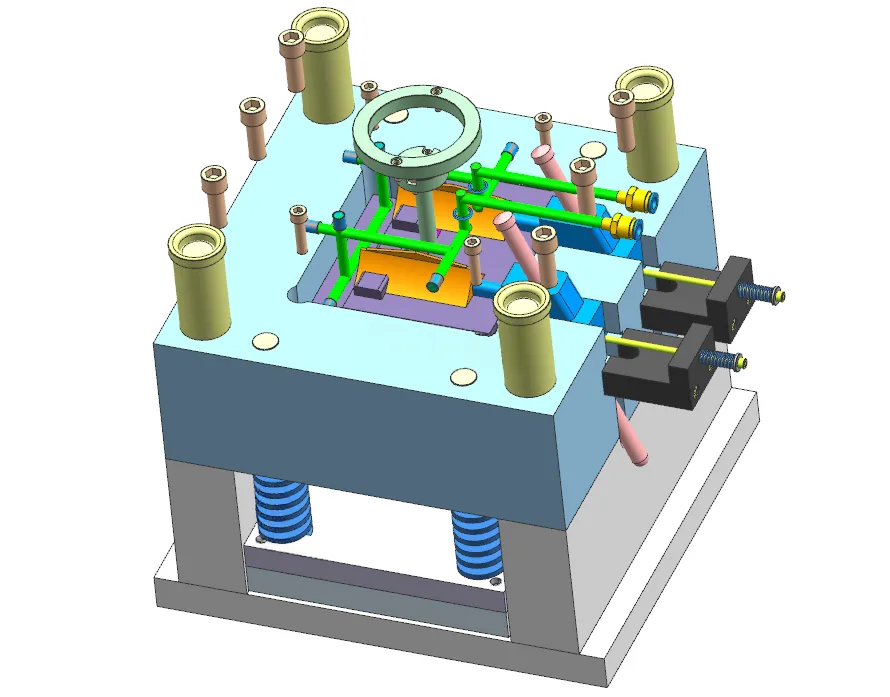

UG三维图一份

摘要

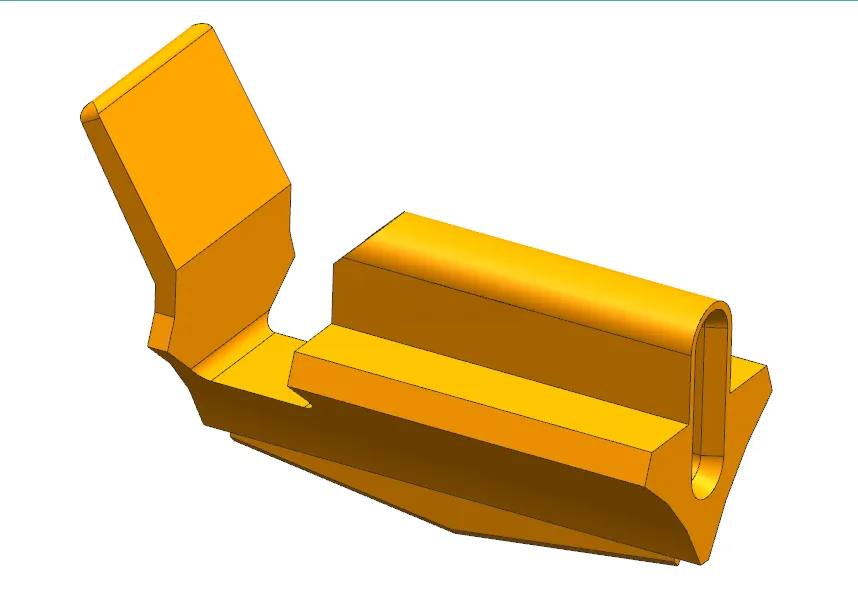

本设计对象为 ABS 材质榨汁机刀架，塑件侧面存在倒扣结构，采用 UG、CAD 完成建模出图，选用一模两腔布局。根据塑件最大轮廓确定分型面，浇注系统设计主流道、圆形分流道、侧浇口与 Z 型冷料穴，依靠分型面和推杆间隙实现排气，布置环绕式冷却水道保障模温均匀。 成型零件采用镶嵌式型腔、型芯，依据 ABS 收缩率完成成型尺寸计算，并对型腔侧壁、底板做强度校核。针对侧面倒扣设计斜导柱滑块侧向抽芯机构，完成抽芯距、斜导柱倾角与直径计算；脱模选用多根圆形推杆顶出，搭配复位杆弹簧复位机构。选用 CI 型标准模架与 XSZY500/350 注塑机，对注射容量、锁模力、开模行程、安装尺寸逐项校核。 借助 Moldflow 开展模流仿真，完成网格修复，分析充填时间、VP 切换压力、熔接痕、气穴、温度与翘曲变形，模拟结果显示充填均衡，变形量满足装配使用要求，可对实际试模提供参考。整套模具结构完整，能够实现榨汁机刀架自动化批量注塑生产。
