作品包括：

Word设计说明书1份

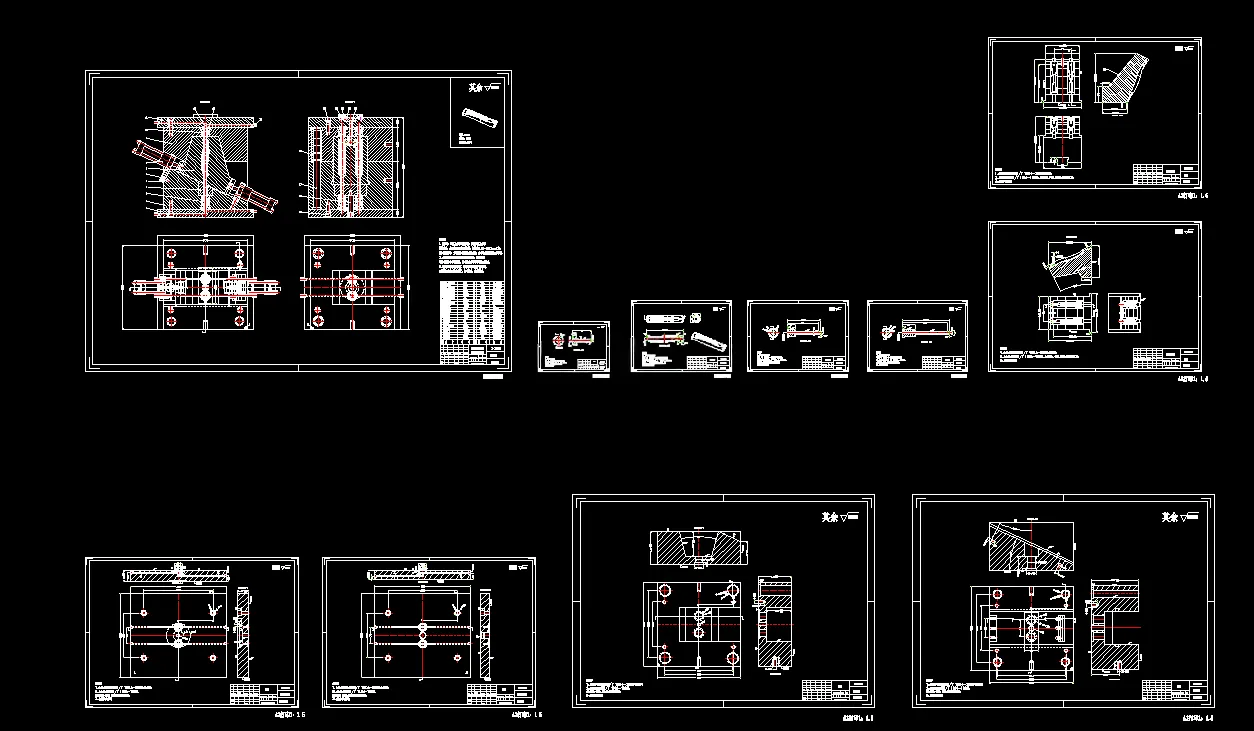

CAD版本图纸，共12张

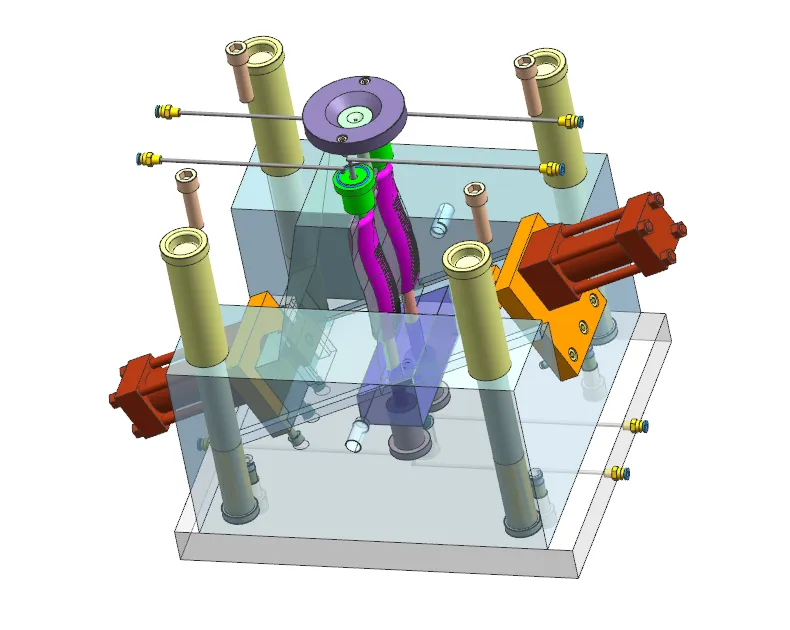

UG三维图一份

摘要

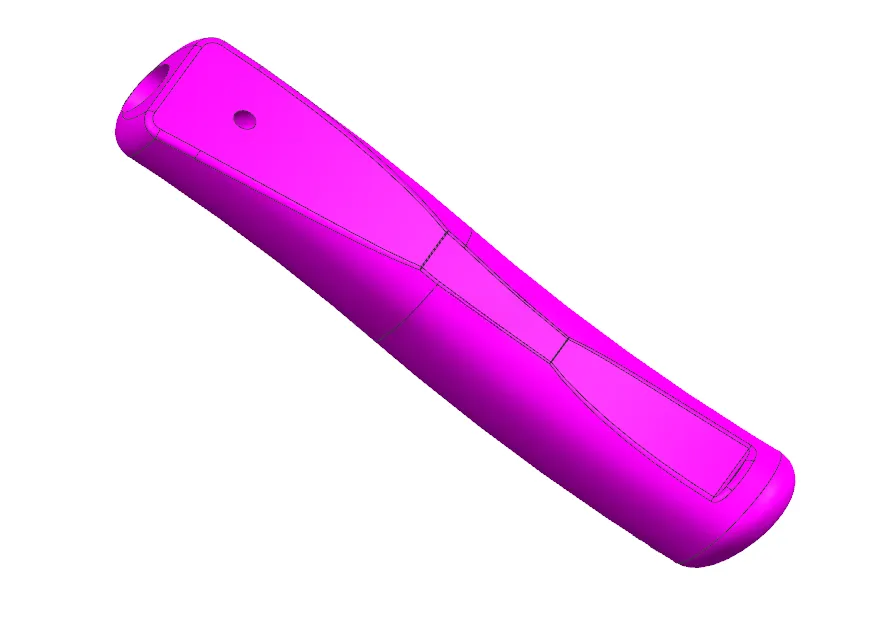

本课题针对 PA66 材质中空手柄开展注塑模具设计，塑件侧边存在倒扣，精度 MT4MT5，采用一模两腔布局，借助 UG 完成三维建模，CAD 绘制模具工程图。 分型面选取塑件最大轮廓底面；浇注系统设计圆锥形主流道、圆形分流道与侧浇口，配置冷料穴，依靠分型面间隙实现排气。成型零件选用镶嵌式型腔、型芯，按 PA66 收缩率 0.010 完成成型尺寸计算，并对型腔侧壁做强度校核。针对侧向倒扣采用斜导柱滑块抽芯机构，斜导柱倾角取 15°，核算抽芯距与滑块行程。 脱模采用推板推出机构，搭配复位杆弹簧复位机构，设计环绕式冷却水路。选用龙记 CI 型标准模架，型号 3535A140B200，匹配 XSZY500/350 注塑机，对注射量、锁模力、注射压力、安装尺寸、移模行程逐项校核。整套模具结构可靠，能够实现中空手柄塑件批量注塑生产。
