作品包括：

Word设计说明书1份

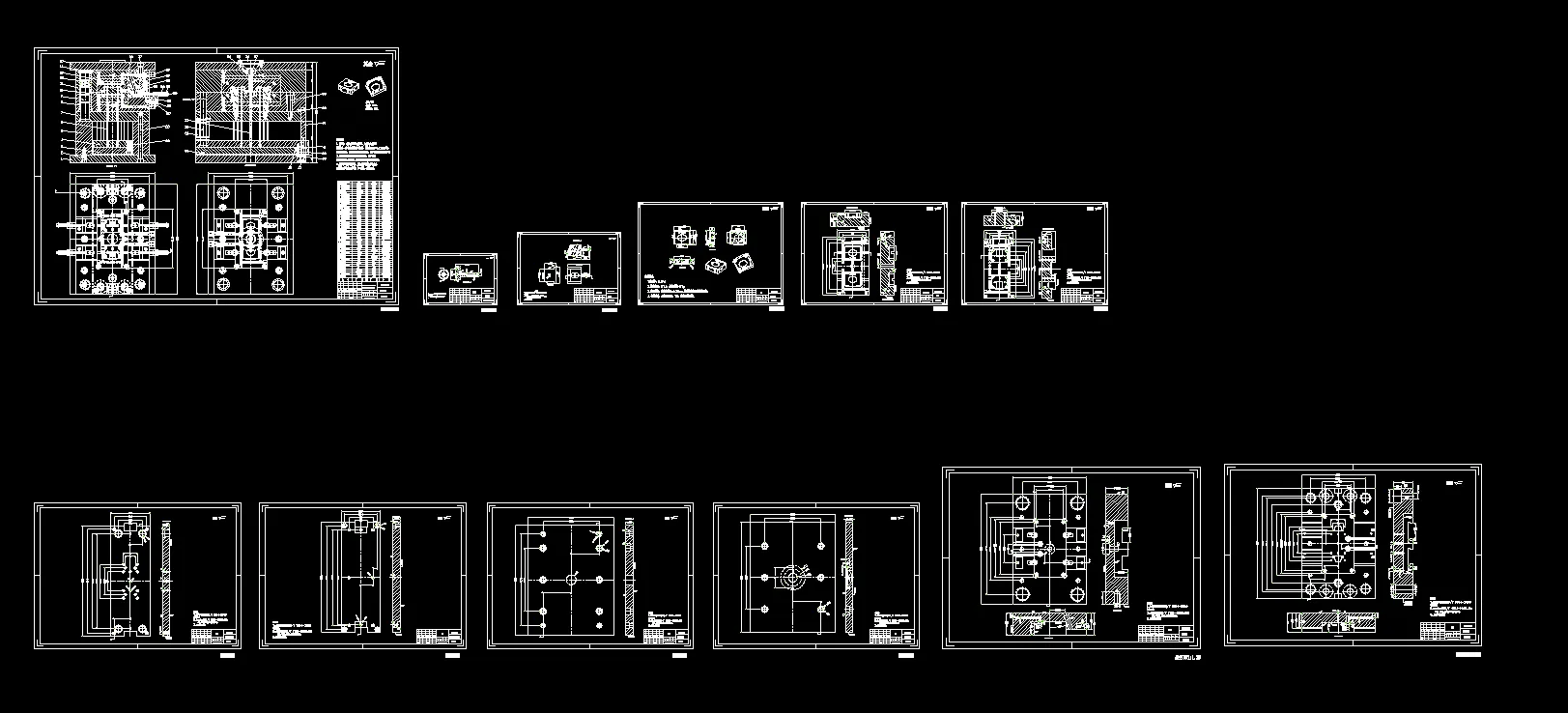

CAD版本图纸，共12张

UG三维图一份

摘要

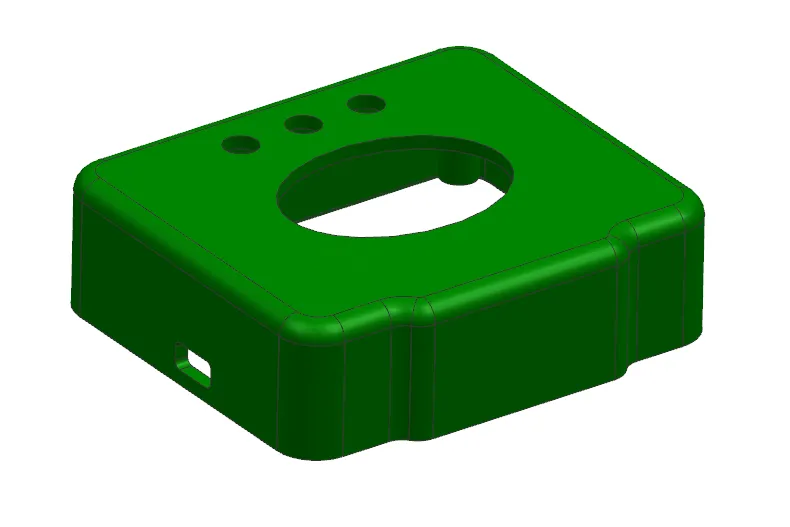

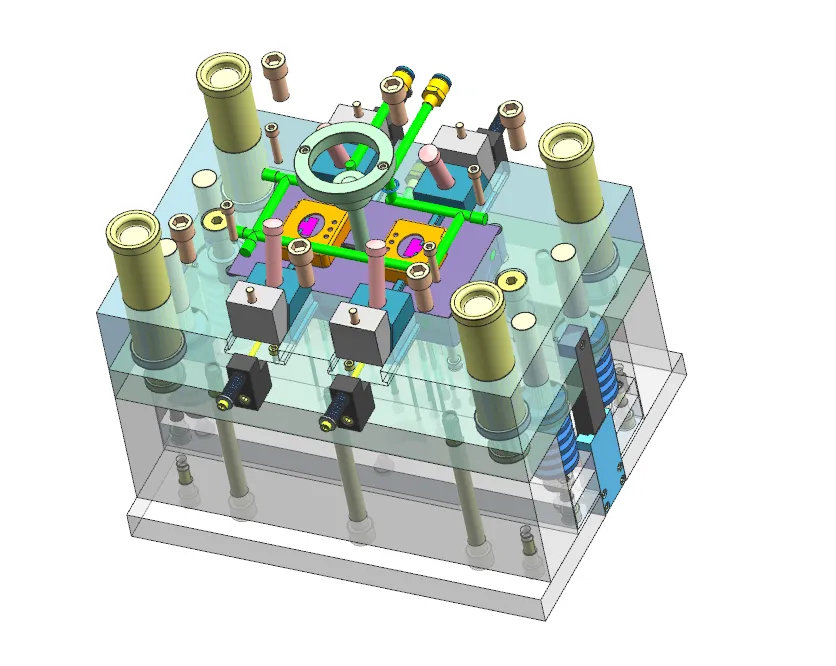

本设计以 ABS 材质温度仪下盖为研究对象，塑件侧壁带有侧孔倒扣，精度按 MT4MT5 级，借助 UG、CAD 完成三维建模与二维工程图绘制。模具采用一模两腔两板模对称排布，分型面选取塑件底部最大轮廓面。 浇注系统选用侧浇口，设计圆锥形主流道、圆形截面分流道，搭配 Z 型拉料杆与冷料穴，依靠分型面、滑块及推杆间隙实现自然排气。成型零件采用整体镶嵌式型腔、型芯，依据 ABS0.5% 平均收缩率完成成型尺寸计算，并对型腔侧壁、底板开展强度校核。 针对塑件侧面倒扣，设计斜导柱滑块侧向抽芯机构，完成抽芯距、抽芯力及斜导柱参数计算；脱模采用多根推杆顶出机构。设置循环冷却水道均衡模温。选用 XSZY500/350 卧式注塑机，对注射量、锁模力、开模行程、模具安装尺寸逐项校核。整套模具结构合理，可实现温度仪下盖自动化批量注塑生产。
