作品包括：

Word设计说明书1份

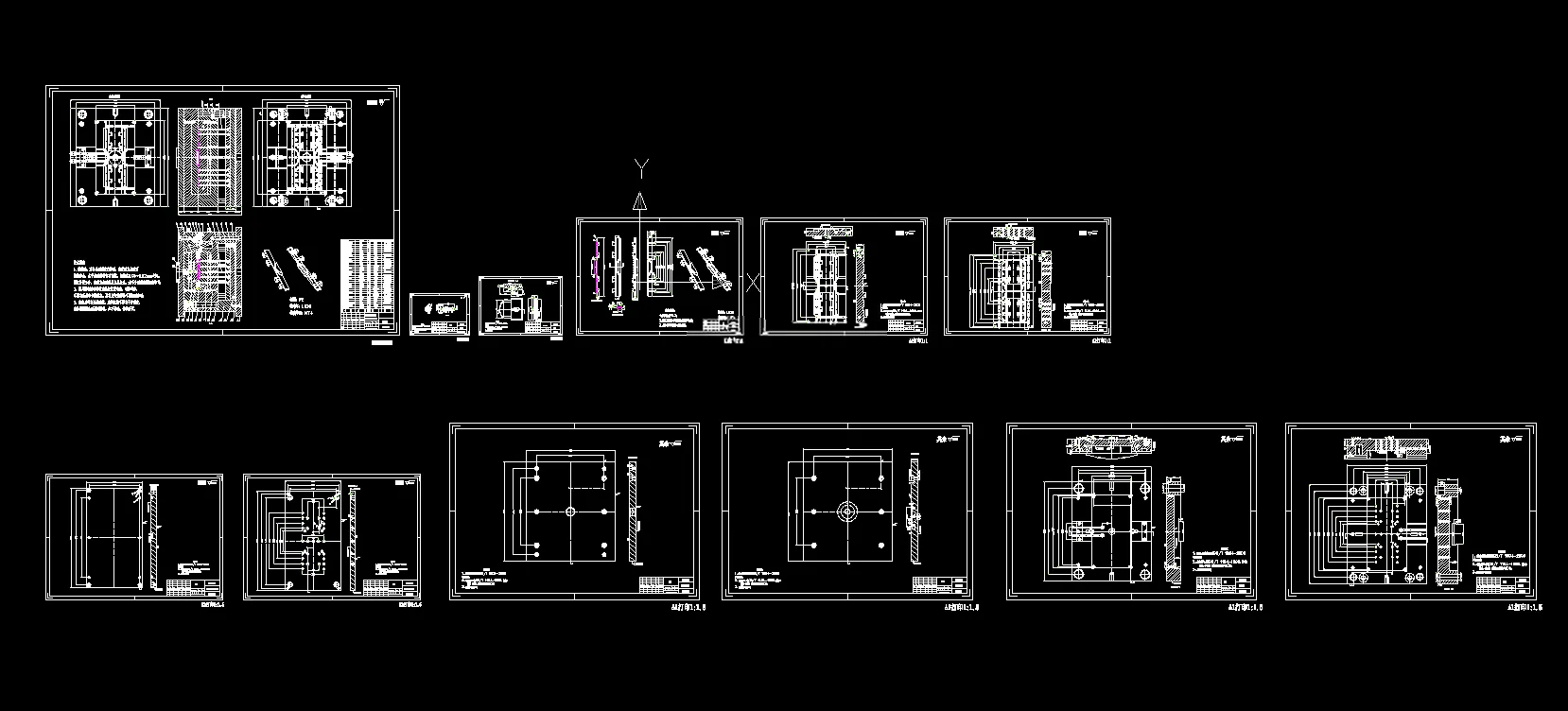

CAD版本图纸，共12张

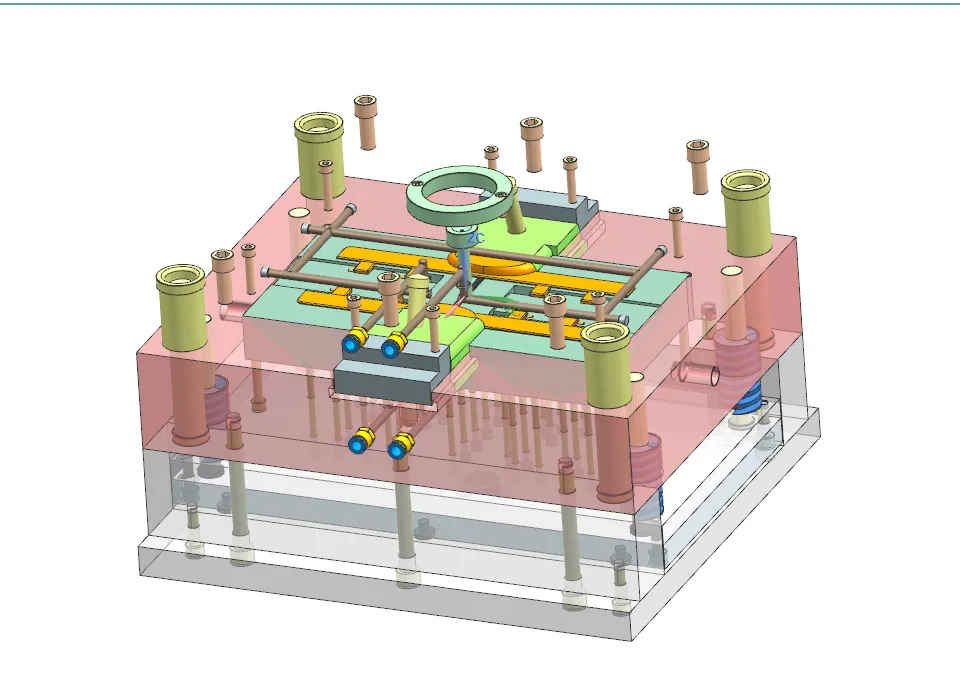

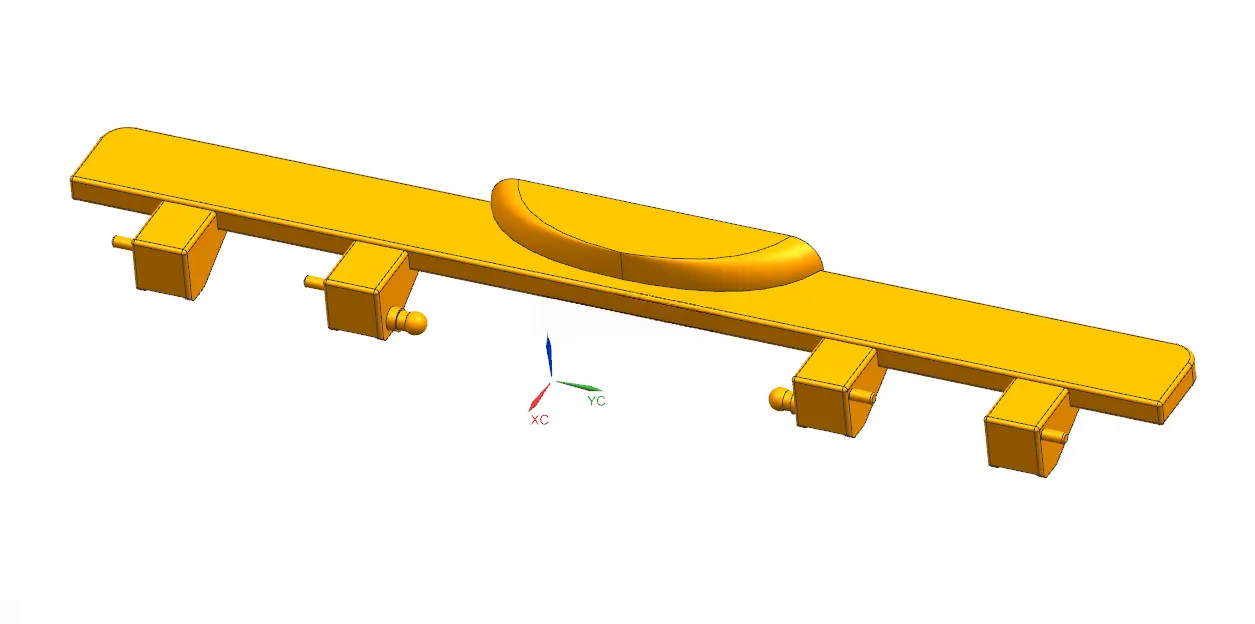

UG三维图一份

摘要

本设计对象为 PE 材质打印机配件，塑件带有侧向倒扣，精度按 MT4MT5 级，利用 UG、CAD 完成三维建模与二维图纸绘制。模具采用一模两腔两板模布局，分型面选取塑件最大轮廓底面。 浇注系统选用侧浇口，设计锥形主流道、圆形分流道与 Z 型冷料穴，对浇注系统剪切速率完成校核，依靠分型面、推杆间隙实现自然排气。成型零件采用镶嵌式型腔、型芯，依据 PE 收缩率完成成型尺寸计算，并做型腔侧壁强度校核。针对侧向倒扣，设计斜导柱滑块侧向抽芯机构，完成抽芯距、抽芯力与斜导柱参数计算。脱模采用多根推杆顶出机构，配套复位杆弹簧复位组件；布置环绕式循环冷却水道，计算冷却水流量，保障模温均匀。选用龙记 CI 型标准大水口模架，匹配 XSZY500/350 卧式注塑机，对注射容量、锁模力、注射压力、安装尺寸、开模行程逐项校核。设计同时兼顾模具经济性与环保性，制定模具生产全周期保养维修规范，整套模具可实现电器壳体 A 自动化批量注塑生产。
