作品包括：

Word设计说明书1份

UG三维图一份

摘要

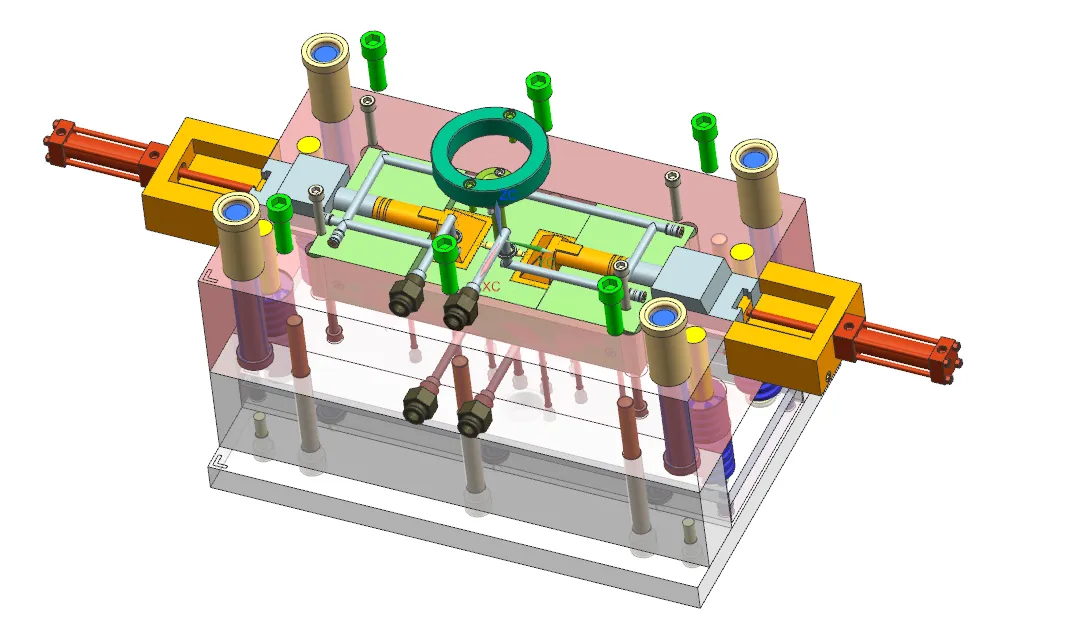

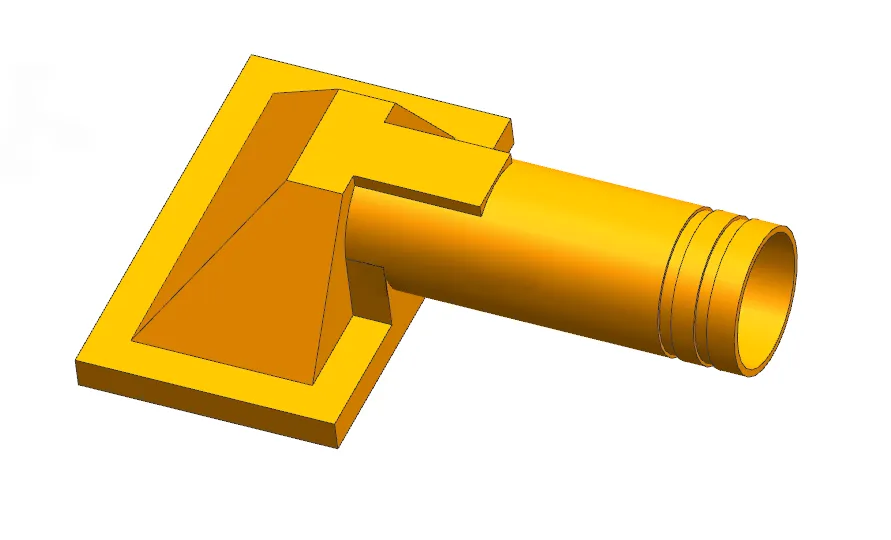

本设计对象为水槽溢水口接头，塑件材料选用 ABS，塑件最大尺寸 63×94×28mm，平均壁厚 0.95mm，存在侧向倒扣结构，需侧向抽芯，使用 UG、CAD 完成三维建模与二维出图，借助 Moldflow 开展注塑仿真分析。 模具采用一模两腔布局，选用龙记 CI 型标准大水口模架；分型面设置在塑件最大底面，浇注系统采用侧浇口、圆形截面分流道、Z 型拉料杆冷料井，依靠分型面与推杆间隙实现自然排气。针对侧向倒扣，设计斜导柱滑块抽芯机构，并完成抽芯行程计算；推出机构采用推杆顶出，搭配复位杆弹簧组合复位机构；冷却采用环绕式循环冷却水道，同时完成型腔、型芯成型零件设计及强度校核。 完成 XSZY250/160 卧式注塑机选型，对注射量、锁模力、注射压力、安装尺寸、移模行程逐项校核，确认满足使用条件。Moldflow 仿真结果显示充填均衡，V/P 切换压力、冷却温差符合标准，塑件最大变形 0.247mm，熔接痕、气穴可通过排气、工艺调整改善。整套设计兼顾加工可行性与成型质量，可减少试模修模成本，缩短开发周期。
