作品包括：

Word设计说明书1份

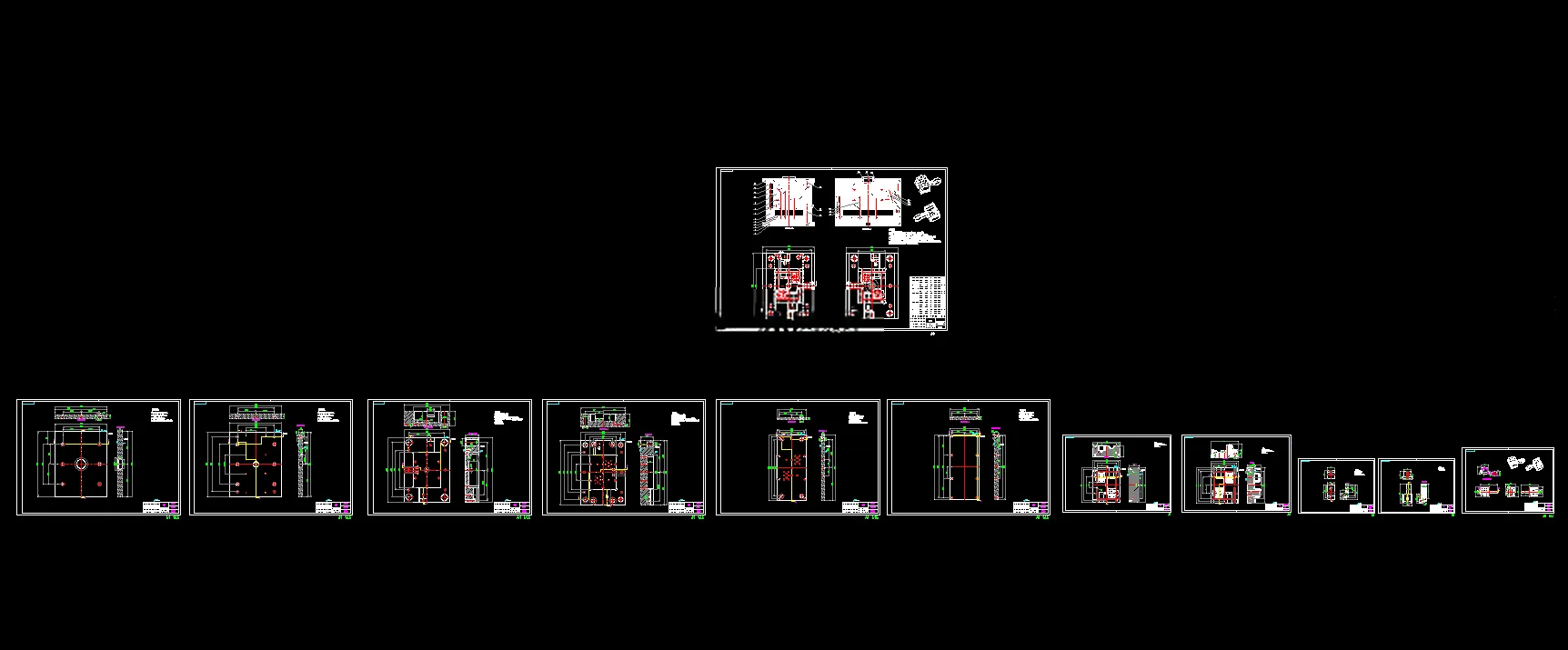

CAD版本图纸，共12张

UG三维图一份

摘要

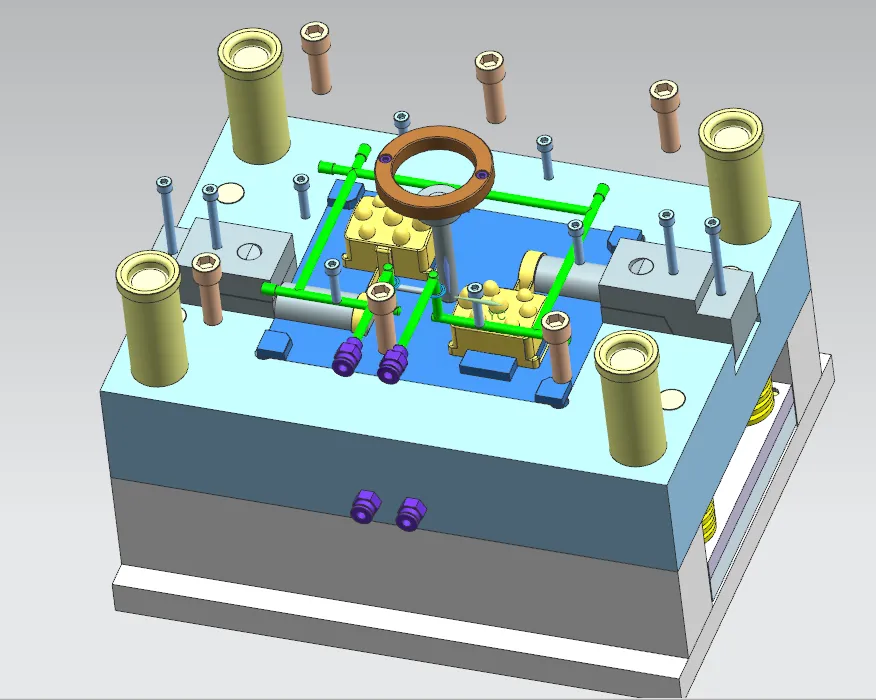

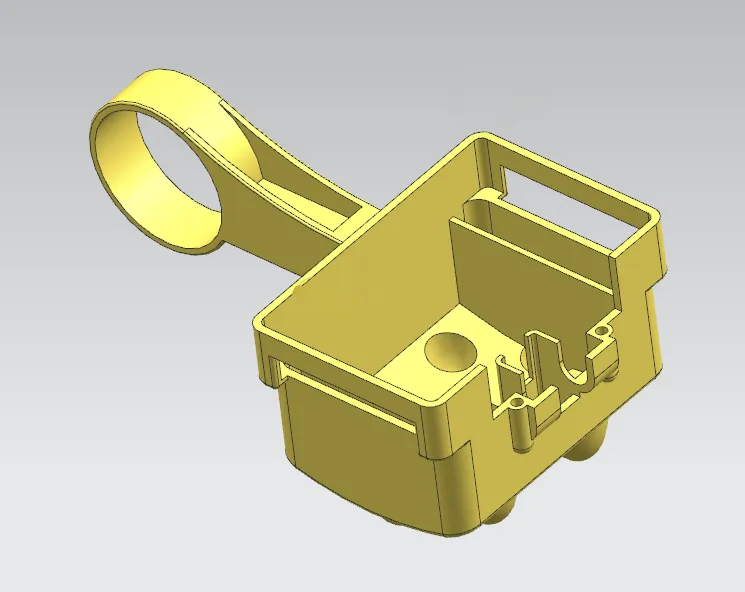

本次设计对象为足疗机按摩头支架塑件，选用 ABS 材料，零件有装配精度与外观要求，存在侧向倒扣，需设计侧抽芯机构，采用一模两腔生产方案。 通过 UG 完成塑件建模，完成塑件工艺分析，确定收缩率 0.5%，重要尺寸按 MT3 精度控制。选用 XSZY250 注塑机，完成浇注系统、排气、成型零部件、斜导柱滑块侧抽芯、推杆推出机构与冷却系统设计，型腔型芯选用 718H 钢材，选取 C 型两板标准模架。利用 Moldflow 开展模流分析，对填充时间、压力、熔接痕、气穴、冷却、收缩与翘曲进行仿真，浇口选侧浇口，仿真显示填充均衡，冷却温差符合要求，翘曲变形量可控。 完成成型零部件工作尺寸计算、抽芯力、脱模力、推杆强度等校核，并对注塑机注射量、锁模力、开模行程、安装尺寸逐项校验。校核结果表明模具各项参数匹配注塑机，结构可行，能够满足大批量生产，保证塑件外观与装配尺寸要求。
