作品包括：

Word设计说明书1份

开题报告一份

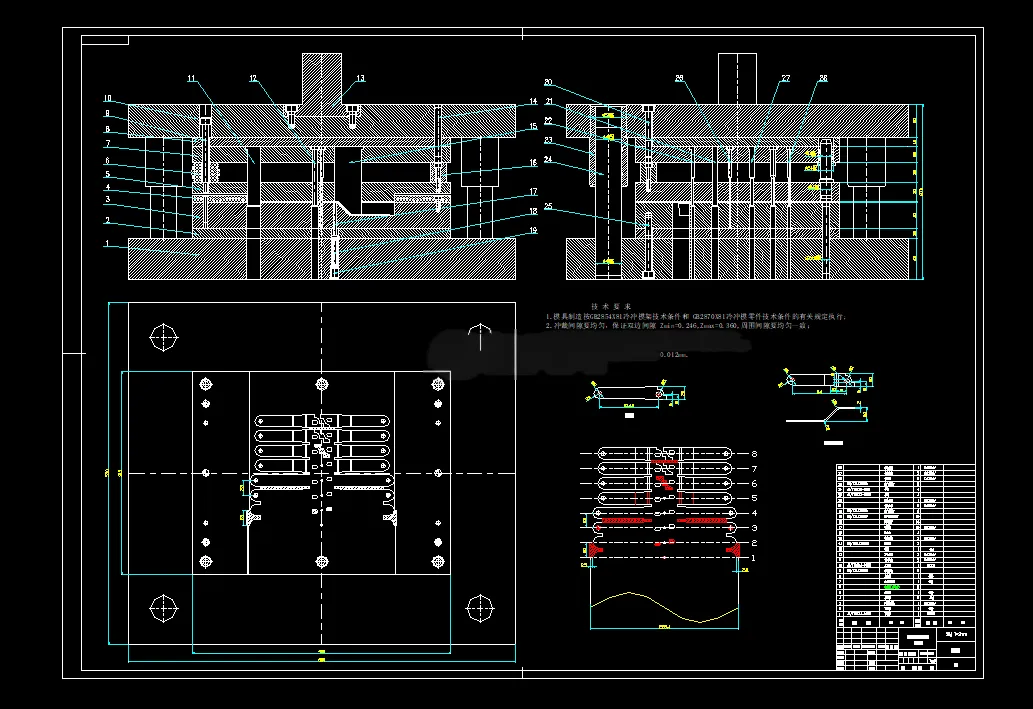

CAD版本图纸，共17张

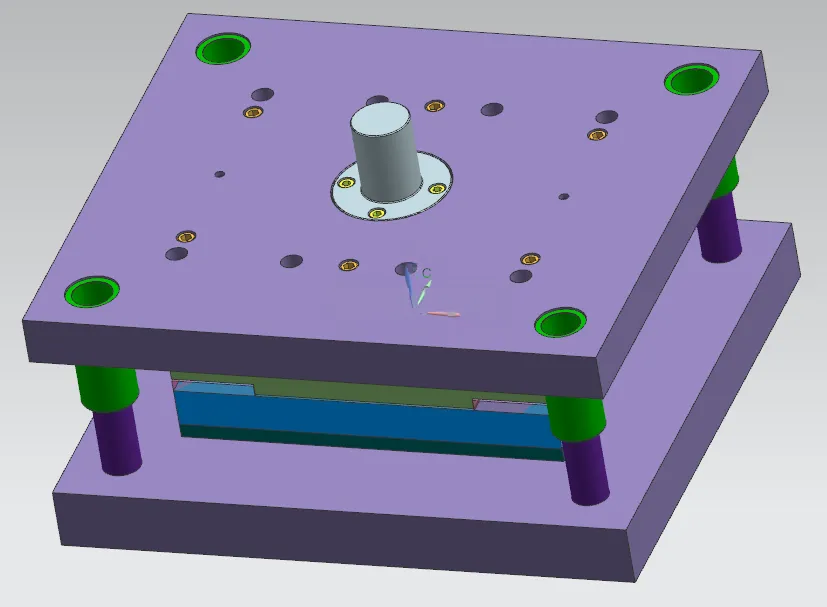

UG三维图一份

摘要

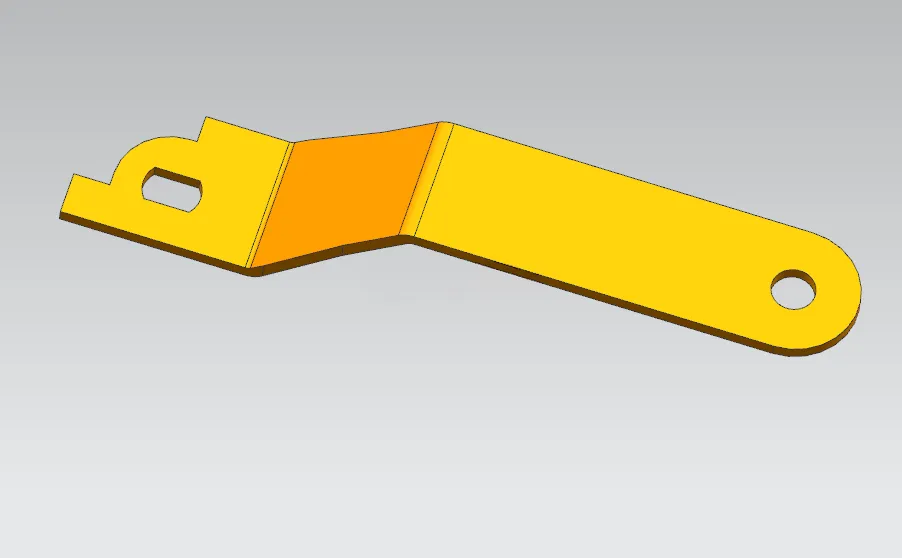

本文完成 11 吋球阀手柄级进冲压模具设计，零件材料选用 Q235，料厚 2mm，精度取 IT12 级，包含冲孔、切边、弯曲、落料多道工序。开展零件工艺分析，完成工件展开计算，设计多工位排样，确定搭边、送料步距、条料宽度并核算材料利用率。计算冲裁力、卸料力、推件力、弯曲力，求解压力中心，选定 J23125 压力机，对公称压力、滑块行程、模柄孔、闭合高度逐项校核，模具闭合高度不足需增设垫板补偿。确定冲裁与弯曲间隙，采用配做法计算凸、凹模刃口尺寸。完成凹模板、凸模固定板、凸模、垫板、弹性卸料、导正销定位、对角导柱模架等零部件结构与材料选型，明确模具装配流程与装配要点。该级进模可实现手柄连续自动化冲压，生产效率高，满足批量生产要求，设计过程巩固了冲压模具理论与计算能力。
