作品包括：

Word设计说明书1份

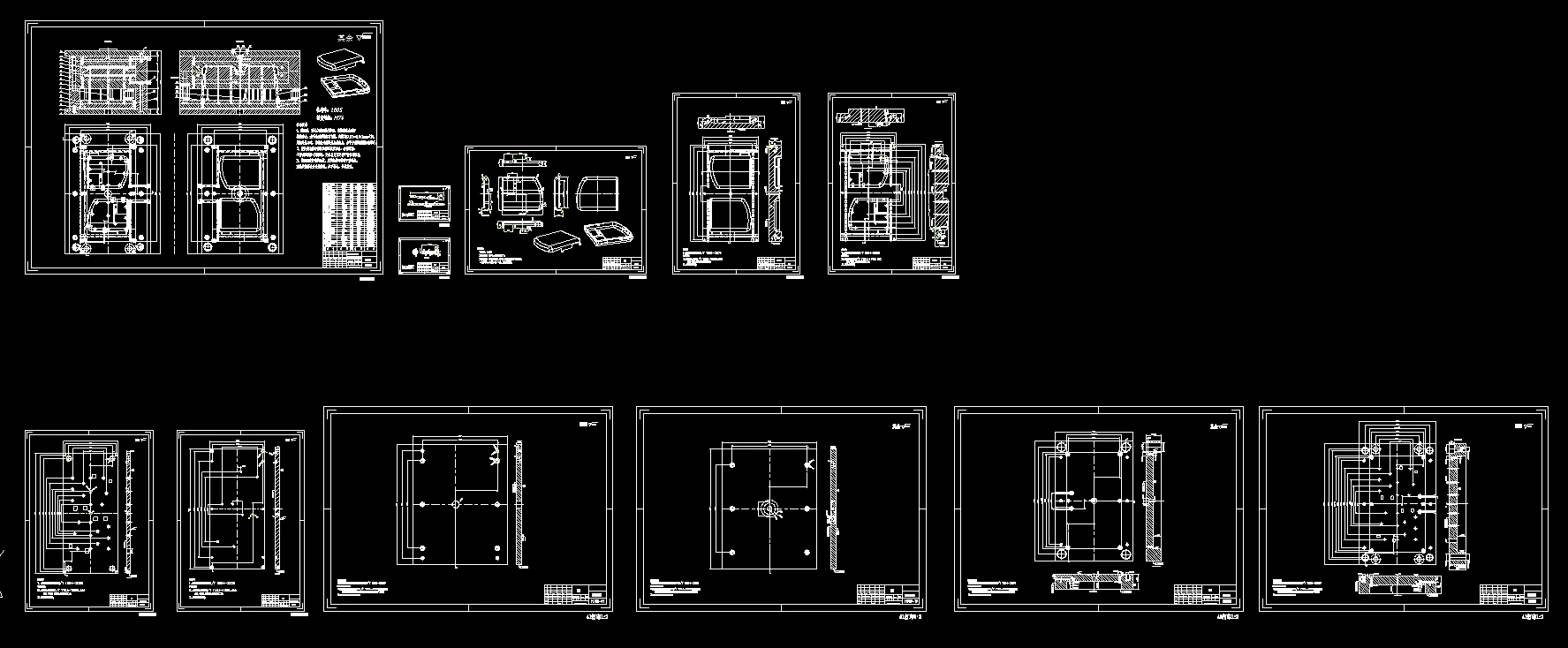

CAD版本图纸，共12张

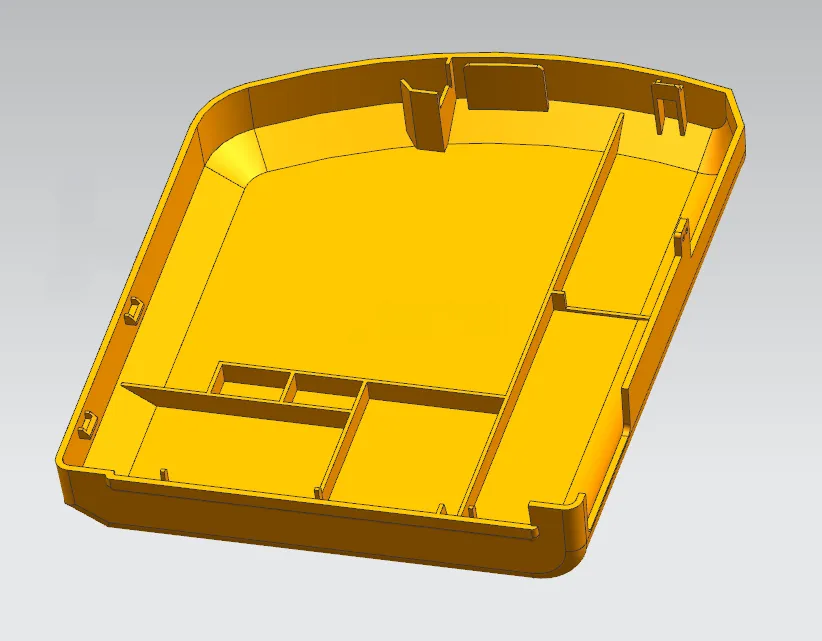

UG三维图一份

摘要

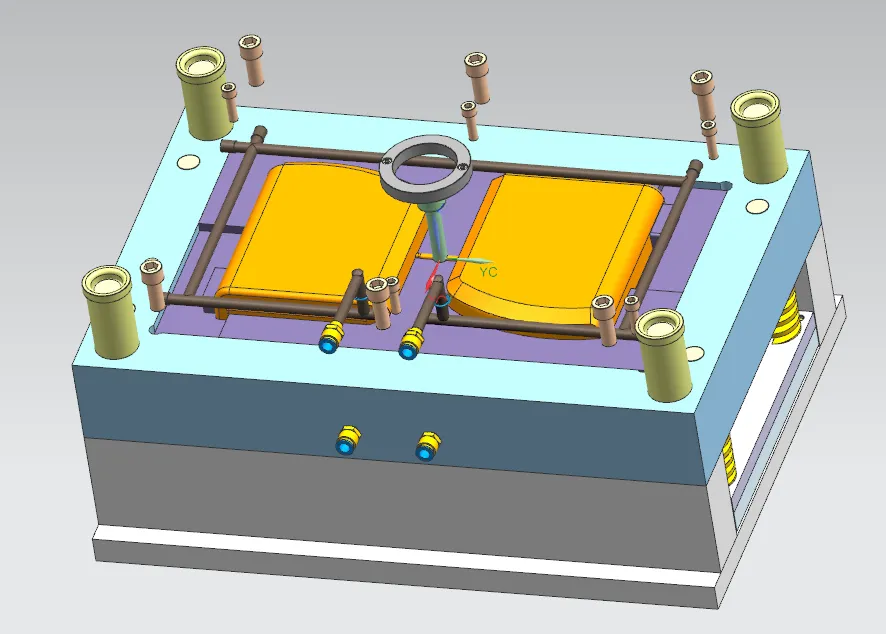

本文完成 ABS 材质复印机外壳注塑模具设计。该塑件为壳体件，侧壁存在倒扣，需侧向抽芯，精度 MT4MT5，采用一模两腔布局，经体积质量核算后选用 XSZY500/300 注塑机。 将分型面设置于塑件最大外轮廓；完成浇注系统设计，确定圆锥形主流道、圆形分流道、矩形侧浇口与 Z 型拉料杆冷料穴，依靠分型面与推杆间隙实现排气。依据 ABS 收缩率 0.5% 计算型腔、型芯成型尺寸，选用镶嵌式结构，完成型腔侧壁与底板的强度刚度校核。采用 11 根圆推杆推出机构；针对塑件倒扣设计斜顶抽芯机构，确定斜顶角度 6°，搭配复位杆弹簧复位机构。选用 CI4570A90B100C120 标准 C 型模架，对注塑机开模行程、安装尺寸、注射量、锁模力、注射压力逐项校核，设计循环冷却水路。文末开展模具经济性与环保性分析。整套模具可实现复印机外壳批量注塑，完整实践注塑模整套设计流程。
