作品包括：

Word设计说明书1份

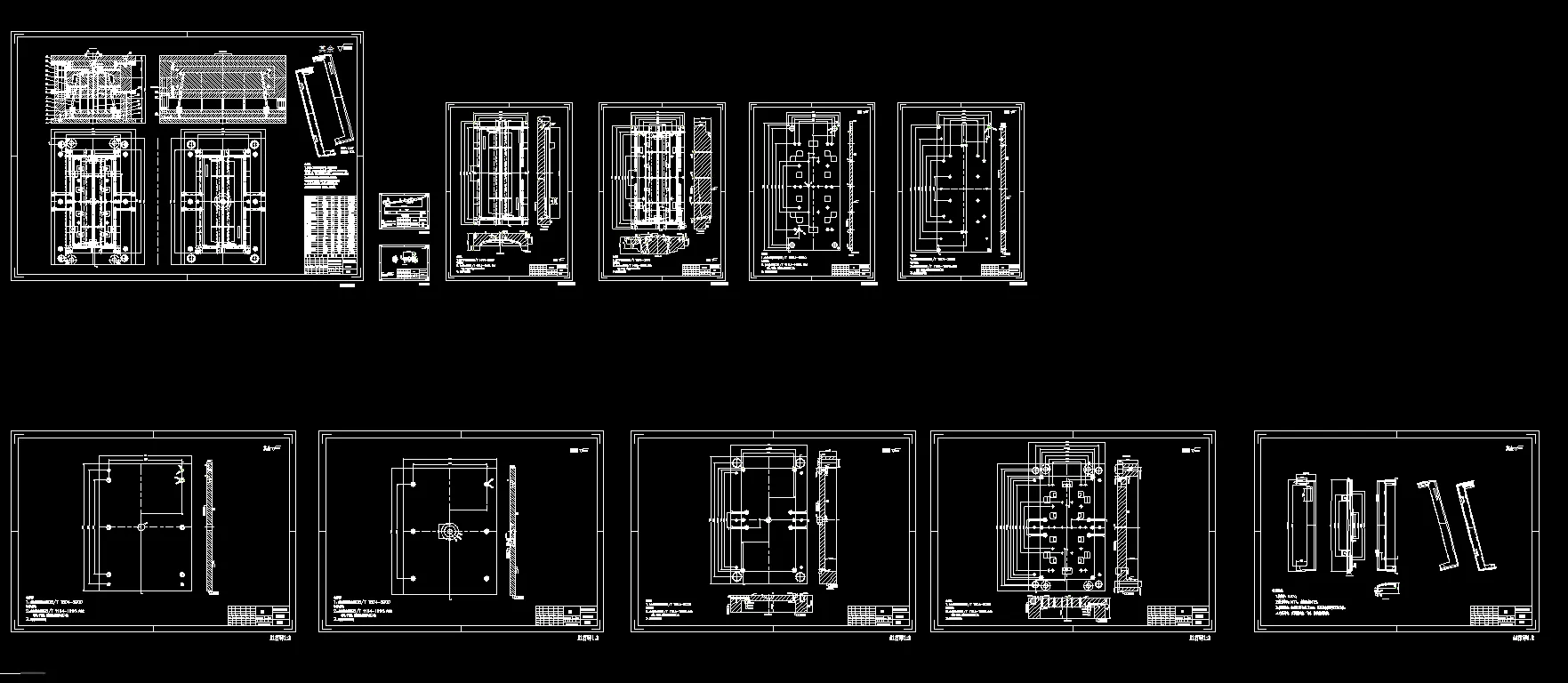

CAD版本图纸，共12张

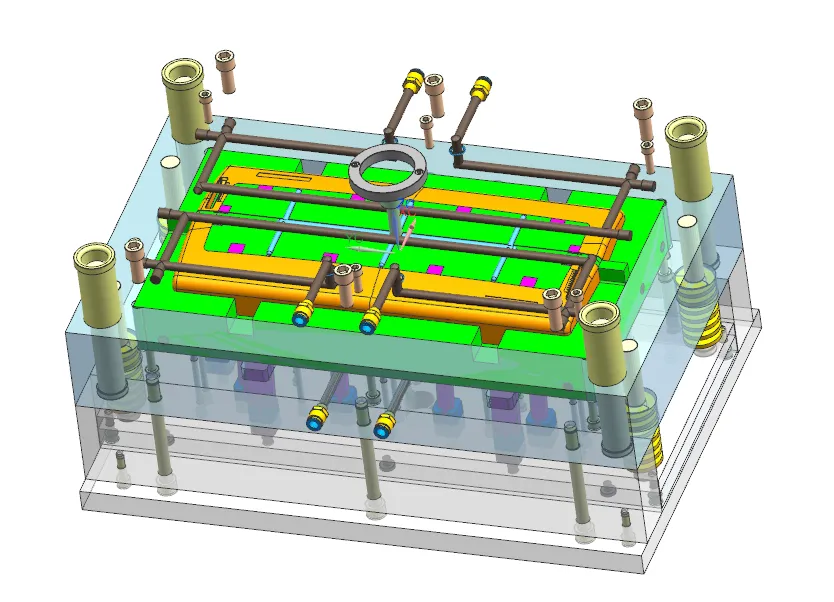

UG三维图一份

摘要

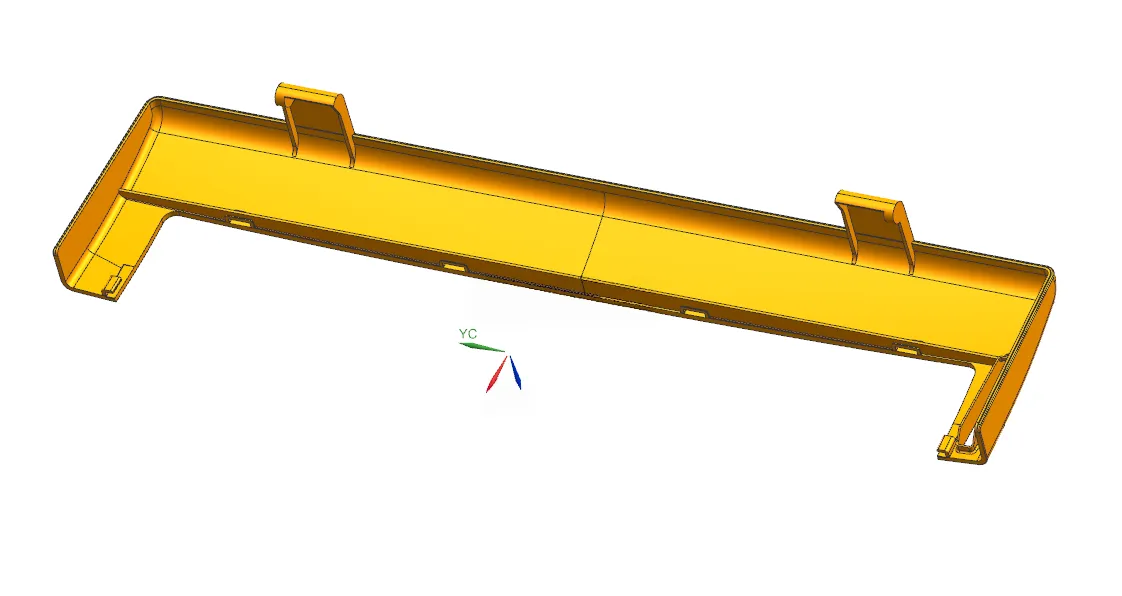

本文完成 ABS 材质打印机活动盖注塑模具设计，塑件内部存在多处倒扣，采用一模两腔布局，借助 UG 完成三维建模分模，选用 XSZY500/350 卧式注塑机。分型面设于塑件最大轮廓底面；浇注系统设计圆锥形主流道、圆形分流道、矩形侧浇口，配置 Z 型拉料杆冷料穴，依靠分型面与推杆间隙排气。依据 ABS 收缩率 0.5% 计算型腔型芯成型尺寸，成型零件采用整体镶嵌式结构，完成型腔侧壁与底板强度刚度校核。采用多根圆推杆推出机构，针对内部倒扣设计斜顶抽芯机构，确定斜顶角度 8°；布置矩形环绕式冷却水道。选用 CI4575A100B120C120 国标 C 型两板模架，对注塑机注射量、锁模力、开模行程、闭合高度、顶出参数逐项校核。整套模具结构合理，可实现打印机活动盖大批量注塑生产。
