作品包括：

Word设计说明书1份

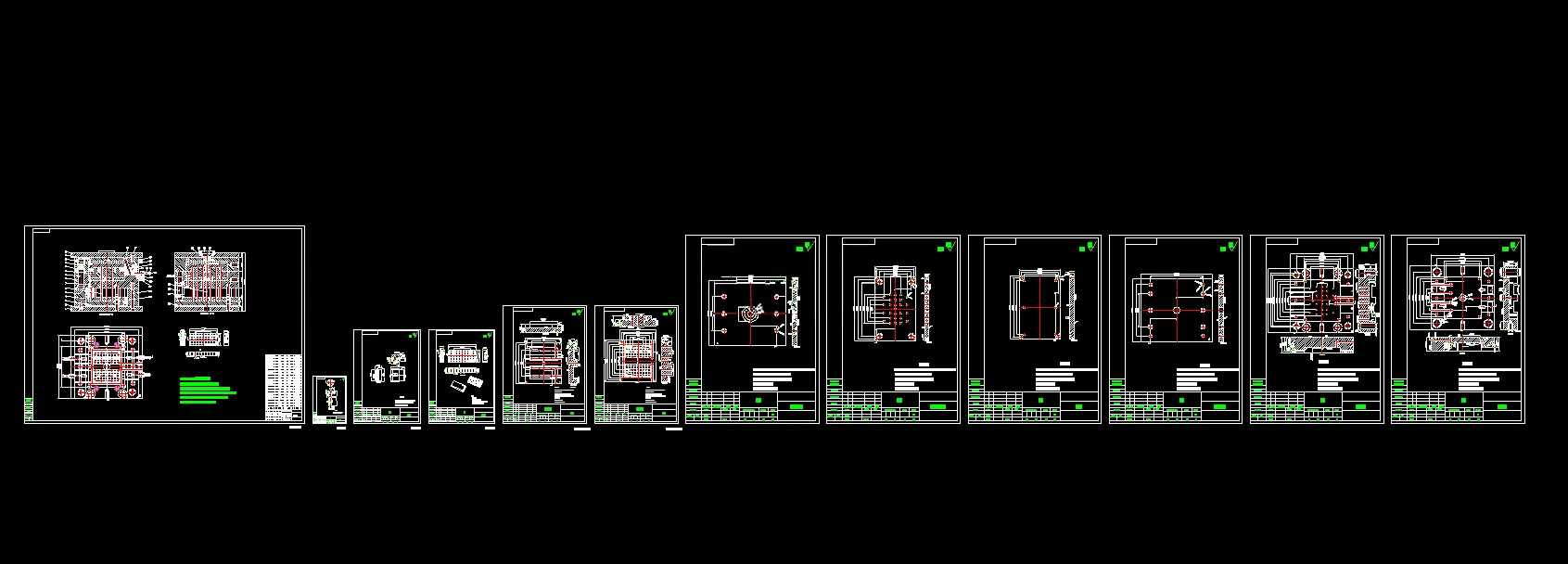

CAD版本图纸，共14张

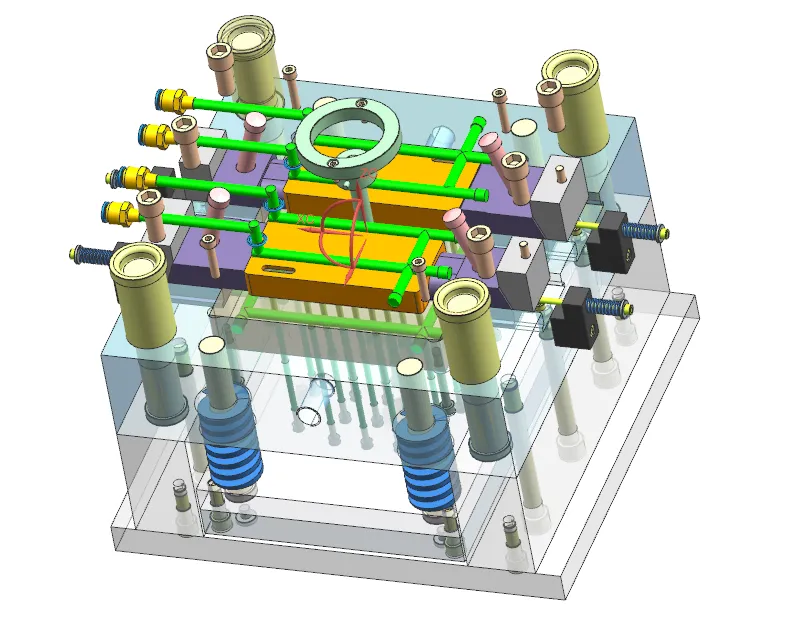

UG三维图一份

摘要

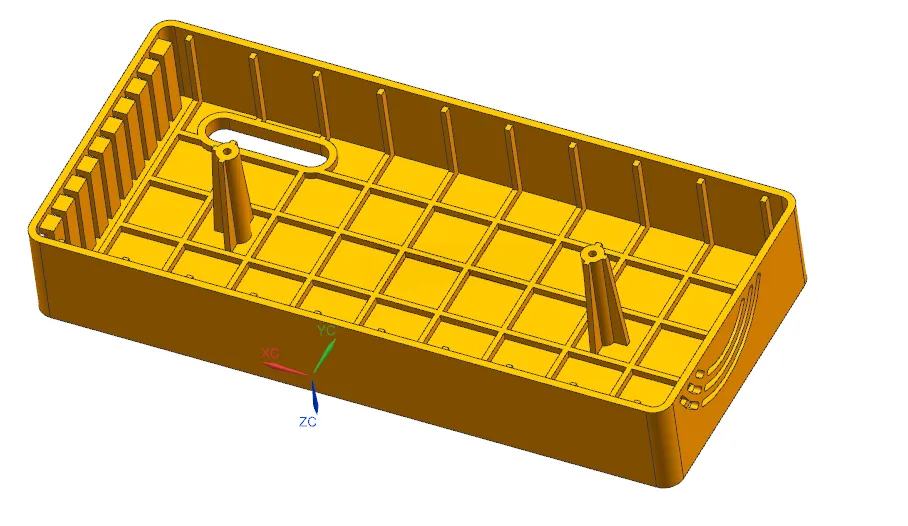

本设计对象为ABS材质电动车充电器外壳，塑件外形尺寸176×79.48×32mm，平均壁厚1.49mm，单件体积59.68cm，质量62.66g，成型精度MT4、MT5级，材料收缩率0.5%。 模具采用**一模两腔**对称布局，分型面设在塑件最大轮廓底面；浇注系统选用侧浇口，搭配Z型冷料穴，依靠分型面间隙实现自然排气，完成主流道、分流道尺寸计算。塑件侧面存在侧孔，设计斜导柱滑块侧向抽芯机构，斜导柱直径取16mm，斜角18°，完成抽芯力核算。 成型零件采用镶嵌式型腔、型芯，完成成型尺寸计算并校核模板壁厚强度；冷却系统采用环绕式水冷回路，水道直径8mm，设定成型周期40s；推出机构布置13根φ6推杆实现均匀顶出，配备复位杆弹簧复位机构与φ25导柱导套导向。选用CI型标准模架4040A90B100C120，匹配XSZY500/350卧式注塑机，对注射量、锁模力、注射压力、安装尺寸、移模行程逐项校核，全部满足生产条件。 整套模具使用UG完成三维建模，结构完整，可实现充电器外壳批量注塑生产，保障塑件成型质量。
