作品包括：

Word设计说明书1份

开题报告一份

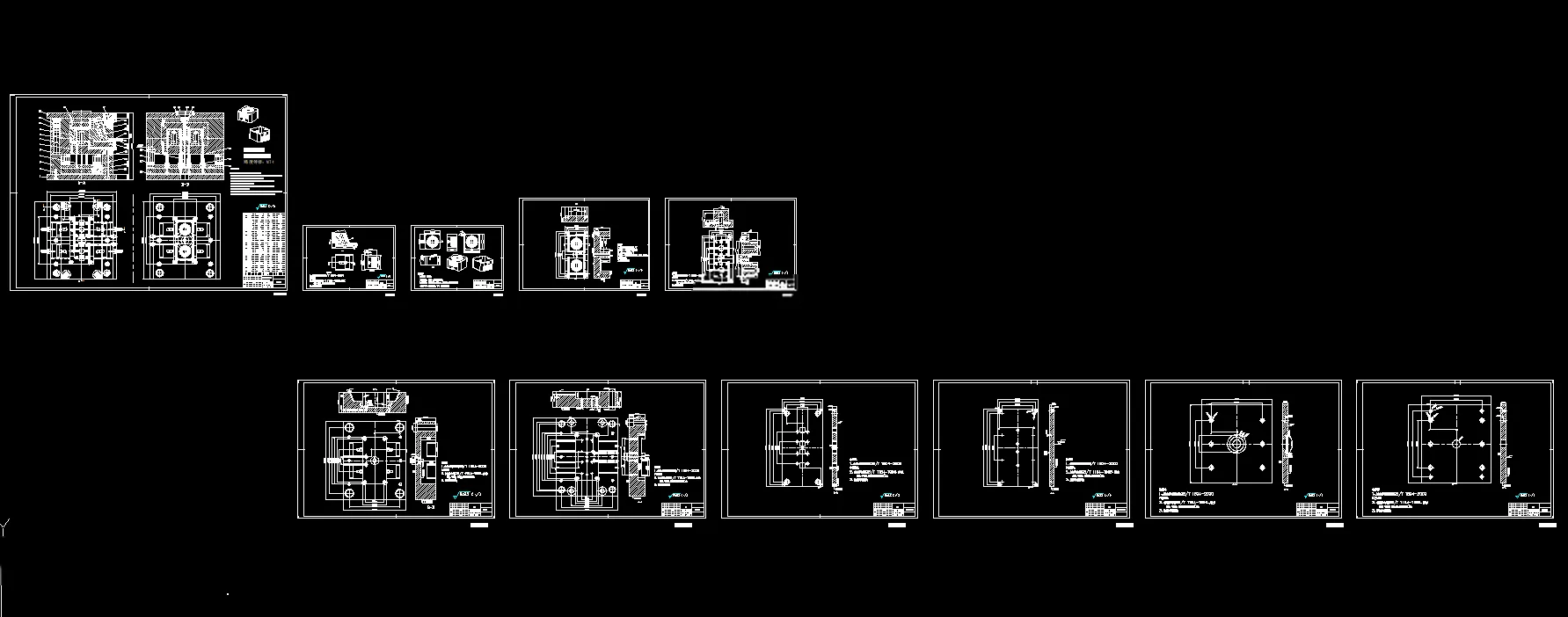

CAD版本图纸，共11张

UG三维图一份

摘要

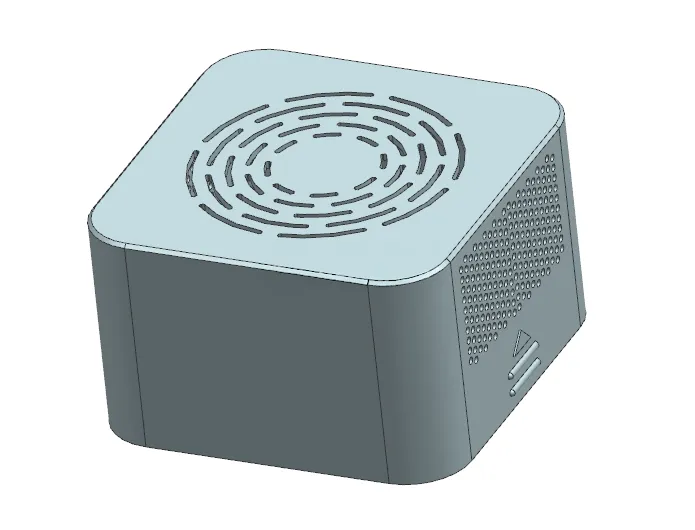

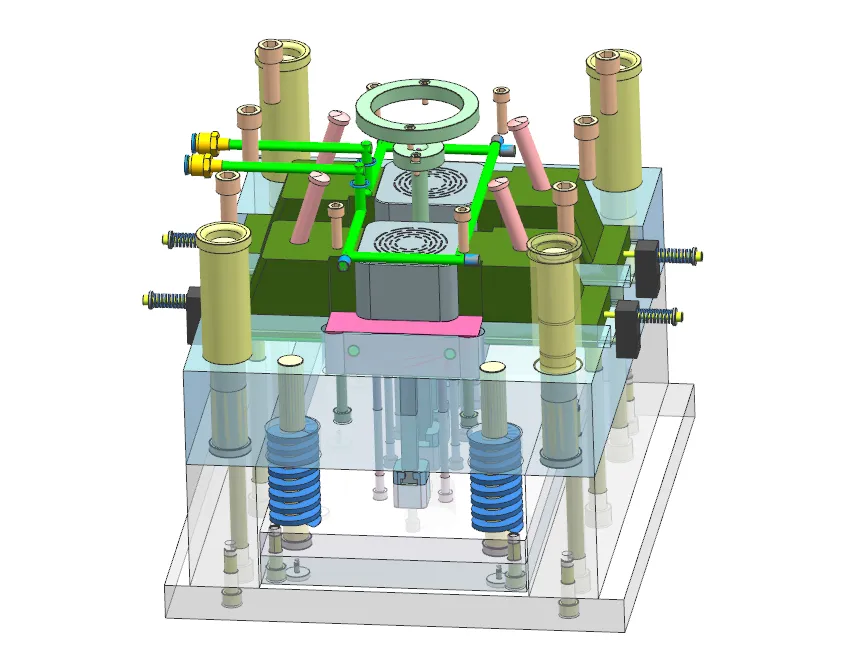

本文针对ABS材质灭蚊灯底座开展注塑模具设计，塑件外形尺寸102mm×100mm×60mm，平均壁厚1.44mm，塑件单件体积57.81cm，质量60.70g，成型精度取MT4、MT5级，材料收缩率0.5%。 本模具采用一模两腔对称布局，分型面选塑件最大轮廓顶面；浇注系统设计侧浇口，搭配Z型冷料穴，依靠分型面实现排气。成型零件选用镶嵌式型腔、型芯结构，完成成型尺寸计算与强度校核。塑件侧面存在侧孔，设置斜导柱滑块侧向抽芯机构，斜导柱直径取16mm，斜角18°。 冷却系统采用环绕式水冷水道，水道直径10mm，计算确定成型周期40s；推出机构选用四根φ8推杆顶出，配备复位杆弹簧复位机构与φ25导柱导套导向结构。选用CI型标准模架，匹配XSZY500/350卧式注塑机，完成注射量、锁模力、注射压力、安装尺寸、移模行程校核，各项参数均满足生产要求。 整套模具利用UG软件完成建模设计，结构完整可靠，可实现灭蚊灯底座批量注塑生产，保证塑件成型质量与生产效率。
