作品包括：

Word设计说明书1份

开题报告一份

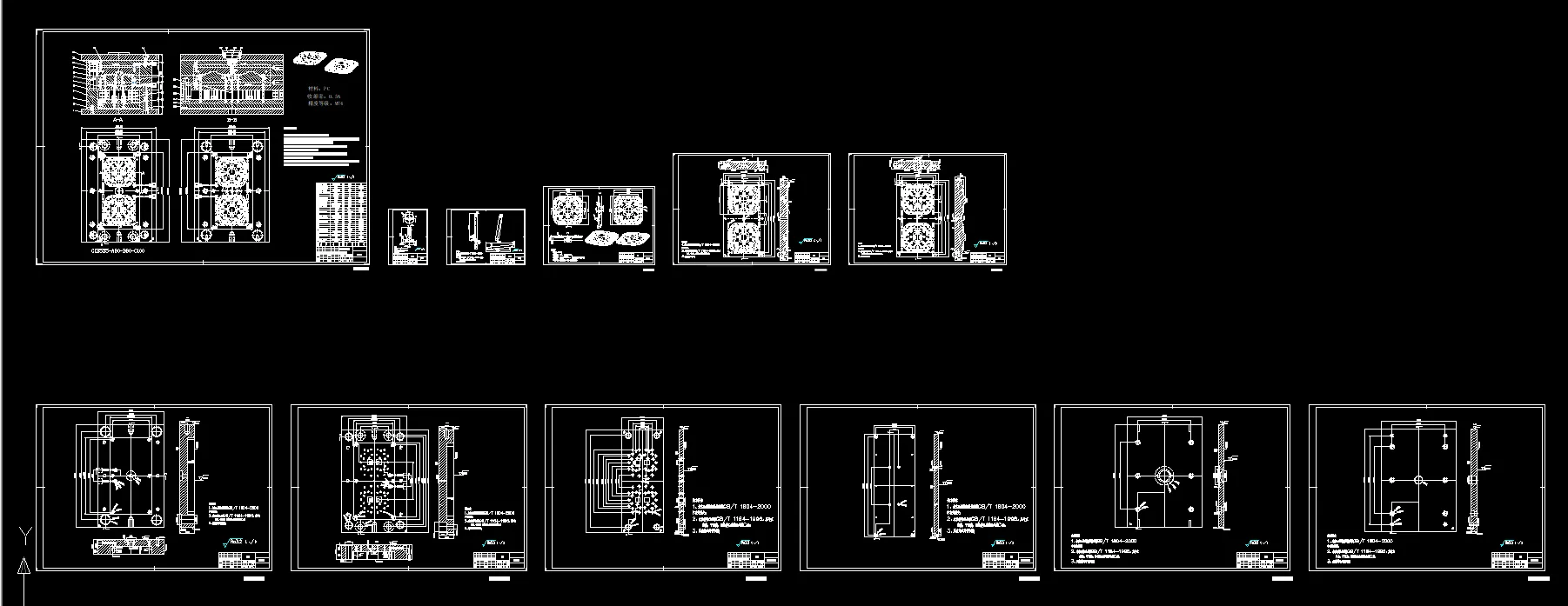

CAD版本图纸，共12张

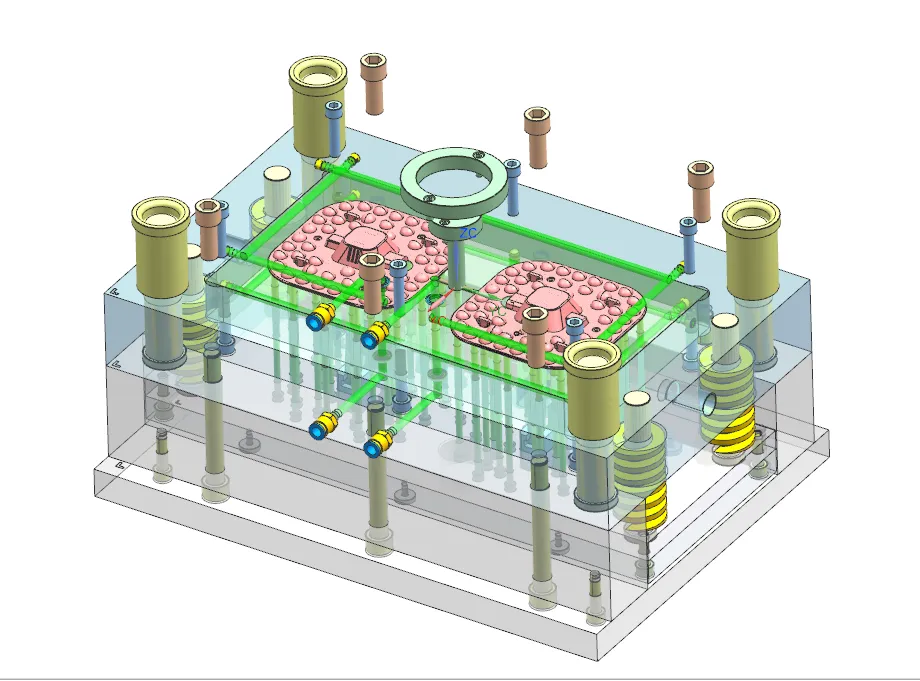

UG三维图一份

摘要

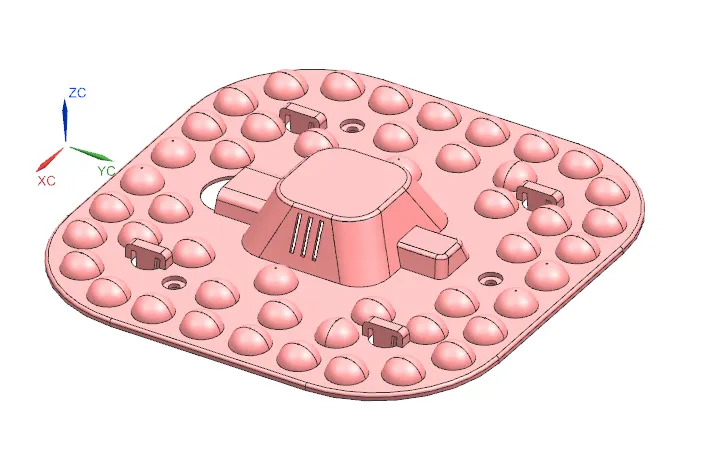

本文完成PC材质LED灯罩注塑模具整套设计，塑件外形尺寸155mm×155mm×25.5mm，平均壁厚1.24mm，单件体积45.40cm，质量54.48g，成型精度MT4级，材料收缩率0.5%。 模具采用**一模两腔**对称布局，分型面设置在塑件最大轮廓平面；浇注系统选用侧浇口，搭配Z型冷料穴，依靠分型面实现排气。塑件存在倒扣结构，设计斜销（斜顶）内侧抽芯机构，抽芯行程4.4mm，斜销角度取5°。完成型腔、型芯成型尺寸计算，模具制造公差按IT7、IT8选取。 冷却系统采用环绕式水冷，水道直径8mm，合理确定冷却时间；脱模机构采用32根φ6推杆均匀顶出，配置弹簧复位杆复位机构，搭配φ规格导柱导套完成合模导向。选用CI3555A80B80C100标准模架，匹配XSZY500/350卧式注塑机，依次校核注射量、锁模力、注射压力、开模行程与模具安装尺寸，全部满足生产条件。 本设计借助三维软件完成建模，整套模具结构完整，可实现LED灯罩批量注塑，保障成型质量与生产效率。
