作品包括：

Word设计说明书1份

开题报告一份

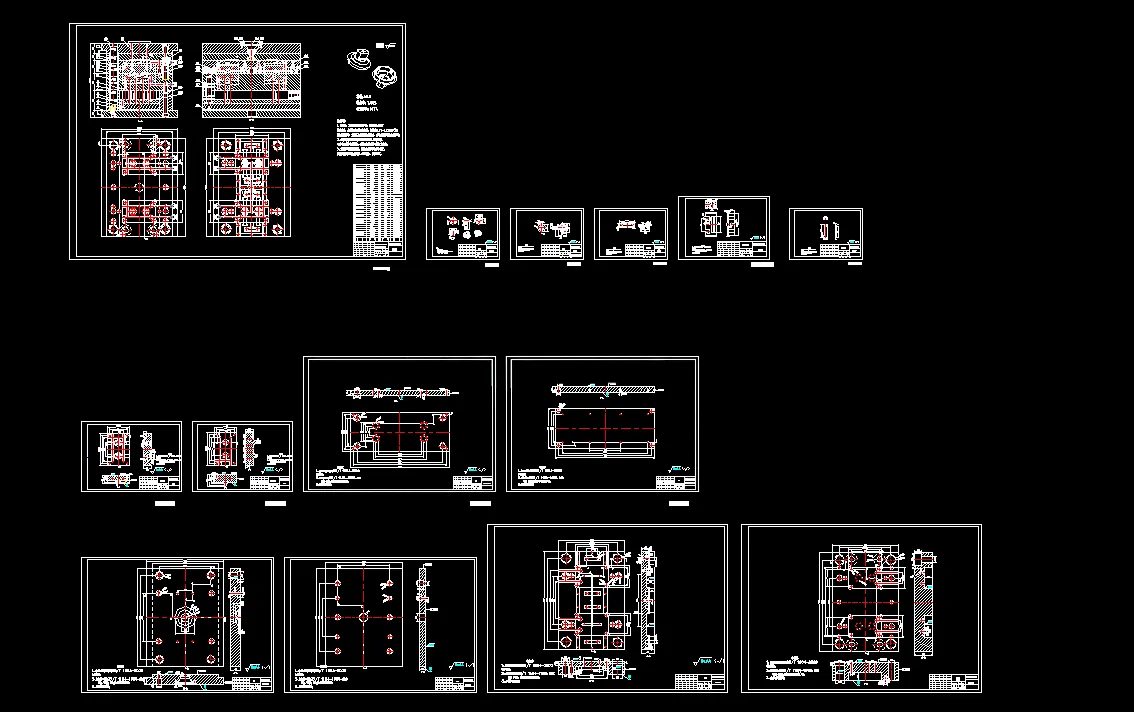

CAD版本图纸，共14张

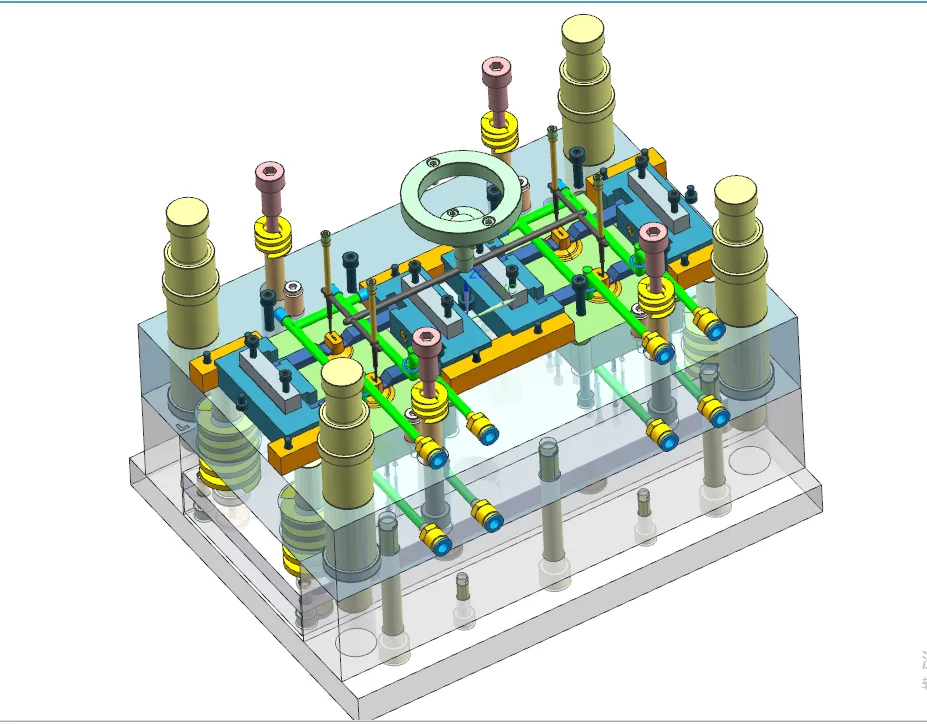

UG三维图一份

摘要

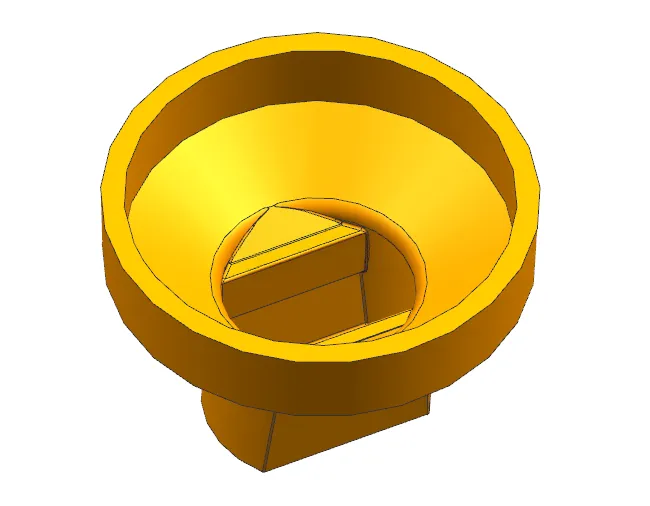

本文针对ABS材质净水器绝缘套筒开展三板式注塑模具设计。塑件外形尺寸34.60mm×34.60mm×21.30mm，平均壁厚0.97mm，精度MT4级，采用**一模四腔**对称布局，分型面设置在塑件最大轮廓底面。 浇注系统采用点浇口，搭配圆锥形主流道、圆形分流道与圆锥式冷料穴，依靠分型面间隙实现排气；成型零件选用镶嵌式型腔、型芯，依据ABS收缩率完成成型尺寸与强度校核；塑件存在侧向结构，采用弯销滑块侧向抽芯机构，完成抽芯距与弯销参数计算。推出机构采用多根推杆顶出，配备复位杆弹簧复位机构；采用环绕式水冷冷却回路。 选用FCI型点浇口标准三板模架，匹配XSZY250/160注塑机，完成注射量、锁模力、注射压力、开模行程、安装尺寸校核。借助UG完成三维建模，通过Moldflow开展模流仿真，对填充时间、压力、熔接痕、气穴、冷却温差及翘曲变形进行分析，仿真结果满足成型要求。模具结构可靠，可实现该绝缘套筒大批量注塑，为小型带侧孔套筒类塑件模具提供参考。
