作品包括：

Word设计说明书1份

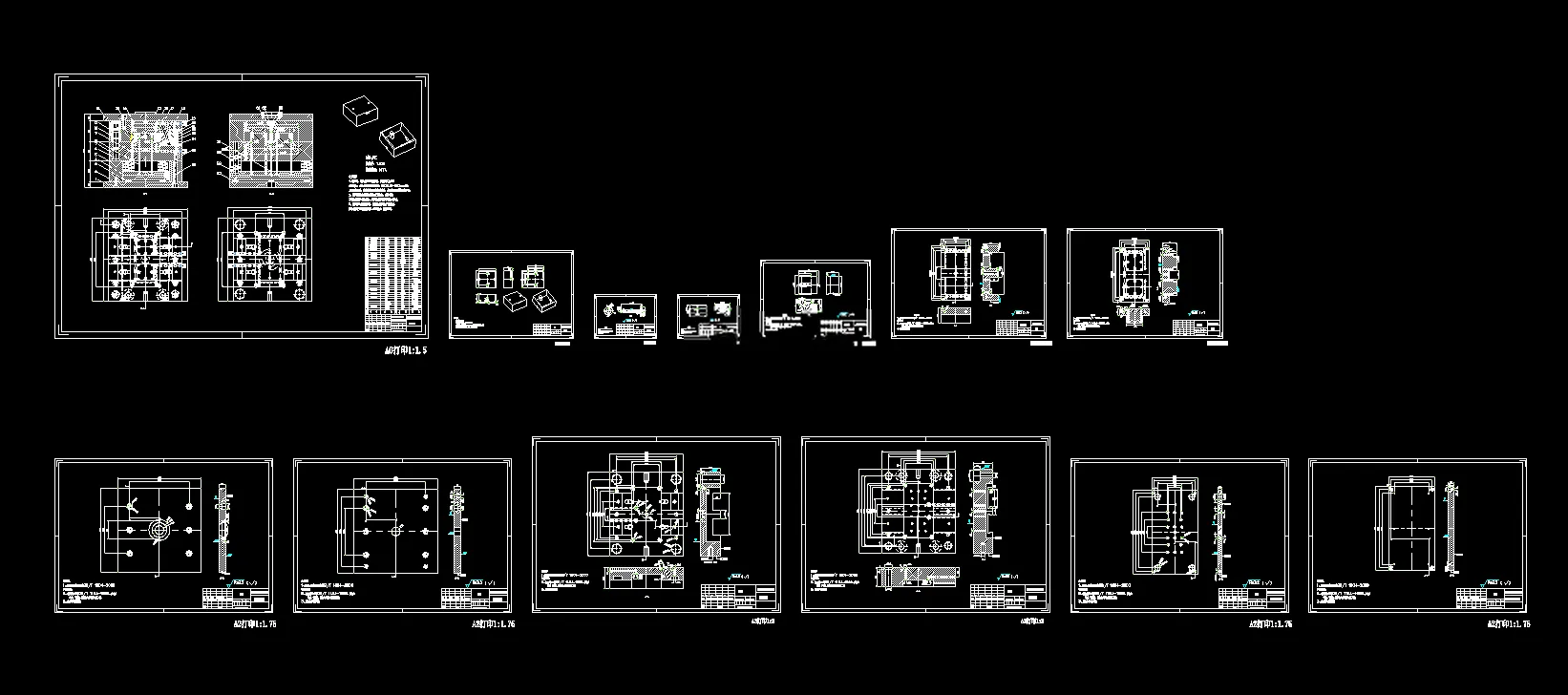

CAD版本图纸，共13张

UG三维图一份

摘要

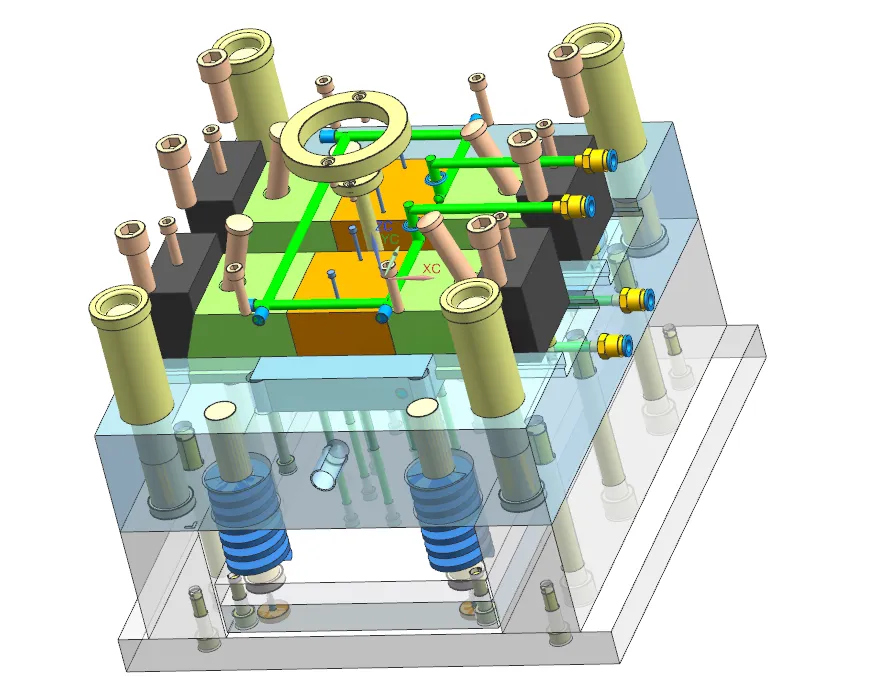

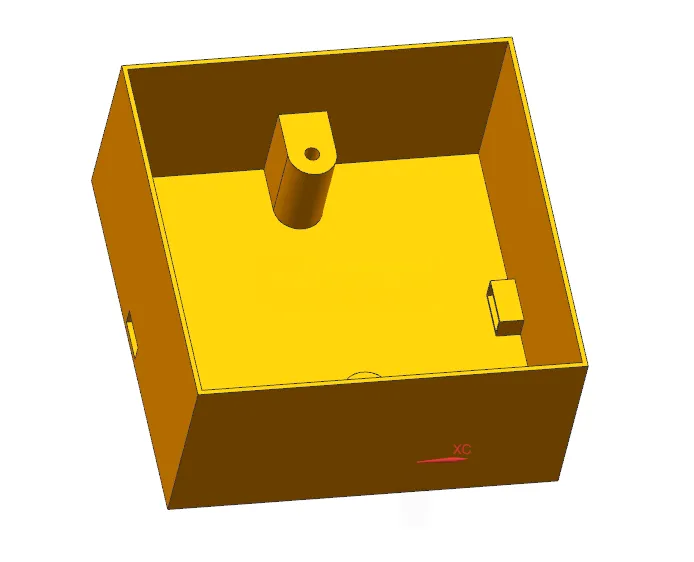

本文针对PE材质瑞华牌插座暗盒开展两板注塑模具设计。塑件为矩形盒类塑件，平均壁厚1.14mm，重点配合尺寸MT4、其余MT5级，采用**一模两腔**布局，分型面设置在塑件最大轮廓位置。 浇注系统选用侧浇口，配置圆锥形主流道、圆形分流道与Z型拉料杆冷料穴；成型零件采用镶嵌式型腔型芯，依据PE收缩率完成成型尺寸校核；塑件侧壁存在通孔，设计斜导柱滑块侧向抽芯机构，完成抽芯力、斜导柱参数计算。推出机构采用多根圆形推杆均匀顶出，配备复位弹簧复位及导柱导套导向；采用矩形环绕式水冷冷却回路。 选用CI型标准两板模架，匹配HTF160X1A注塑机，完成注射量、锁模力、开模行程、安装尺寸校核。借助UG完成三维建模，利用Moldflow对比侧浇口与点浇口两套方案，综合填充、熔接痕、翘曲等仿真结果选定侧浇口方案。模具结构合理，可实现插座暗盒批量生产，为盒类塑件模具设计提供参考。
