作品包括：

Word设计说明书1份

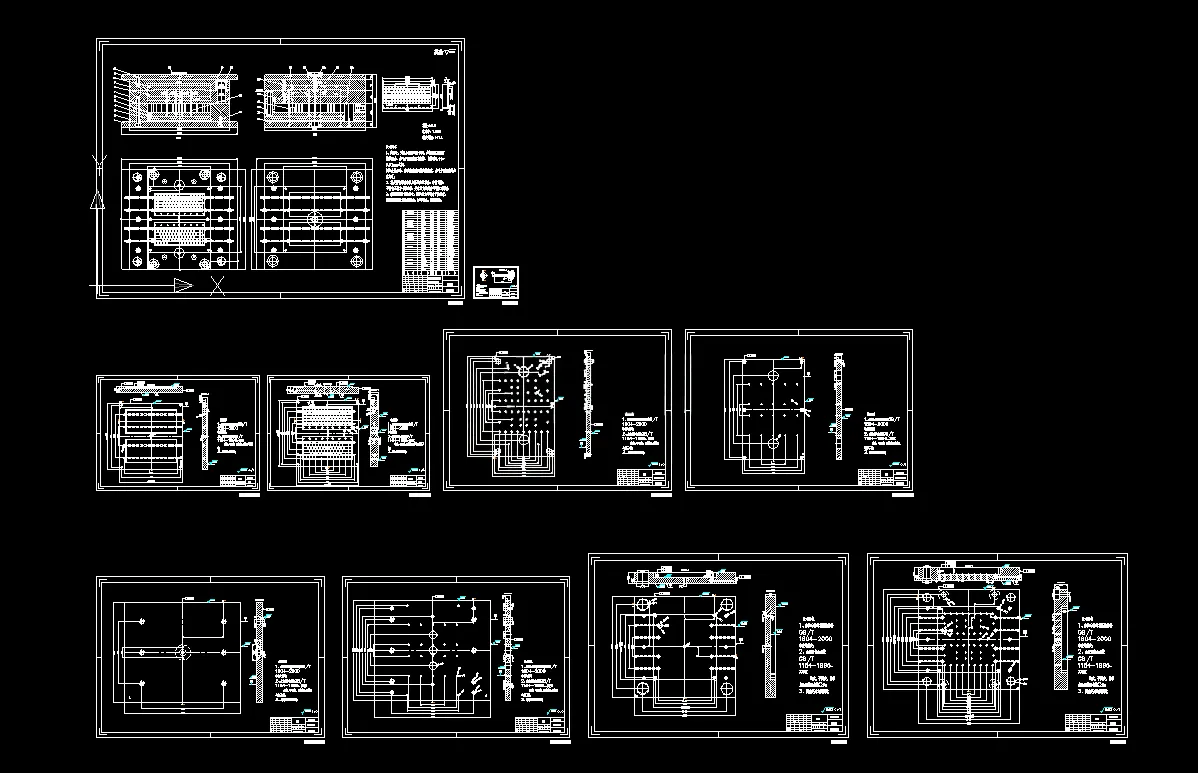

CAD版本图纸，共10张

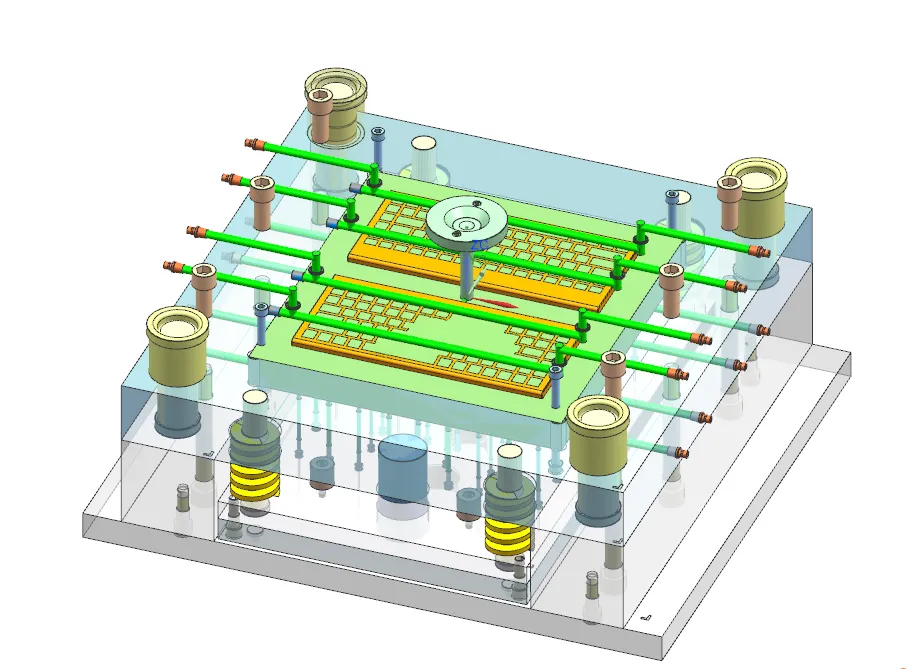

UG三维图一份

摘要

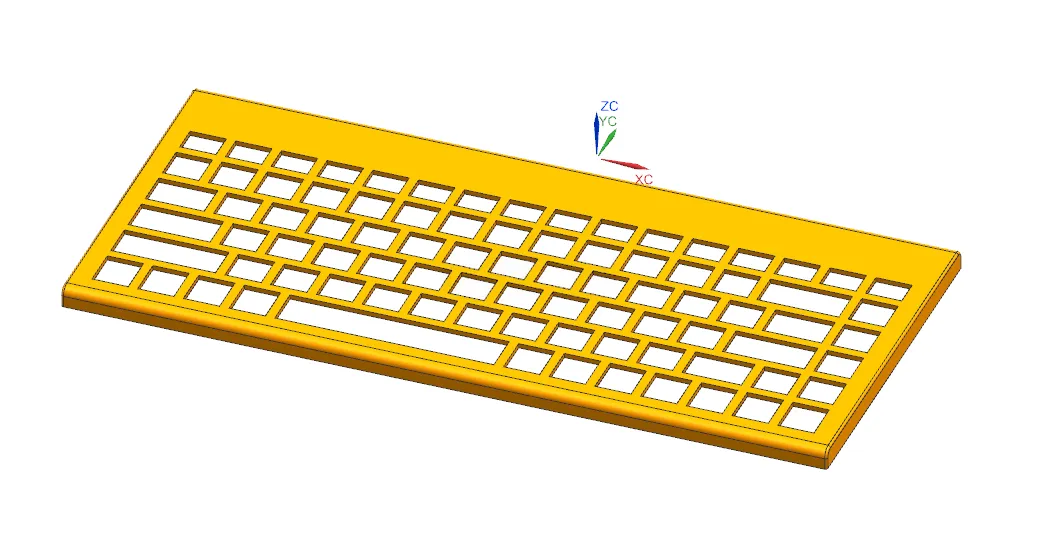

本文针对ABS材质键盘外壳开展两板注塑模具设计。塑件尺寸325mm×152mm×9mm，平均壁厚0.87mm，精度MT4级，塑件带有多处孔位与加强筋，采用一模两腔对称布局，分型面选取塑件最大轮廓平面。 浇注系统选用侧浇口，搭配圆锥形主流道、圆形截面分流道与Z型冷料穴，依靠分型面间隙实现排气；成型零件采用镶嵌式型腔、型芯，依据ABS收缩率完成成型尺寸计算。推出机构采用多规格圆形推杆均匀顶出，配置复位杆弹簧复位与导柱导套导向机构；采用环绕式水冷冷却回路，水道直径取10mm。 选用CI型标准两板模架，匹配XSZY1000/450注塑机，完成注射量、锁模力、注射压力、开模行程、模具安装尺寸校核。利用UG完成三维建模，模具结构稳定，可实现键盘外壳大批量注塑，为薄壁多孔类塑件模具设计提供参考。
