作品包括：

Word设计说明书1份

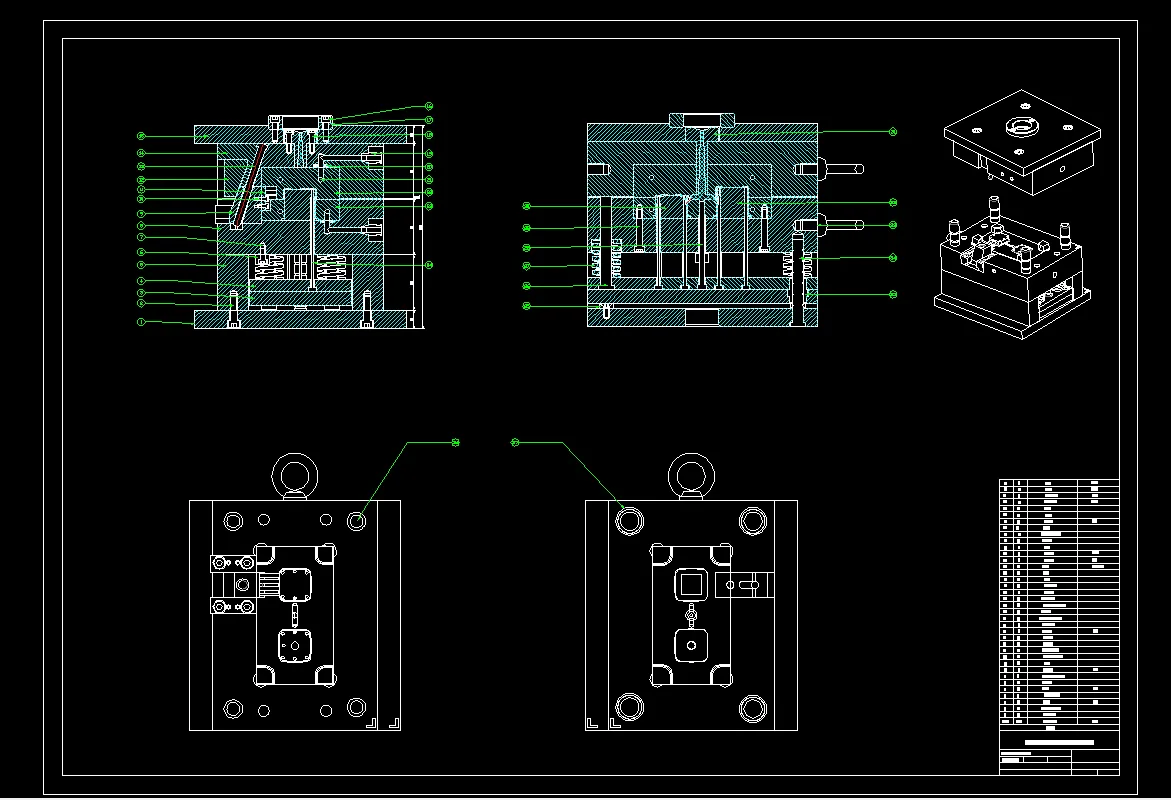

CAD版本图纸，共4张

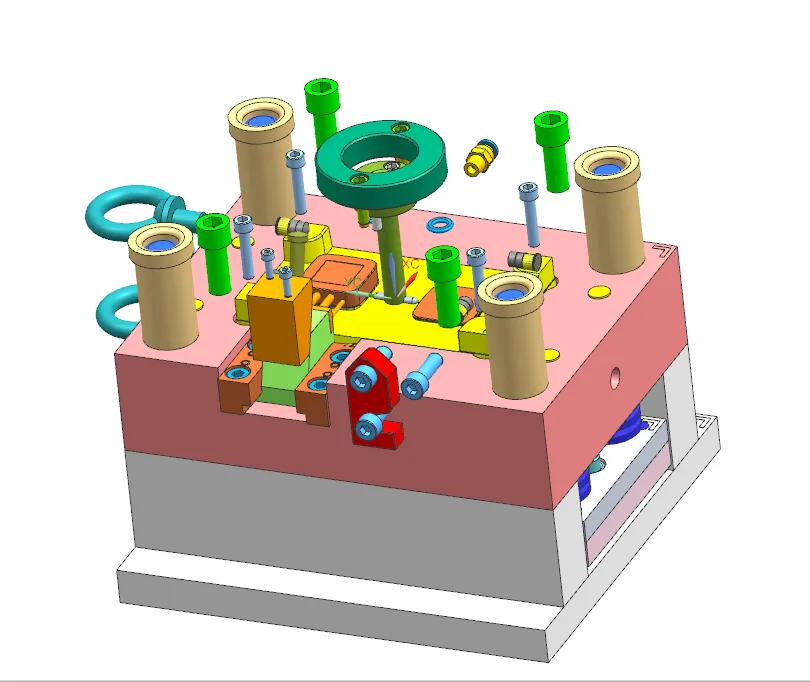

UG三维图一份

摘要

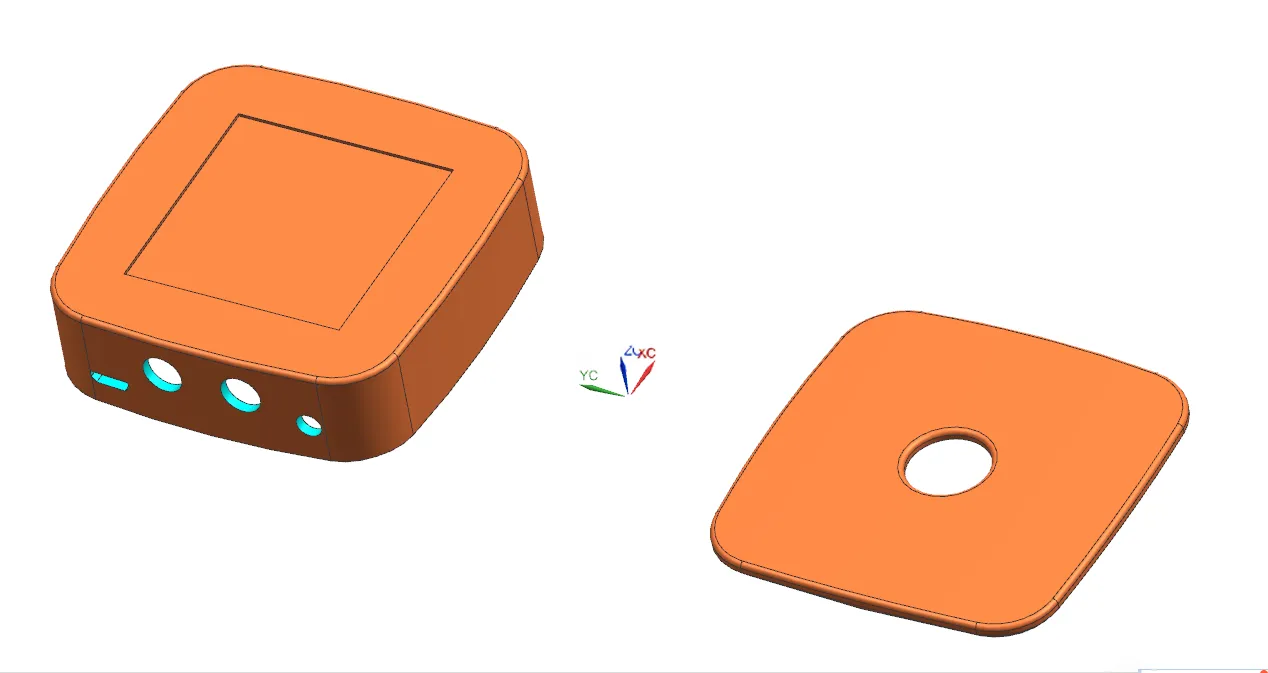

本文针对ABS材质蓝牙接收器外壳开展两板注塑模具设计。塑件尺寸36mm×36mm×10.2mm，平均壁厚0.85mm，精度MT4MT5级，侧壁存在孔位，采用**一模两腔**对称布局，分型面选取塑件最大轮廓位置。 浇注系统选用潜伏式浇口，搭配圆锥形主流道、圆形分流道，配置标准浇口套与定位环；成型零件采用718H钢材镶嵌式型腔型芯，依据ABS收缩率完成成型尺寸计算。针对侧壁孔设置斜导柱滑块侧向抽芯机构，完成抽芯力、抽芯距与斜导柱参数计算。推出机构采用多根推杆均匀顶出，配备复位杆弹簧复位与导柱导套导向；采用水冷循环冷却回路，水道直径取5mm，依靠分型面间隙实现排气。 选用CI型标准两板模架，匹配XSZY60/40注塑机，完成注射量、锁模力、注射压力、开模行程、安装尺寸校核。借助UG完成三维建模，模具结构合理，可实现该小型电子外壳批量注塑，为同类小型薄壁塑件模具提供设计参考。
