作品包括：

Word设计说明书1份

开题报告一份

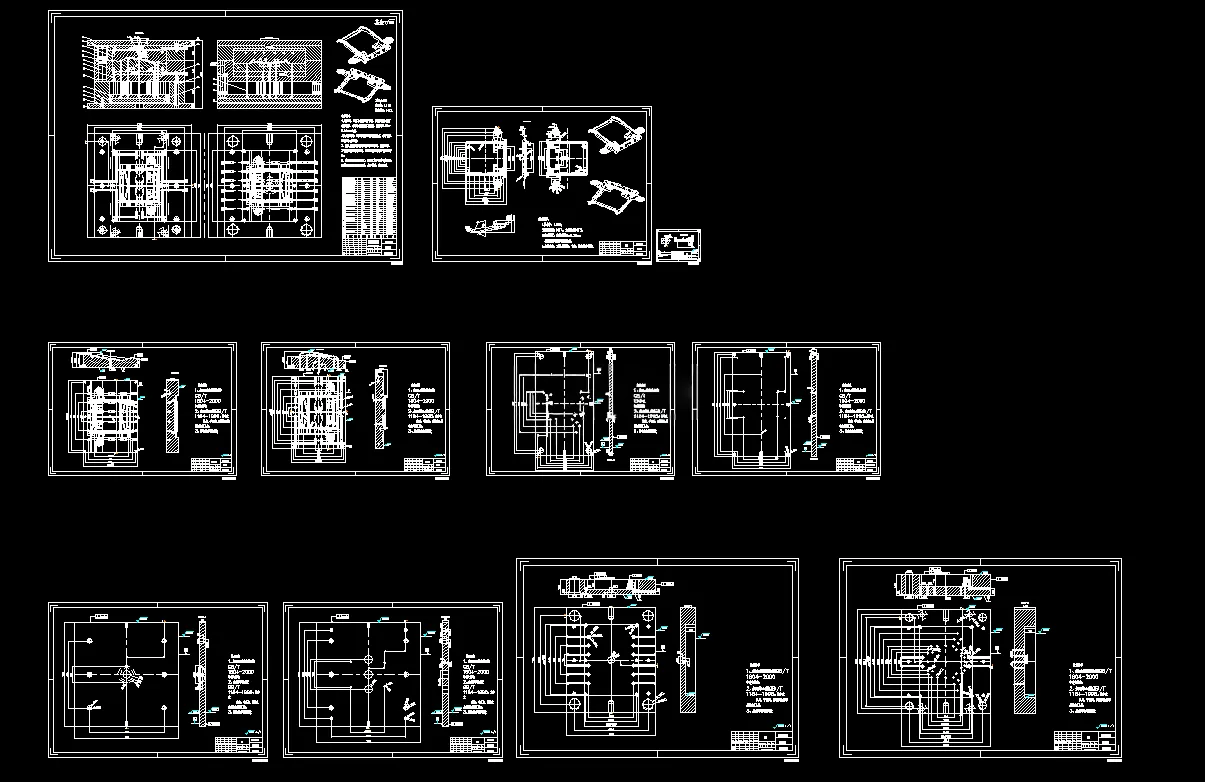

CAD版本图纸，共10张

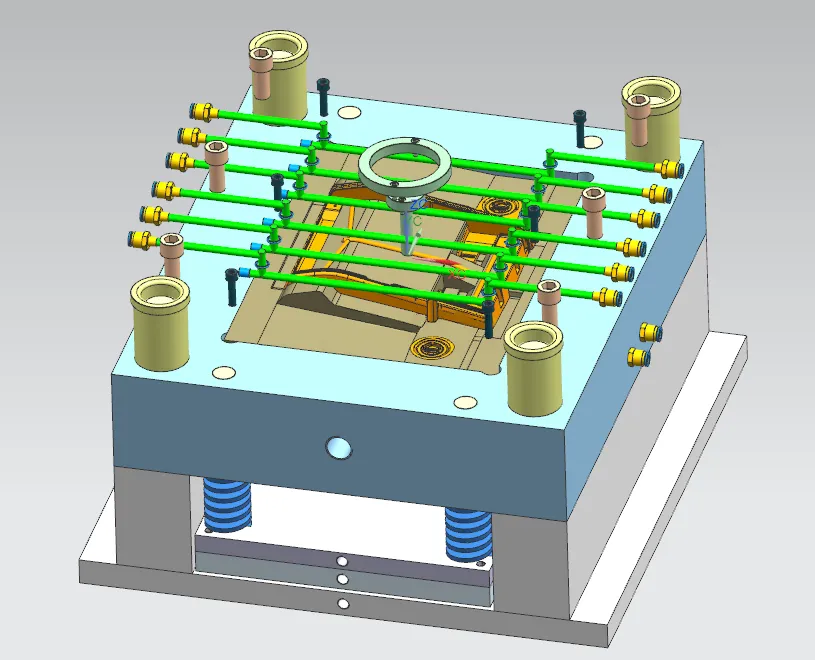

UG三维图一份

摘要

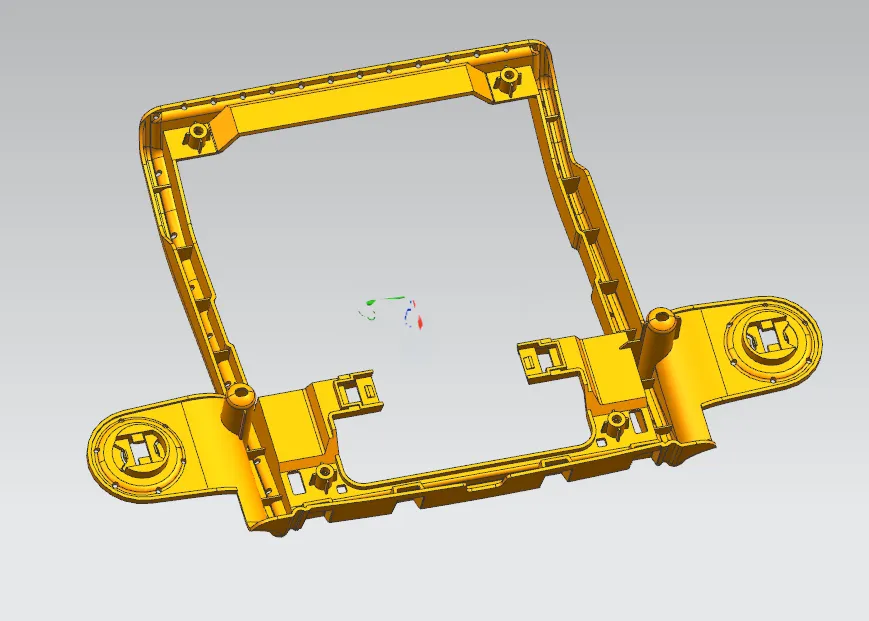

本文针对ABS材质零度汽车天窗车顶开展两板注塑模具设计。塑件属于外观类壳体件，精度重点尺寸按MT3、其余MT5级，塑件体积130.46cm，质量138.29g，采用**一模一腔**布局，分型面设置在塑件最大轮廓底面。 浇注系统选用侧浇口，搭配圆锥形主流道、圆形分流道与Z型拉料杆冷料穴，依靠分型面与推杆间隙实现排气；成型零件采用镶嵌式型腔型芯，选用718H模具钢，依据ABS收缩率完成型腔、型芯成型尺寸计算。推出机构采用30根Φ6圆形推杆均匀顶出，并完成脱模力与推杆强度校核；冷却系统采用环绕式水冷回路，水道直径10mm。 选用CI6070A100×B140×C150标准两板模架，匹配XSZY2000/600注塑机，对注射量、锁模力、注射压力、开模行程、模具安装厚度逐项校核。利用UG完成三维建模，模具结构可靠，可满足该汽车塑件大批量成型生产，为大型汽车外观壳体塑件模具提供设计参考。
