作品包括:

Word版设计说明书1份，共25页，约7200字

任务书一份

开题报告一份

文献综述一份

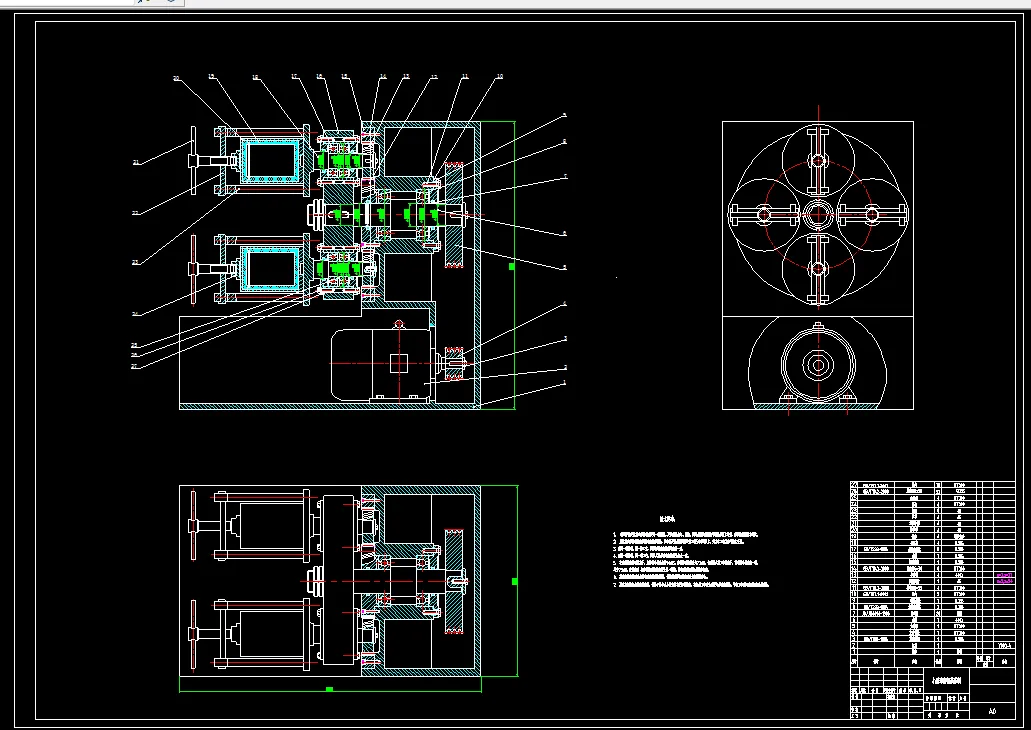

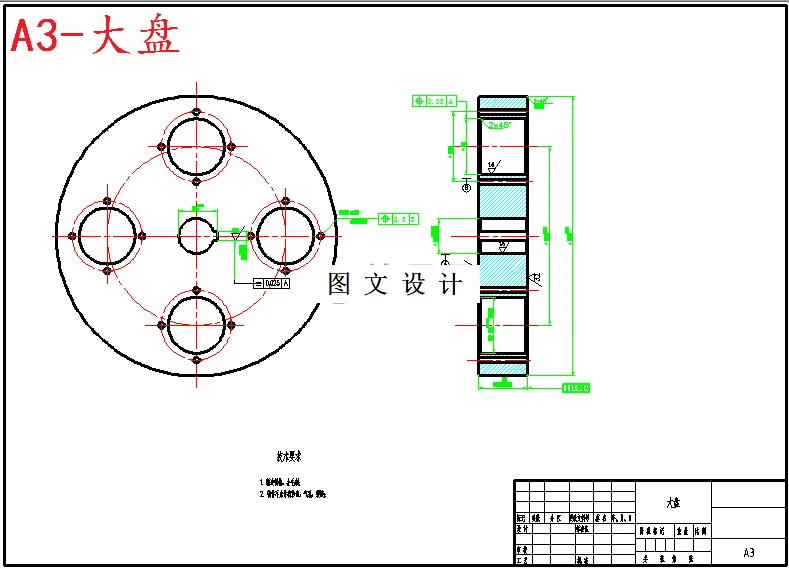

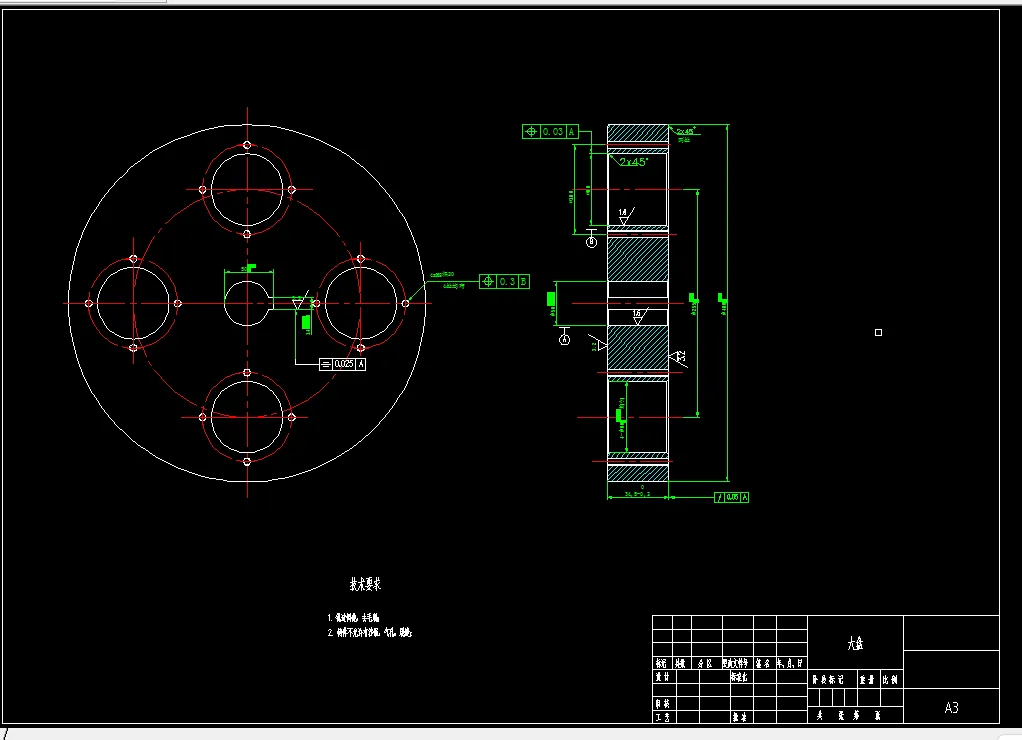

CAD版本图纸，共7张

摘要

小型球磨机是对物料进行粉碎、研磨、混合的机械设备，在相当多的行业中都得到较广泛的应用如电子行业、新材料行业以及国家安全行业等各行各业中。它在工业生产中起着相当重要作用，而且对推动自动化生产起着积极的作用。而本设计主要进行得是小型球磨机的结构设计。 根据小型球磨机基本工作原理及已知的主要设计参数，来确定球磨机的结构设计。主要包括：球磨机主要参数的计算，行星齿轮传动机构的设计，行星齿轮的计算等等。设计的目标是使得小型球磨机能够满足强度、刚度、寿命、可靠性和经济性等各方面的要求，以达到工作运行平稳，安全可靠，最后还要满足加工工艺要求，以获得满足质量要求的物料样本。

关键词：球磨机 ， 结构设计 ， 行星齿轮

目   录

1 绪 论 1

1.1 课题背景及目的 1

1.2 国内外研究现状 2

1.3 课题研究方法 2

1.4 设计构成及研究内容 3

2 电机的确定 4

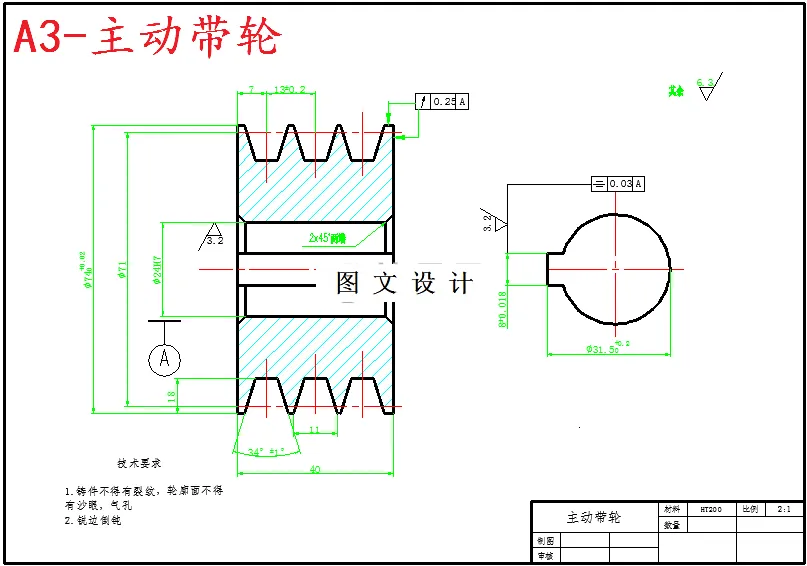

3 带轮的设计 5

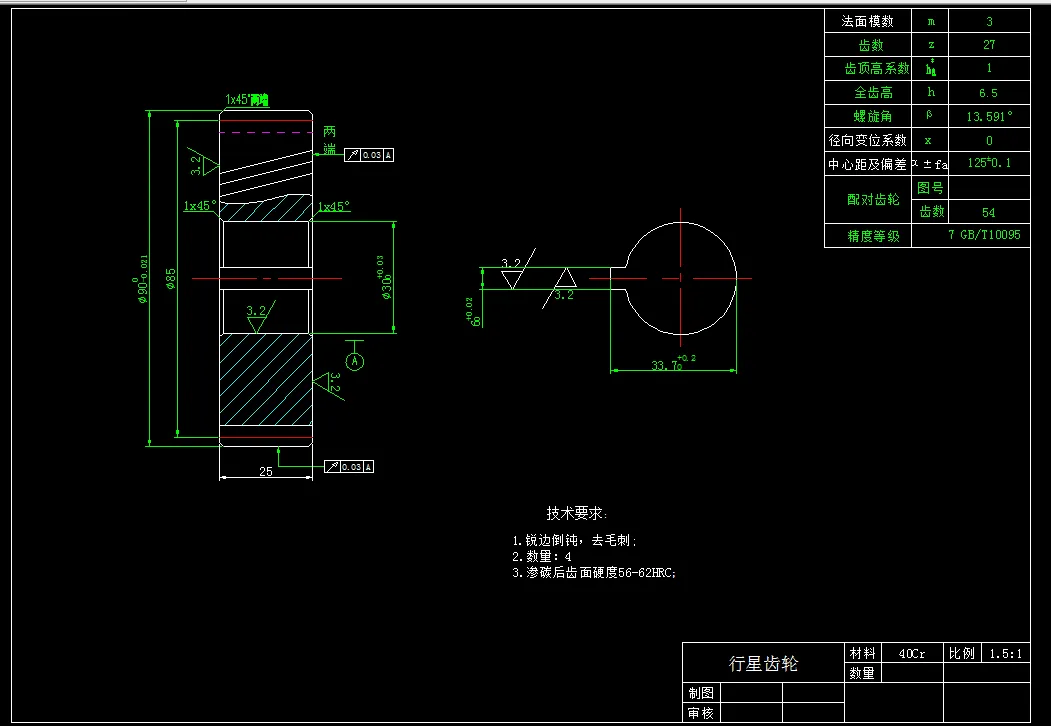

4 齿轮的设计 7

4.1 选择齿轮材料、精度等级、齿轮齿数 7

4.2 初步计算传动的主要尺寸 7

4.3 齿面接触疲劳强度校核 10

4.4 齿根弯曲疲劳强度校核 10

5轴的结构设计 13

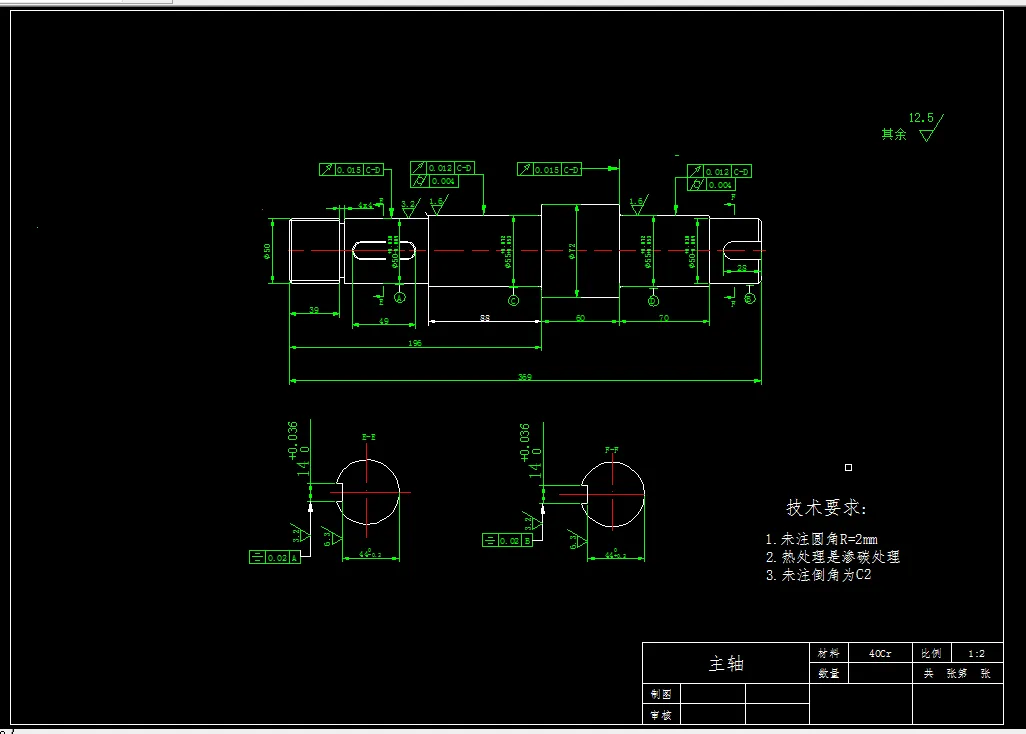

5.1 主轴的设计 13

5.2 小轴的设计 15

6轴承的校核 19

6.1 中心轴轴承校核 19

6.2 行星轴轴承校核 20

7 其他结构的设计 22

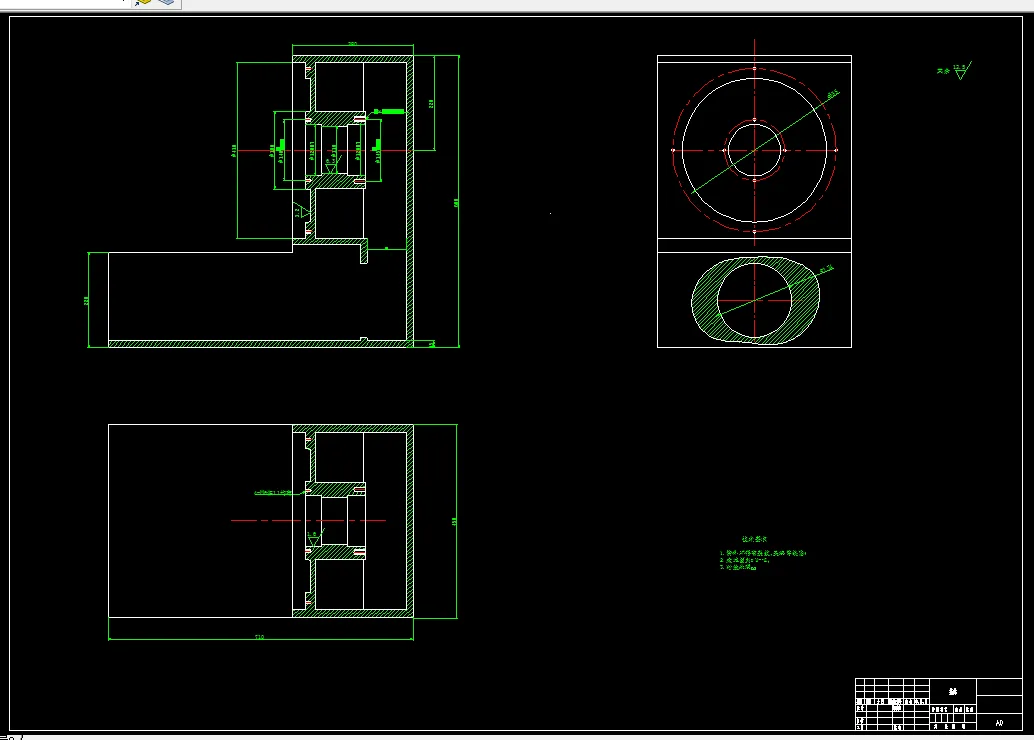

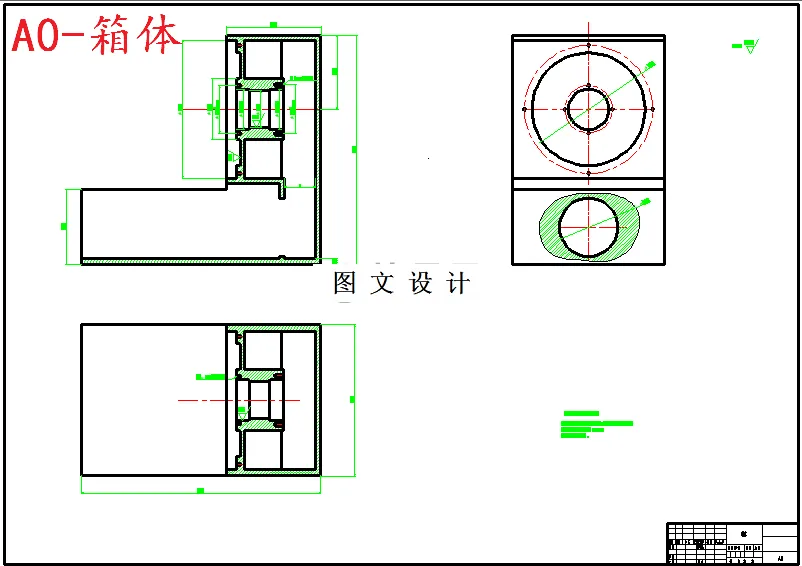

7.1 箱体的设计 22

7.2 键的选择 22

结论 23

致谢 24

参考文献 25
