作品包括:

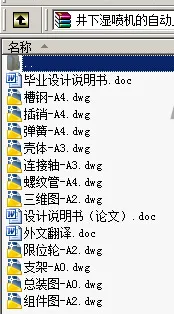

Word设计说明书1份，共45页，约19000字

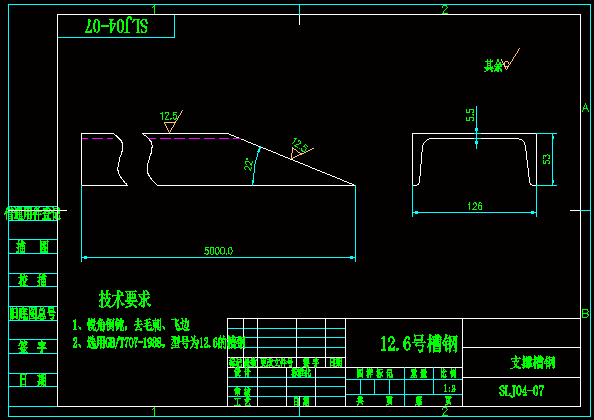

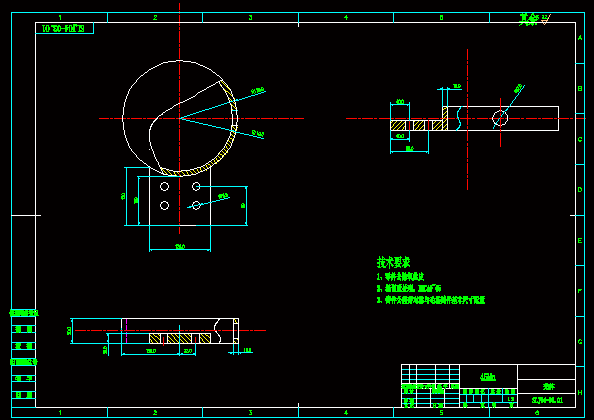

CAD版本图纸，共11张

摘要

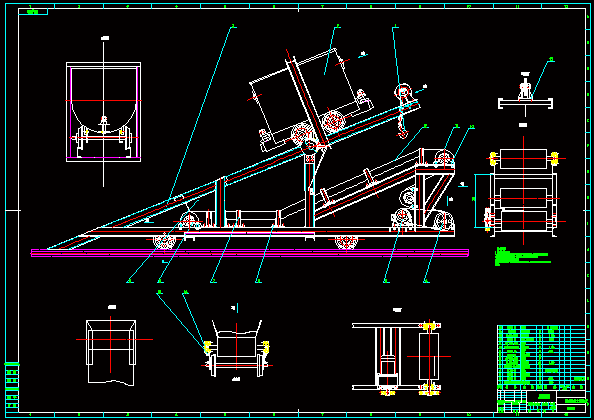

 设计一种喷浆机的供料装置，利用矿车自身的重力进行翻转，整体是一个斜架装置，斜架底部安装有滚轮，可以沿着现有轨道行走。倾斜的是一条跟矿车行走轨道相同的矿车轨道，绞车钢丝绳和矿车头经过在斜轨上的吊钩滑轮联接。 绞车正向旋转时，拖动矿车沿着斜架走上倾斜的轨道上。在斜轨的上半段，设有一个翻车机构，可以使斜轨断开翻转的装置；设有拱门—用来防止矿车翻转；斜轨尾部装有直柄单钩，用来固定矿车防止在翻转中矿车下滑。斜架中部装有翻车机构与斜架通过铰接形式联接。翻车机构后端安装有防倒车机构，当矿车沿着斜架行走，到一定位置，然后单钩够紧绞车翻转，此时断槽断开，反转绞车来控制矿车的翻转角度实现翻料。料翻入整个装置中间的皮带机中，皮带机转动将料运输到湿喷机中。 本供料装置集取料、供料一于一体，可在井下工作面直接完成喷浆机用浆的现场供料，省去了人工取料的艰辛劳动，其结构紧凑，工作效率高，有利于井巷的空间环境的施工。
