作品包括:

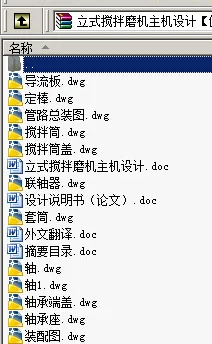

Word设计说明书1份，共92页，约40000字

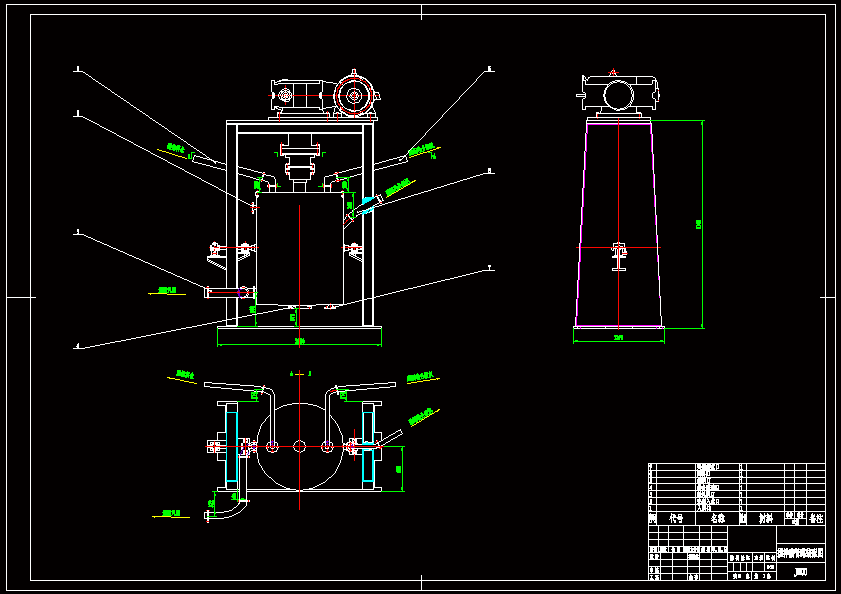

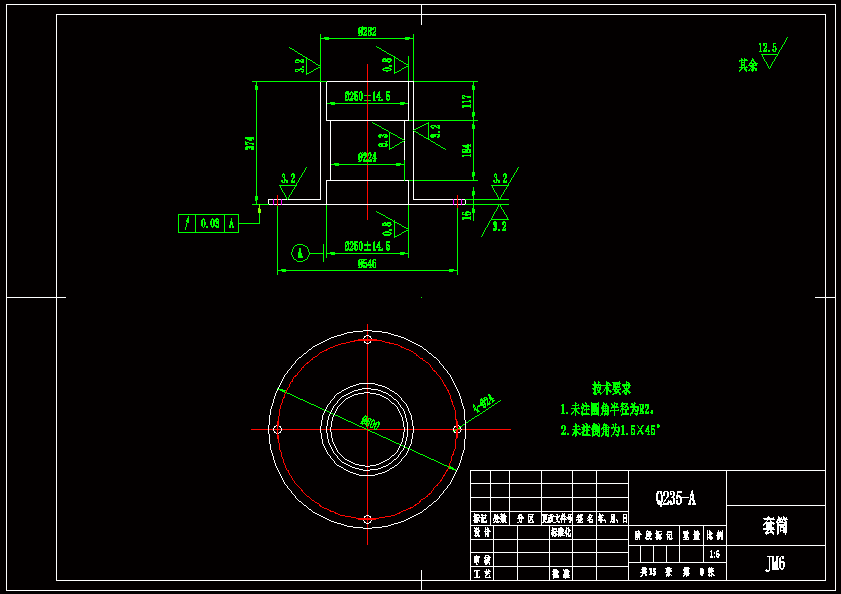

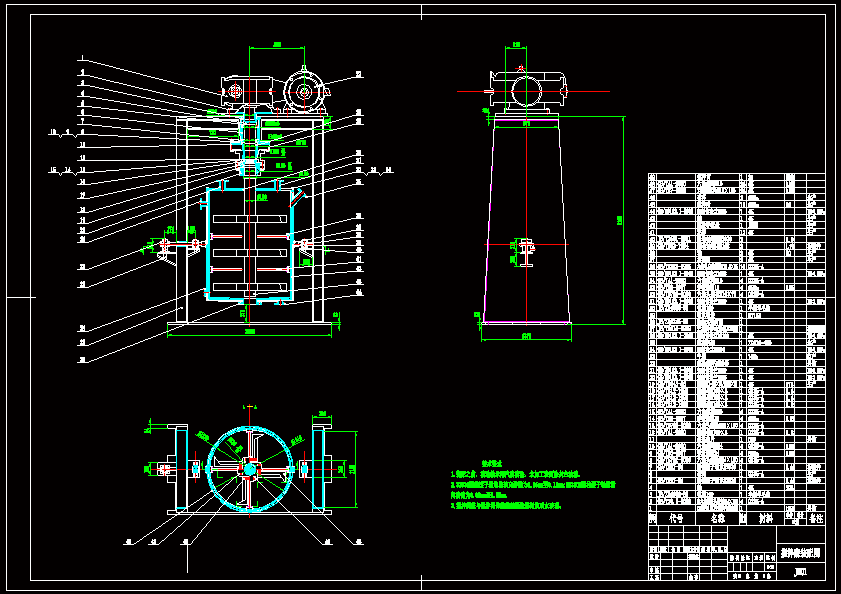

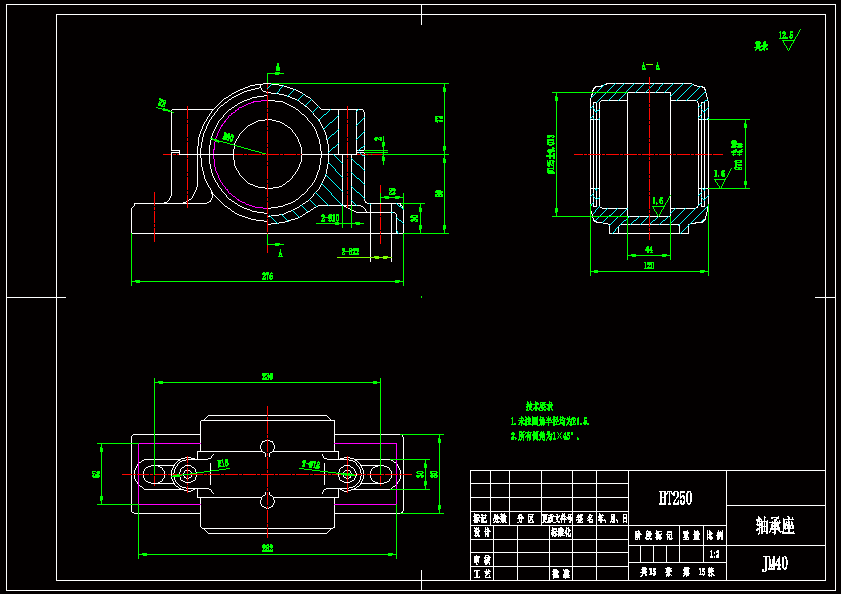

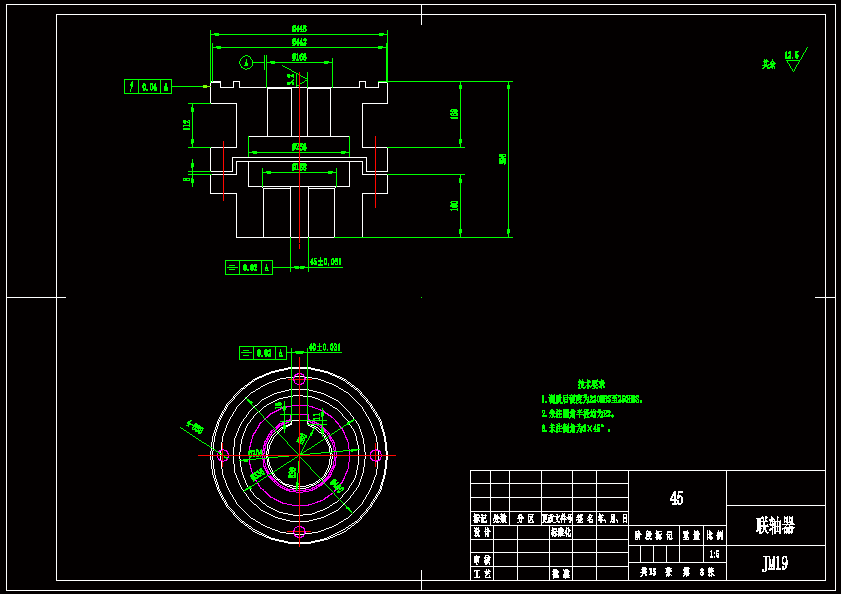

CAD版本图纸，共12张

摘要

本设计的设计题目是立式搅拌磨机主机设计。设计的主要目的是通过设计将大学四年所学的各方面知识如：工程力学，材料力学，结构力学，加工工艺学，热处理，机械制图，机械原理，等课程，进行一次全面的系统的实践应用。就设计的题目而言，立式搅拌磨是一种高效的高精度的粉碎设备。其主要应用于染料，油漆，涂料行业的浆料分散与混合，逐步发展成为一种新型的高效超细粉碎机。搅拌磨是依靠磨腔中机械搅拌器带动研磨介质运动，利用研磨介质之间的挤压力和剪切力使物料粉碎。本设计的主要设计关键是搅拌筒的设计。首先依据给出的主要参数：1.生产率。2.入磨物料粒度。3.产品粒度。4.工作方式。5.电机总功率。参照美国联合加工公司的产品介绍及《搅拌设备设计》一书的相关内容，拟定桨径。据《搅拌设备设计》一书中的公式：d/D=常数，其中d 为桨径，D 为搅拌磨筒的内径，从而推出搅拌磨筒的内径。本设计采用的是干磨式，参考《干法超细搅拌磨机的结构型式》作者：李征宇（天津水泥工业设计研究院，天津300400）的说明书中关于干法超细搅拌球磨机搅拌棒的转速确定相关内容：为得到最大的粉磨功，通常采用70%-80%的临界转速，称之为适宜转速即 ＝32/ 推出适宜转速。查阅《机械设计》一书中关于轴的设计内容定出最小轴径。参考《搅拌设备设计》一书内容定出加套内径，并且相邻搅拌叶间距大于桨叶直径，筒高大于1.3 筒内径尺寸。参《机械设计手册》定出内筒壁厚，及夹套壁厚。参《搅拌设备设计》一书内容定出最底层搅拌器距内筒底高度。搅拌轴的动力由联轴器传给，联轴器动力由电机经减速器传给。为维护搅拌筒，在搅拌筒上设有倾翻机构。机架采用箱型结构。经过反复修改，最终设计出了较好的主机结构。通过设计的全过程使所学知识应用于实践，我受益良多。本设计的关键是搅拌筒的设计以及搅拌器的选则与设计，抓住关键便可设计出较好的结构形式。
