作品包括:

Word设计说明书1份，共47页，约14000字

任务书一份

开题报告一份

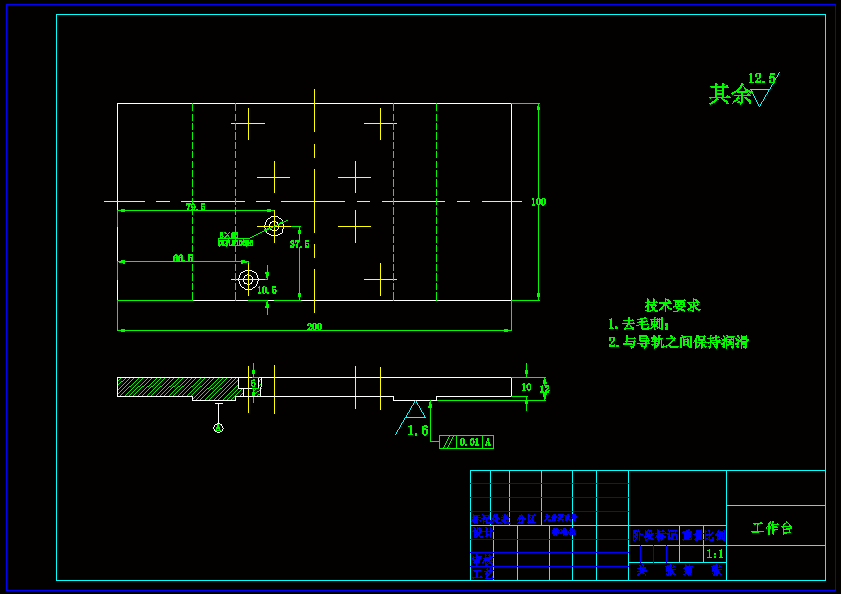

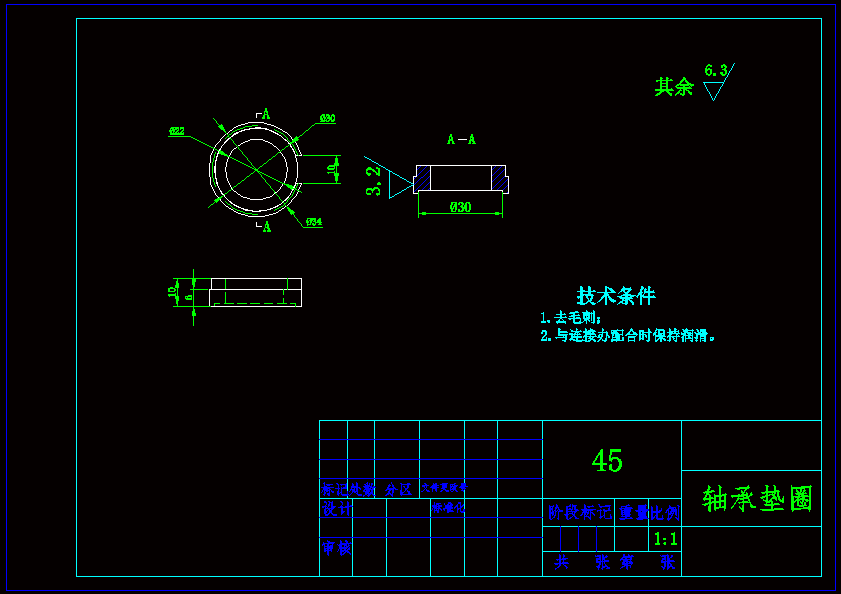

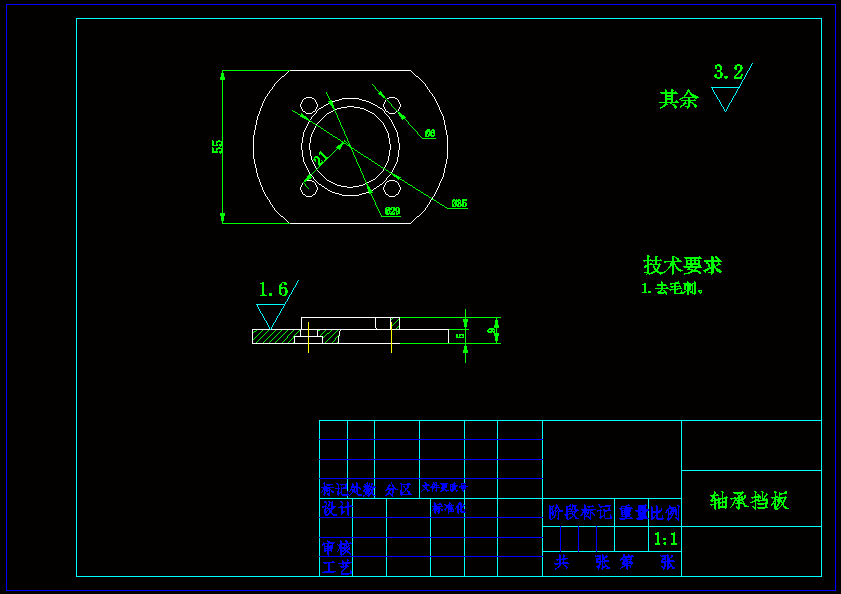

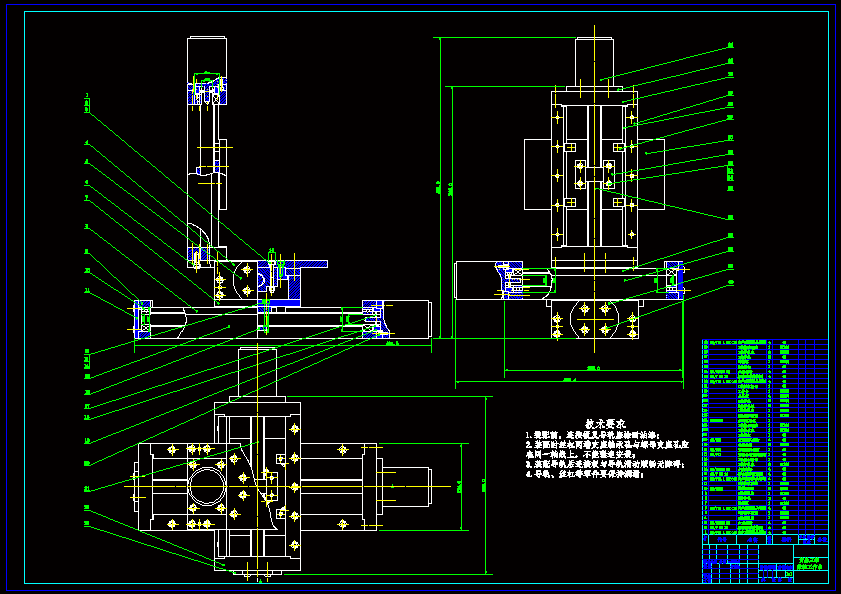

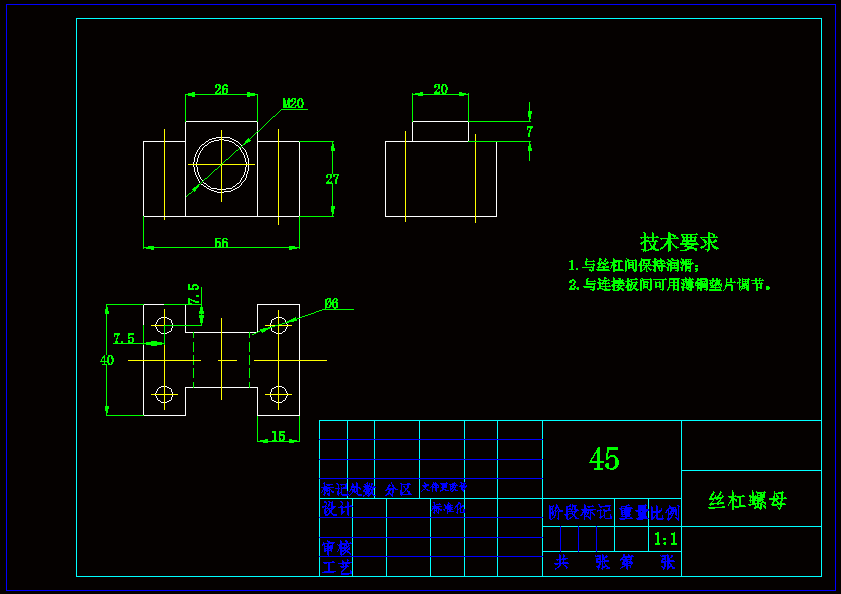

CAD版本图纸，共15张

摘要

目前在多种机械设备中均需要精密定位，而其中的三维精密定位工作台作为关键部件将直接影响其整机的性能和精度。为保证机器性能，工作台要在X方向和Y方向实现快速准确的定位，并且要求在Z方向能够实现精确调整和定位，要实现快速和准确定位，必须对工作台进行改装，使用步进电机和控制卡。本文设计的工作台就是基于单片机控制的三维数控工作台。 建立一台在技术性、经济性、实用性等方面都比较良好的数控三维工作台，作者在完成课题期间研究了数控系统、交流伺服系统、单片机运动控制卡、55BF009交流伺服步进电机，做了很多设计、安装和调试工作。工作台机械结构的设计与安装。计算并选择了步进电机，丝杠螺母副、直线滑动导轨副，轴承，设计、联系制作了与工作台连接的连接板及实验台导轨、架体等。为下一步进行全闭环控制作好了准备工作;伺服系统的选择、安装和调试工作。计算并选择了伺服电机，进行了伺服电机及单片机运动控制卡的连接与调试;运动程序的编写。实现了数控工作台的直线等动作。 三维数控工作台伺服系统控制分两部分，一是：x-y部分控制，二是：z方向控制，首先通过STC12C5412型单片机控制X轴和Y轴的步进电机，然后通过89C51控制Z轴的单片机。STC12C5412型单片机有两个PWM波发出口，可同时发出两个脉冲来控制两个步进电机，发出的两个脉冲通过控制器放大信号来控制步进电机。89C51型单片机控制一个步进电机，通过控制器来放大信号达到驱动步进电机的目的。 PC机接入单片机，它发出的脉冲不足以驱动步进电机转动，必须接入一块控制器来放大信号达到步进电机驱动电压可以使步进电机转动。为了使步进电机带动丝杠能记住行驶任意路程，本程序还加入了光耦，它可以使步进电机记忆它的起始位置。
