作品包括:

Word设计说明书1份，共34页，约12000字

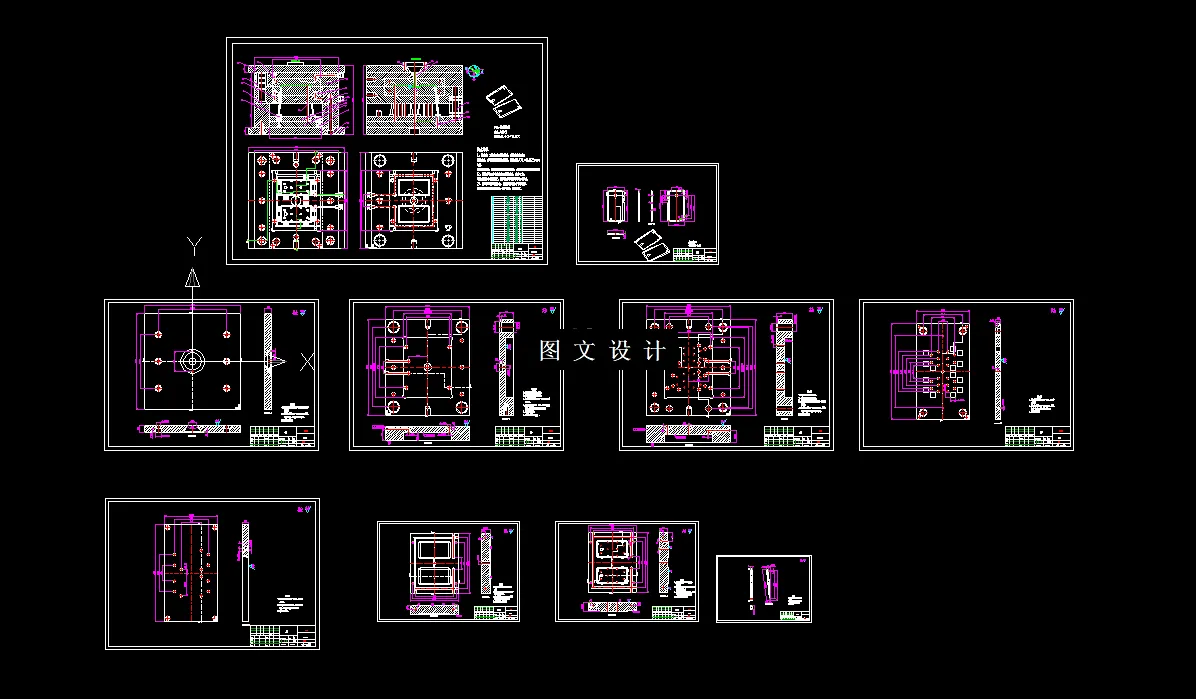

CAD版本图纸，共10张

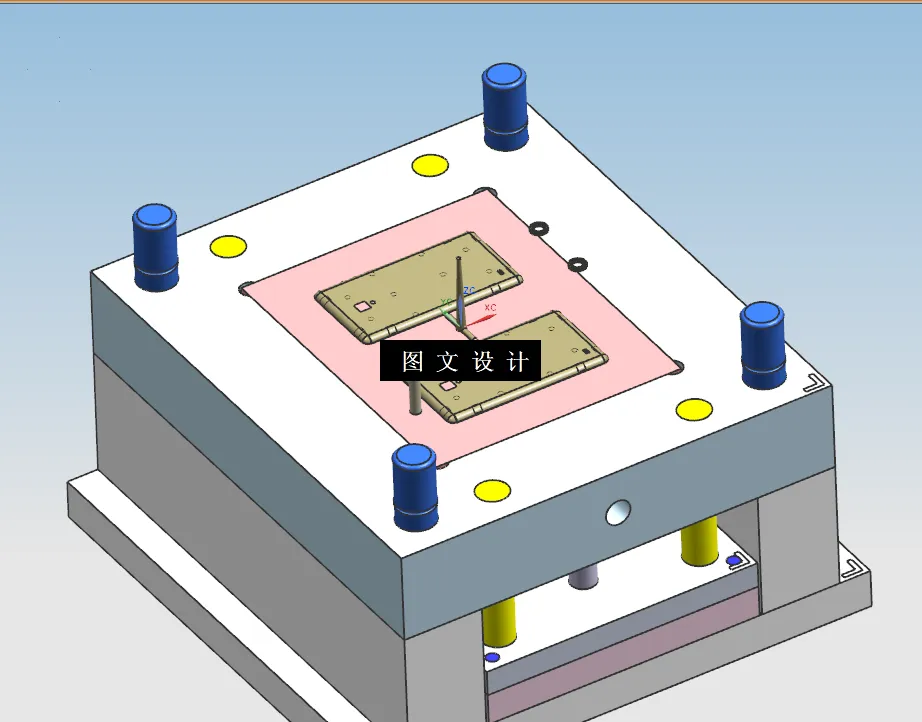

UG三维图一份

摘要

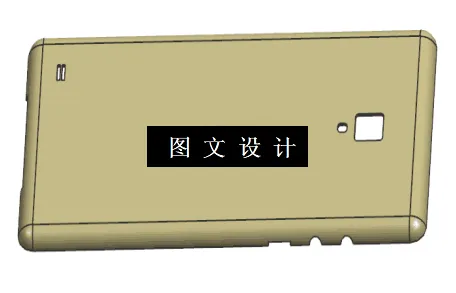

三星手机后盖手机注塑模具设计 ，有斜顶抽芯机构中等复杂程度，提供三维（三维有UG8.5格式+STP通用格式）+二维装配图及主要零件图+设计报告文档( 34页 12775字)，本次设主要针对的零件是手机后壳塑料产品注塑模具设计,通过三维软件UG，对手机壳塑件进行模型的绘制，同时对模具的成型零件进行设计，并绘制出相关的零件图纸文档。设计过程中，模具选择一模二腔的结构，采用侧浇口以及环绕式冷却的方法，对产品进行注塑。本课题设计的模具具有良好的工作稳定性，结构比较紧凑，注塑过程比较平稳，而且冷却的效率也比较高，可以减轻工人的劳动强度，提高生产效率，降低生产成本，最重要可以保证产品的精度。除模具结构设计外，设计完成注塑分析与设计,绘制一套完整的装配图和零件图是很有必要的。利用UG软件对塑件进行建模,选择合适的分型面进行三维建模,合理设计成型零件。由于塑料件内部有侧孔,所以采用斜顶机构成型。此外,并指出了这些问题对应改善及避免的方法。
